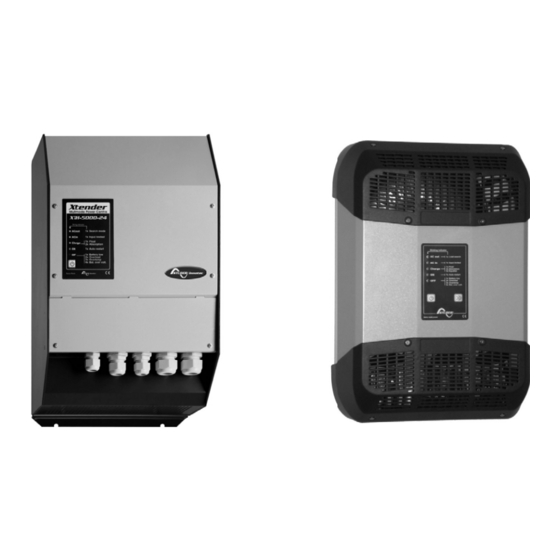

Studer XTH 3000-12 Benutzerhandbuch
Xtender
Verwandte Anleitungen für Studer XTH 3000-12
Inhaltszusammenfassung für Studer XTH 3000-12
- Seite 1 , Kombigerät aus Wechselrichter, Batterieladegerät und Umschaltsystem. Benutzerhandbuch Gemeinsames Zubehör Temperatursonde Zubehör Fernsteuermodul Zubehör Kommunikationsmodul und RTC : Externe Lüftungseinheit Modul mit externen Hilfskontakten : STUDER Innotec SA 2012 – V4.1.2...
-
Seite 3: Inhaltsverzeichnis
Xtender ÜBERSICHT VORWORT ............................... 3 ALLGEMEINE INFORMATIONEN ......................3 Bedienungsanleitung .......................... 3 Konventionen ............................4 Qualität und Gewährleistung ......................4 2.3.1 Gewährleistungsausschluss ......................5 2.3.2 Haftungsausschluss ......................... 5 Warnungen und Hinweise ........................5 2.4.1 Allgemeines ............................5 2.4.2 Schutzmaßnahmen bei Arbeiten an Batterien ................6 MONTAGE UND INSTALLATION ...................... - Seite 4 Xtender Wechselrichter ............................ 23 7.1.1 Automatische Lasterkennung (L ) ................24 OAD SEARCH Umschaltrelais ............................. 24 7.2.1 Art der Erkennung des Wegfalls der Eingangsspannung (UPS) ..........24 7.2.2 Limitierung des Eingangsstroms ACin ”Input limit” ..............25 Batterieladegerät ..........................26 7.3.1 Funktionsprinzip ..........................
-
Seite 5: Vorwort
Diese Installations- und Bedienungsanleitung ist ein fester Lieferbestandteil eines jeden Wechselrichters/Ladegeräts der Xtender-Reihe. Diese Anleitung gilt für folgende Modelle und deren Zubehör Xtender: XTH 3000-12 / XTH 5000-24 / XTH 6000-48 / XTH 8000-48 XTM 1500-12, XTM 2000-12, XTM 2400-24, XTM 3500-24, XTM 2600-48, XTM 4000-48 XTS 900-12, XTS 1200-24, XTS 1400-48 Externe Lüftungseinheit: ECF-01... -
Seite 6: Konventionen
Xtender Gilt für alle Modelle die gleiche Funktionsbeschreibung, werden zum besseren Verständnis dieser Anleitung für die unterschiedlichen Modelle der Xtender-Reihe einheitlich die Bezeichnungen Xtender, Einheit oder Gerät verwendet. Um einen sicheren und effizienten Betrieb des Xtender gewährleisten zu können, beachten Sie diese Anleitung in allen Punkten. -
Seite 7: Gewährleistungsausschluss
Art und Weise damit zusammenhängen. Der Einsatz und Betrieb der Studer Innotec- Wechselrichter obliegt in jedem Fall der Verantwortung des Kunden. Studer Innotec ist in keinem Fall für zufällige oder spezielle Folgeschäden haftbar, auch wenn auf die Wahrscheinlichkeit solcher Schäden hingewiesen wurde. -
Seite 8: Schutzmaßnahmen Bei Arbeiten An Batterien
Alle an den Xtender angeschlossenen Komponenten müssen den geltenden Gesetzen und Vorschriften entsprechen. Nicht von Studer Innotec schriftlich autorisierten Personen ist es ausdrücklich untersagt, Änderungen oder Reparaturen am Gerät auszuführen. Bei autorisierten Änderungen oder Ersatzleistungen dürfen ausschließlich Originalbauteile verwendet werden. -
Seite 9: Montage Und Installation
Prüfen Sie beim Auspacken, ob das Gerät Transportschäden aufweist und alle aufgelisteten Zubehörteile vorhanden sind. Kontaktieren Sie bei eventuellen Mängeln unverzüglich Ihren Händler oder den Kundendienst von Studer Innotec, dessen Kontaktdaten Sie auf der Rückseite dieser Anleitung finden. Überprüfen Sie die Verpackung und den Xtender äußerst sorgfältig auf eventuelle Schäden. -
Seite 10: Befestigung Xth
Xtender 3.5.1 Befestigung XTH Zuerst die beigelegte Montageschiene (26) mit 2 Schrauben** (Durchmesser 6-8mm) befestigen. Danach den XTH auf der Montageschiene einhängen. Befestigen Sie dann das Gerät mit 2 weiteren Schrauben** (Durchmesser 6-8mm) in den beiden Löchern an der Gehäuserückseite Die Anmessungen finden Sie im Anhang Fig 2a. -
Seite 11: Anschlüsse
Xtender NSCHLÜSSE 3.6.1 Allgemeine Empfehlungen Der Xtender ist ein Gerät der Schutzklasse I (Ausstattung mit Schutzerdungsklemmen). Der Schutzleiter muss unbedingt an die Schutzerdungsklemmen AC IN und/oder AC OUT angeschlossen werden. Ein zusätzlicher Schutzleiter befindet sich am unteren Teil des Gehäuses (Sektor 3.6.4 – S. 12). -
Seite 12: Kabelanschlussfach Der Geräte (Xth Und Xtm)
Xtender 3.6.2 Kabelanschlussfach der Geräte (XTH und XTM) Das Kabelanschlussfach muss während des Betriebs immer geschlossen sein. Vergessen Sie nicht, die Schutzabdeckungen der Anschlussklemmen nach den Arbeiten am Gerät wieder anzubringen. Prüfen Sie immer vor dem Öffnen des Anschlussfaches, ob alle Spannungsquellen (AC und DC (Batterie)) vom Gerät getrennt bzw. -
Seite 13: Kabelanschlussfach Des Xts
Xtender 3.6.3 Kabelanschlussfach des XTS Alle nicht benutzten Kabelverschraubungen müssen vollständig geschlossen werden. Wenn nicht, besteht ein hohes Risiko dass sich Kleintiere darin verkriechen und einen Schaden verursachen, welcher nicht durch die Garantie gedeckt ist. Benutzerhandbuch V4.1.2... -
Seite 14: Elemente Des Kabelanschlussfach
Anschluss für Siehe Sekt. 9.2 – S. 33. Temp. Sens Batterietemperaturfühler Schließen Sie ausschließlich Original- Studer-BTS-01-Temperaturfühler an. Doppelanschluss für externe Für die XTS Modelle benötigen Sie das Peripheriegeräte wie z. B. RCC- Modul TCM-10 (Sekt. 9.4 – S. 32) damit Sie Com. -
Seite 15: Verkabelung
Xtender Drehknopf um den Nur im XTS. Siehe Sekt. 7.3.2 – S. 28 INPUT LIMIT Eingangsstrom zu limitieren OFF/ON Aktivierung der „Smart Boost“ Nur im XTS. Siehe Sekt. 7.2.2.4 – S. 25 S/Boost Funktion Einstellung für die Sensibilität Nur im XTS. Siehe Sekt. 7.2.1 – S. 24 OFF/ON der Erkennungen des Netzausfalles... -
Seite 16: Mobile Anlagen
örtliche Gesetze verboten. Die Realisierung von Niederspannungsnetzen erfolgt immer unter Berücksichtigung der örtlichen Vorschriften und darf nur von professionellen akkreditierten Personen realisiert und kontrolliert werden. Studer Innotec lehnt jegliche Haftung für Schäden durch nicht konforme Installationen und das Missachten der örtlichen Vorschriften oder das Nichteinhalten der Empfehlungen der Betriebsanleitung... -
Seite 17: Stationäre Anlagen
Xtender Bei vorhandenem Netz wird das Erdungssystem nach dem Xtender vom Erdungssystem vor dem Xtender bestimmt. Bei Netzausfall erfolgt die Erdung nach dem Wechselrichter als IT-System (Isolation des Sternpunktes). Der Potentialausgleich sorgt für zusätzliche Sicherheit. Die Verbindung der Neutralleiter (C) der Geräte, die dem Xtender vor- bzw. nachgeschaltet sind, ist in dieser Auslegung nicht erlaubt. -
Seite 18: Auslegungsempfehlungen
Xtender USLEGUNGSEMPFEHLUNGEN 4.3.1 Batterieauslegung Der Batterieblock wird in Abhängigkeit der Bedürfnisse des Benutzers ausgelegt, d. h. er entspricht in etwa dem 5- bis 10-fachen seines durchschnittlichen täglichen Energiebedarfs. Dadurch wird die Entladetiefe der Batterie beschränkt und ihre Lebensdauer verlängert. Andererseits muss der Xtender über einen ausreichend großen Batterieblock verfügen, um optimal arbeiten zu können. -
Seite 19: Schaltpläne
Xtender CHALTPLÄNE Verschiedene Schemas Verdrahtungs- anmerkungen wie im Beispiel nebenan werden im Anhang zu diesem Handbuch gezeigt. Das Beispiel zeigt ein Hybrid System in einer netzfernen Anwendung erneuerbarer Energie Zusammenspiel mit einem Generator. Die Schaltpläne im Anhang dieses Dokumentes dienen als zusätzliche Information. -
Seite 20: Batteriekabelquerschnitt Und Schutzeinrichtung Dc
Xtender 4.5.1 Batteriekabelquerschnitt und Schutzeinrichtung DC Die Batteriekabel müssen durch eine der nachfolgenden Vorrichtungen geschützt werden: - eine Schutzvorrichtung (Sicherung) auf beiden Polen, - eine Schutzvorrichtung (Sicherung) an dem Pol, der nicht der Erdung dient, Der Wert der Schutzvorrichtung (Sicherung) muss dem Kabelquerschnitt angepasst sein. Die Schutzvorrichtung muss so nahe wie möglich der Batterie angebracht werden. -
Seite 21: Anschluss Der Batterie (Batterieseitig)
Geräteeinstellungen. Vergessen Sie bei einer Veränderung der Werkseinstellungen nicht, die neuen Werte in die Parametertabelle auf S. 45 dieser Anleitung einzutragen. Die Standardeinstellungen von Studer Innotec richten sich nach den optimalen Werten für verschlossene Bleibatterien (VRLA oder AGM). Die Verkabelung sowie der Anschluss der Anlage dürfen ausschließlich von ausreichend qualifiziertem Fachpersonal durchgeführt werden. -
Seite 22: Anschluss Der Verbraucher Am 230 V- Wechselspannungsausgang
Xtender Batteriekabels entsprechen. Gleiches gilt für die Erdungskabel des Xtender. In diesem Fall wird die Verwendung einer zusätzlichen Erdungsschraube vorne am Gerät zwischen den zwei unteren Befestigungsschrauben (Abb. 2b (17)) empfohlen. 4.5.6 Anschluss der Verbraucher am 230 V- Wechselspannungsausgang An den Anschlussklemmen (13) und (14) können sehr hohe Spannungen anliegen. Vergewissern Sie sich vor dem Anschluss, dass der Wechselrichter spannungsfrei ist. -
Seite 23: Anschluss Der Wechselstromquellen
Daten verschiedenen einem Kommunikationsprotokoll der Firma Studer Innotec, ausgestatteten Geräte übertragen werden. In diesem Kommunikationsnetz sind alle Geräte in Serie geschaltet (Reihenschaltung). Das Datenübertragungskabel darf nicht länger als 300 m sein. Ist nur ein Xtender in das gesamte System integriert, kann die Fernsteuerung RCC-02 bzw. RCC-03 in jeder Betriebssituation ein- bzw. -
Seite 24: Xtender Parameter Einstellungen
Xtender zwei Terminierungsschalter Kommunikationsbusses „Com. Bus“ (Kommunikationsbus) befinden sich in T-Stellung (terminiert), es sei denn, die zwei Anschlüsse sind belegt. Ist dies der Fall, sind die beiden Schalter in O-Stellung (geöffnet) zu bringen. Ist einer der beiden Anschlüsse nicht belegt, so stehen beide Terminierungsschalter (4) auf T. -
Seite 25: Inbetriebnahme Der Anlage
Xtender 6 INBETRIEBNAHME DER ANLAGE Der Verschlussdeckel des Verkabelungsfaches muss vor der Inbetriebnahme der Anlage fest verschlossen sein. Im Innern des Faches liegen gefährliche Spannungen an. Der Anschluss des Xtender muss in nachfolgend beschriebener Art und Weise erfolgen. Eine Demontage des Xtender erfolgt in entgegengesetzter Abfolge. 6.1.1.1 Anschluss der Batterie Eine unangemessene und zu hohe Batteriespannung kann am Xtender schwere Schäden verursachen (z. -
Seite 26: Automatische Lasterkennung (Load Search )
Xtender „Automatische Lasterkennung“). 7.1.1 Automatische Lasterkennung (L OAD SEARCH Um die Batterie nicht unnötig zu entladen, schaltet der Wechselrichter des Xtender bei Unterschreitung des in Parameter {1187} festgelegten Lastschwellenwertes automatisch in den Lasterkennungsbetrieb (Standby-Modus). Wird ein Verbraucher angeschlossen und dadurch der Lastschwellenwert überschritten, schaltet er automatisch wieder in den Normalbetrieb. -
Seite 27: Limitierung Des Eingangsstroms Acin "Input Limit
Xtender Schieber in die Position „OFF“ gesetzt wird. Die Toleranz dieses Modus kann mit dem Parameter {1510} verfeinert werden. Mit dem ”tolerant” UPS Modus ergibt sich ein maximaler Unterbruch von 20 Millisekunden. In den selten Fällen wo durch die schlechte Qualität der Quelle der Transfer andauernd hin und her schaltet kann die Sensibilität der Erkennung des Wegfalls der Eingangsspannung reduziert werden. -
Seite 28: Batterieladegerät
Xtender {1126}. Bei den Xtendern der Reihe XTH und XTM muss diese Funktion über die Fernsteuerung RCC-02/-03 eingestellt werden und beim XTS kann diese Funktion direkt im Gerät über einen Schieber (19) gewählt werden. 7.2.2.5 Automatische Reduktion der Eingangsstrombegrenzung Wenn der Xtender an einem schwachen Generator angeschlossen ist fällt die Spannung des Generators häufig zusammen bevor seine Nennleistung erreicht wird. - Seite 29 Xtender Der voreingestellte Batterieladezyklus vollzieht sich automatisch (siehe ACin=OK Beispiel nebenstehender Abbildung). Die obere Linie (28) verdeutlicht die {1138} Batteriespannung. {1156} Die untere Linie (29) verdeutlicht den {1140} Batteriestrom (Ladung und Entladung). {1159} durch Parameter {1138} voreingestellte Batterieladezyklus beginnt zunächst mit dem Laden konstantem Strom (a).
-
Seite 30: Einstellung Batterieladestrom
Xtender Die Parametrierung der Batterie obliegt der Verantwortung des Benutzers. Falsche Einstellungen bzw. Ladevorgänge, die nicht vom Hersteller empfohlen werden, können gefährlich sein und/oder die Lebensdauer der Batterie entscheidend verkürzen. Bei Änderung der Standardeinstellungen müssen die neuen Werte unbedingt in der Parametertabelle auf Seite 41 eingetragen werden. -
Seite 31: Schutz Vor Überhitzung
Einstellung eines Alarms und/oder spezieller Alarmfunktionen, automatisches Abschalten der Spannungsquelle (Sperrung). Weitere Informationen zu der Programmierung der Hilfskontakte N°1 und 2 finden Sie auf unserer Webseite www.studer-innotec.com verschiedene Anwendungsbeispiele: „ AN003: Backup Lösung in Kombination mit PV (Solsafe) AN005: Automatisches Handling von zwei Energiequellen AN007: Automatischer Generatorstart“. -
Seite 32: Echtzeituhr
Xtender CHTZEITUHR Die Xtender (XTS nur mit Modul TCM-01, siehe Sekt. 9.4 - S. 32) verfügen über eine Echtzeituhr, die eine zeitabhängige Steuerung der Hilfskontakte ermöglicht. Diese Uhr kann über die Fernsteuerung RCC-02/-03 eingestellt werden. ERNSTEUEREINGANG Diese Funktion ist in allen Geräten der Reihe XTH eingebaut. -
Seite 33: Dreiphasiges System
Unter Vorbehalt der Kompatibilität ist es meistens möglich eine bestehende Installation durch ein oder mehrere Geräte, parallel oder dreiphasig geschalten, zu erweitern. Die Kompatibilität der Geräte kann durch die Angabe der Seriennummern der bestehenden Geräte bei Studer Innotec überprüft werden. -
Seite 34: Zubehör
Viele Parameter und Anwendungen werden in diesem Benutzerhandbuch nicht beschrieben. Das Benutzerhandbuch der RCC-02/-03 beschreibt im Detail jeden dieser Parameter und in welchem Zusammenhang diese verwendet werden können. Sie finden dieses Benutzerhandbuch auf unserer Webseite: www.studer-innotec.com. Über sie sind folgende Funktionen einstellbar: übersichtliche Anzeige des aktuellen Betriebszustands, Anzeige der gemessenen Betriebsdaten (Strom/Spannung/Leistung etc.),... -
Seite 35: Temperaturfühler Bts-01
Xtender Die zwei Fernsteuerungsmodelle werden standardmäßig mit einem Kabel von zwei Metern geliefert. Abweichende Kabellängen können ebenfalls bestellt werden (5 m - 20 m sowie 50 m). Die Bestellnummern setzen sich wie folgt zusammen: CAB-RJ45-xx. Geben Sie anstelle von „xx“ die gewünschte Kabellänge an. Bis zu drei RCC-02/-03-Fernsteuerungen können über den Kommunikationsbus eines bzw. -
Seite 36: Zeit- Und Kommunikationsmodul Tcm-01(Xts)
Xtender 9.3.1 Anschluss Fernsteuermodul RCM-10 (XTM-XTS) Das Fernsteuermodul RCM-10 kann jederzeit in einen in Betrieb stehenden XTM in der Buchse « RCM-10 »(15) eingesteckt werden. Auf den Klemmen 1 und 2 kann ein potentialfreier Kontakt (1) angeschlossen werden (Funktion Hauptschalter). geschlossenem Kontakt ist das Geräte gestoppt wie in Kap. -
Seite 37: Weitere Geräte Kompatibel Mit Dem Xtender System
10 WEITERE GERÄTE KOMPATIBEL MIT DEM XTENDER SYSTEM Die unten aufgeführten Geräte sind kompatibel mit dem Xtender System und können an dem Kommunikationsbus angeschlossen werden. Den kompletten Beschrieb der einzelnen Geräte können Sie auf unserer Webseite www.studer-innotec.com finden. 10.1 M BSP- 500/1200... -
Seite 38: Bedienung
Xtender 11 BEDIENUNG 11.1 AN/AUS-T ASTE Mit Hilfe diesem Schalter (1) kann jegliche Stromversorgung der elektronischen Bauteile sowie aller peripheren Geräte des Xtender unterbrochen werden. Der Eigenverbrauch der Batterie liegt unter 1 mA. Der AN/AUS-Schalter (1) dient ausschließlich zum kompletten Abschalten des Systems. Auf den Geräten der Baureihe XTM ist dieser Schalter nicht eingebaut. - Seite 39 Xtender Angezeigte Störung Kommentar Sollte der Xtender noch nicht außer Betrieb sein, wird empfohlen, alle „unwichtigen“ Verbraucher vom Gerät zu trennen und/oder einen Generator hinzu zu schalten. Der Xtender nimmt seinen Betrieb erst wieder auf, wenn die Abschaltung aufgrund einer Batteriespannung wieder dem vorgegebenen Wert {1110} Batterieunterspannung entspricht.
-
Seite 40: Wartung Der Anlage
2004/108/EG Richtlinie: EN 61000-6-1:2005, EN 61000-6-3:2006, EN 55014, EN 55022, EN 61000-3-2:2006, EN 62040-2:2006 2006/95 EG: Niederspannungsrichtlinie EN 50178 :1997, EN 62040-1:2008, EN60950-1:2005 2002/95/EG: RoHS Richtlinie CH -1950 Sion, 15. Juni 2011 STUDER Innotec SA – R. Studer Benutzerhandbuch V4.1.2... -
Seite 41: Beschreibung Zu Den Abbildungen Im Anhang
Xtender 15 BESCHREIBUNG ZU DEN ABBILDUNGEN IM ANHANG Abb. Beschreibung und Anmerkungen Dimensionierungstabelle der vor- und nachgeschalteten Sicherheits-vorrichtungen (F) Bei aktivierter Smart-Boost-Funktion müssen die Sicherungen am Ausgang der/des Xtender entsprechend grösser dimensioniert werden als die am Eingang ACin. Typenschild mit Seriennummer Siehe Kapitel 18 –... - Seite 42 Xtender Abb. Beschreibung und Anmerkungen Installationsbeispiel in einem Fahrzeug (AC-seitig) Besonderheit: Die Verbindung der Neutralleiter (C) ist untersagt (vorgeschaltete Steckdose vorhanden). Im Wechselrichterbetrieb ist der Neutralleiter nicht mit der Erde verbunden (separater Neutralleiter). Die Sicherheit wird durch die übrigen Erdungen garantiert (Gehäuse).
-
Seite 43: Tabelle Der Abbildungskomponenten (Teil Dc)
Schäden am Xtender führen. Der Einsatz angemessener Batterien ist für ein gutes Funktionieren der Anlage ausschlaggebend. Siehe Kapitel Batterieauslegung 4.3.1 – S. 16. Verwenden Sie nur Original-Kommunikationskabel der Firma Studer Kommunika- Innotec. Die maximale Länge des Kommunikationskabels beträgt 100 m tionskabel beim Einsatz von drei RCC-02/-03 bzw. -
Seite 44: Tabelle Der Abbildungskomponenten (Teil Ac)
Xtender Komp. Bezeichnung Kommentar Anschluss (7) zur Fernsteuerung einer Funktion mittels potentialfreiem Fernsteuer- Kontakt oder Spannung. Siehe Kapitel 7.7. – S. 30. eingang Das Anschlusskabel darf nicht länger als 5 m sein. Der Fühler wird an oder in unmittelbarer Nähe der Batterie platziert. Temperatur- Werden in einer Anlage mehrere Xtender verwendet, wird nur ein Fühler fühler BTS-01... -
Seite 45: Abmessungen Und Montageelemente (Fig. 2A)
Xtender Komp. Bezeichnung Kommentar Die Stromversorgung der Verbraucher erfolgt über das öffentliche Netz Verbraucher- oder, wenn vorhanden, einen Generator bzw. Xtender, sofern dieser Netz mit den Leistungsansprüchen gerecht werden kann und ausreichend Notstrom- Energie in der Batterie gespeichert ist. Diese Verteilung muss versorgung entsprechend den örtlichen Vorschriften und Normen erfolgen. -
Seite 46: Einträge Auf Dem Typenschild (Abb. 1B)
Xtender 19 EINTRÄGE AUF DEM TYPENSCHILD (ABB. 1B) Pos. Bezeichnung Beschreibung Anmerkungen Modell Modell Pnom*/P30* Nennleistung/Leistung 30 Minuten Nur fur XTS Modell Pnom/P30 Nennleistung/Leistung 30 Minuten Batterienennspannung Udc Battery (Eingangsspannungsbereich) Max. Ladestrom dc / Max. Wechselrichter- Strom dc / * Max. Wechselrichter-Strom dc Charge/inv/inv* mit Lüftungsmodul ECF-01(mit XTS) Nennspannung... -
Seite 47: Standardeinstellungen
Xtender 20 STANDARDEINSTELLUNGEN Geänd Standard Bezeichnung/Beschreibung Einheit erter Wert Wert 1107 Maximaler Strom der AC-Quelle 1108 Batterieunterspannung (unbelastet) V/Zelle 1.93 1109 Batterieunterspannung (bei Nominallast) V/Zelle 1.75 Wiedereinschaltschwelle des Wechselrichters nach Fehler 1110 V/Zelle Batterieunterspannung 1111 Automatischer Start bei Batterieanschluss ja/nein nein 1112 Wechselrichterfrequenz 50 / 60... - Seite 48 Xtender Geänd Standard Bezeichnung/Beschreibung Einheit erter Wert Wert Batteriespannungsschwelle zum Zurücksetzen des erhöhten Wertes auf 1307 V/Zelle den Ausgangswert 1309 ACin Mindestspannung für Freigabe der Batterieladung 185/142 1404 Zeitraum für Zählung der Batterieunterspannungen Sek. 1432 Maximale AC IN-Spannung für den Wechsel in den Wechselrichterbetrieb 270/135 1433 Anpassungsskala des Ladestroms anhand der Eingangsspannung 20 / 10...
-
Seite 49: Technische Daten
Xtender 21 TECHNISCHE DATEN Wechselrichter Modell XTS 900-12 XTS 1200-24 XTS 1400-48 XTM 1500-12 XTM 2000-12 XTM 2400-24 XTM 2600-48 XTM 3500-24 XTM 4000-48 XTH 3000-12 XTH 5000-24 XTH 6000-48 XTH 8000-48 Nominalspannung der Batterie Eingangsspannungsbereich 9.5-17V 19-34V 38-68V 9.5-17V... -
Seite 50: Notizen
Xtender 22 NOTIZEN Benutzerhandbuch V4.1.2... - Seite 51 Xtender Benutzerhandbuch V4.1.2...
- Seite 52 STUDER Innotec SA Rue des Casernes 57 1950 Sion – Switzerland : +41(0) 27 205 60 80 Fax : +41(0) 27 205 60 88 info@studer-innotec.com www.studer-innotec.com...
