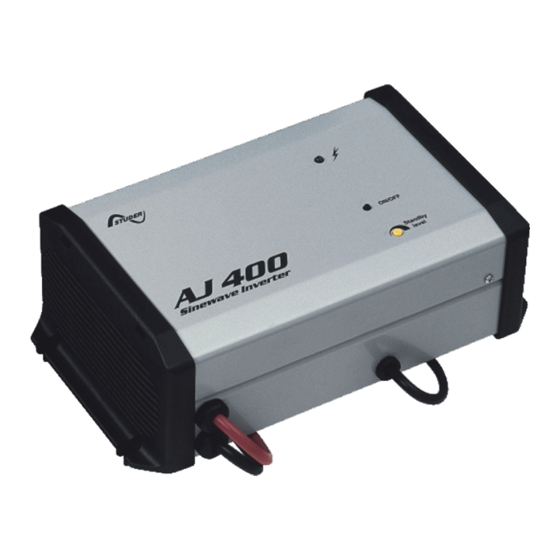

SINEWAVE INVERTER - SINUS-WECHSELRICHTER
User's and Installer's Manual
Betriebs-und Montageanleitung
Manuel d'utilisation et de montage
AJ V3.5
Downloaded from
www.Manualslib.com
ONDULEUR SINUSOÏDAL
AJ series
AJ series
AJ series
AJ series
manuals search engine
!
AJ 200
AJ 200
AJ 200
AJ 200
AJ 400
AJ 400
AJ 400
AJ 400
AJ 800
AJ 800
AJ 800
AJ 800
AJ 2000
AJ 2000
AJ 2000
AJ 2000
AJ xxx-S
AJ
xxx-S
AJ
AJ
xxx-S
xxx-S
Inhaltsverzeichnis
Verwandte Anleitungen für Studer AJ Serie
Inhaltszusammenfassung für Studer AJ Serie
- Seite 1 SINEWAVE INVERTER - SINUS-WECHSELRICHTER ONDULEUR SINUSOÏDAL AJ series AJ series AJ series AJ series AJ 200 AJ 200 AJ 200 AJ 200 AJ 400 AJ 400 AJ 400 AJ 400 AJ 800 AJ 800 AJ 800 AJ 800 AJ 2000 AJ 2000 AJ 2000 AJ 2000...
-
Seite 2: Inhaltsverzeichnis
English description--------------------------------------------------------3 Introduction--------------------------------------------------------------------3 Note -----------------------------------------------------------------------------3 Installation ---------------------------------------------------------------------3 Use ------------------------------------------------------------------------------5 Models with standby system ----------------------------------------------5 Safety ---------------------------------------------------------------------------7 Maintenance ------------------------------------------------------------------8 Warrantty limit ----------------------------------------------------------------8 Limits of manufacturer responsibility ------------------------------------8 JT8 Remote control for AJ 800 & 2000 -------------------------------8 Technical features -----------------------------------------------------------9 Model with built-in solar charger --------------------------------------- 10 Deutsche Beschreibung ----------------------- 11 Einführung ------------------------------------------------------------------- 11 Vorsicht----------------------------------------------------------------------- 11... -
Seite 11: Deutsche Beschreibung
Deutsche Beschreibung Der AJ darf mit keiner anderen Spannungs- Einführung oder Stromquelle Bleibatterien Die Wechselrichter der Serie AJ sind für den betrieben werden. Betrieb von allen handelsüblichen 230V Ausgang dürfen keine Geräten konzipiert worden. Die AJ genügen Spannungs- oder Stromquellen höchsten Anforderungen Notstromgeneratoren, das öffentliche Netz... - Seite 12 schwarze 3-adrige Kabel für den 230V- Ausgang muss entsprechend den folgenden Farben angeschlossen werden. Gelb-/Grün : Erdleiter Braun : Phase AJ 200 Blau : Neutral L= 163mm Vor dem Anschluss der Batterie muss darauf geachtet werden, dass die angeschlossenen AJ 400 Verbraucher ausgeschaltet sind.
-
Seite 13: Anwendungen
sichergestellt sein, dass die 230V Installation Wechselrichter mit dieser Taste aus, wenn vorschriftsgemäss ausgeführt wurde. Sie keine Energie brauchen. wird angeschlossen Batteriekabeln geliefert. Beim Anschliessen Grüne Leuchte Eine grüne Leuchtdiode(LED) zeigt den der Batterie muss unbedingt auf die richtige Polarität geachtet werden. Die AJ, Funktionszustand des Wechselrichters an. -
Seite 14: Standby Oder Lasterkennungsschaltung
den kleinsten Verbraucher einschalten (z.B. Lasterkennungsschaltung „Standby“ Ladegerät für das Mobiltelefon); Drehknopf Alle Wechselrichter AJ ab 400 Watt sind mit langsam nach rechts drehen bis die LED einem Standby-System ausgerüstet. Um die leuchtet. Danach zur Kontrolle diesen kleinen Batterie nicht unnötig zu entladen, schaltet Verbraucher ausschalten,-der Wechselrichter sich der Wechselrichter automatisch aus, muss nach einigen Sekunden wieder im... -
Seite 15: Unterhalt
Oxydation durch Kondensation muss, notieren Sie bitte die folgenden - Defekte durch mechanische Einflüsse Punkte : (Die Angaben finden Sie auf der - Nicht ausdrücklich von Studer INNOTEC Unterseite oder der Kabelanschlusseite des autorisierte Änderungen - Nicht oder nur teilweise festgezogene... -
Seite 16: Haftungsausschluss
Verletzungen anderer dem Betrieb, der Verwendung und der Wartung Rechte Dritter, die aus der Verwendung dieses dieser Geräte können von der Firma Studer Gerätes entstehen. INNOTEC nicht überwacht werden. Daher Die Firma Studer INNOTEC behält sich das übernehmen keinerlei Haftung Recht vor, Änderungen der technischen Daten,... -
Seite 17: Solarladeregler Für Fotovoltaïsche Solarmodule
AJ 800 AJ 2000 MODELL AJ - 801 AJ - 802 AJ - 2001 AJ - 2002 Batteriespannung (V) Eingangsspannungsberich (V) 10.5 - 16 21 - 32 10.5 - 16 21 - 32 Nominalleistung (W) 800/2400 800/3000 2000/5000 2000/5000 Standby / Leerlaufleistung (W) 0.3 / 9 0.4 / 10 0.5 / 13... - Seite 18 Ladeleistung, dem Verbrauch und dem Zustand der Batterie) Anschluss der Solarmodule an AJ200X-S: An den Wechselrichtern (2000W)AJ200X-S werden Solarmodule über eine Abzweigdose an das bereits im Gerät verdrahtete Kabel 6mm2 angeschlossen. Das Kabel am Eingang „SOLAR“ muss entsprechend folgenden Farben angeschlossen werden: braun oder rot = Pluspol (+) blau oder schwarz = Minuspol (-) Downloaded from...
