Betriebs- und Montageanleitung
Kombigerät mit Sinuswechselrichter Batterielader, Transferschaltung
STUDER INNOTEC
Rue des Casernes 57
CH – 1950 Sion

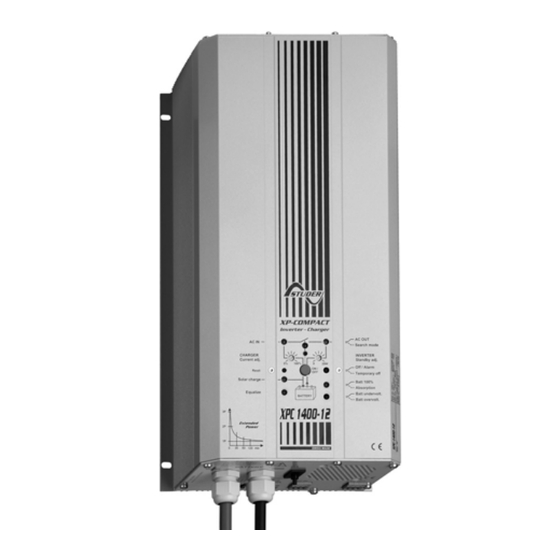

XP-COMPACT - XPC 1400-12
XP-COMPACT - XPC 2200-24
XP-COMPACT - XPC 2200-48
Temperatursonde CT-35
Fernsteuerung RCC-01
Solarladeregler Cxxxx-S
AC Kabeleinführung CFC-01
IP-23 Abdeckung C-IP23
TEL : ++41 (0)27 205 60 80
FAX : ++41 (0)27 205 60 88
E-MAIL : info@studer-innotec.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Studer XPC 1400-12
Inhaltszusammenfassung für Studer XPC 1400-12

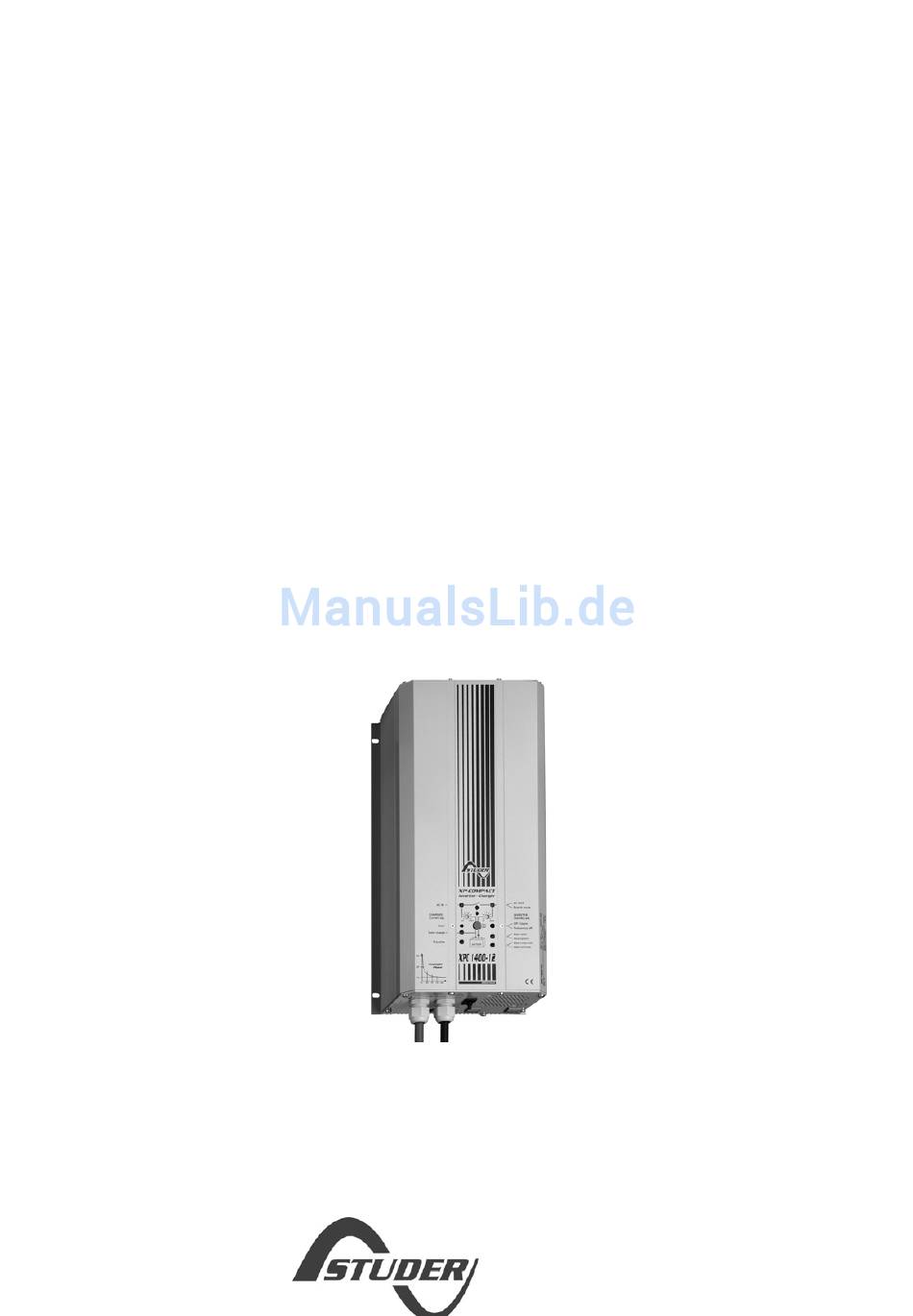

- Seite 1 Betriebs- und Montageanleitung Kombigerät mit Sinuswechselrichter Batterielader, Transferschaltung XP-COMPACT - XPC 1400-12 XP-COMPACT - XPC 2200-24 XP-COMPACT - XPC 2200-48 Temperatursonde CT-35 Fernsteuerung RCC-01 Solarladeregler Cxxxx-S AC Kabeleinführung CFC-01 IP-23 Abdeckung C-IP23 STUDER INNOTEC TEL : ++41 (0)27 205 60 80...
-
Seite 2: Inhaltsverzeichnis
STUDER INNOTEC XP-COMPACT Deutsche Beschreibung ....................... 28 Allgemeine Informationen................28 Zu dieser Bedienungsanleitung..............28 Qualität und Garantie..................28 Garantieausschluss..................28 Haftungsausschluss ..................29 Warnungen ......................29 Besondere Schutzmassnahmen ..............30 Einführung......................30 Prinzip Schema....................31 Beschreibung der Hauptfunktionen ............... 31 Batterie Verschaltungen .................. -
Seite 3: Deutsche Beschreibung
− Verpolung bei Batterieanschluss(+/- vertauscht) − In das Gerät eingelaufene Flüssigkeiten oder Oxydation durch Kondensation − Defekte durch mechanische Einflüsse − Nicht ausdrücklich von STUDER INNOTEC autorisierte Änderungen − Nicht oder nur teilweise festgezogene Schrauben und Muttern nach Wechseln von Sicherungen oder Anschlusskabeln. -
Seite 4: Haftungsausschluss
Verletzung anderer Rechte Dritter, die aus der Verwendung dieses Gerätes entstehen. Der Einsatz und Betrieb von Geräten von STUDER INNOTEC obliegt in jedem Fall der Verantwortung des Kunden. Die in dieser Beschreibung erwähnten Geräte sind nicht für den Betrieb von lebenserhaltenden Systemen einzusetzen. -
Seite 5: Besondere Schutzmassnahmen
STUDER INNOTEC XP-COMPACT Vorsicht: Blei- Säure- Batterien sowie auch Blei- Gel- Batterien erzeugen im normalen Betrieb ein hoch explosives Gas. In der Nähe von Batterien dürfen weder Feuer entfacht noch Funken erzeugt werden. Die Batterien müssen in einem gut belüfteten Raum untergebracht sein, und sie müssen so untergebracht sein, dass aus Unachtsamkeit keine Kurzschlüsse auf deren... -
Seite 6: Prinzip Schema
STUDER INNOTEC XP-COMPACT Prinzip Schema Bemerkung : Der Neutralleiter “N“ des XP-COMPACT ist in keiner Funktionsart mit dem Erdleiter “PE“ verbunden. Falls nötig und wenn es die jeweiligen gültigen Vorschriften verlangen kann die automatische Zuschaltung der Erde mit dem Neutralleiter mit dem Einbringen einer Brücke im Geräteinnern realisiert werden. -
Seite 7: Der Batterielader
STUDER INNOTEC XP-COMPACT Transferschalter steht einerseits diese Wechselspannung am Ausgang für die angeschlossenen Verbraucher zur Verfügung. Andererseits werden damit die Batterien geladen. Die Energieaufteilung zwischen Verbraucher und Batterielader erfolgt automatisch. 2.2.3 Der Batterielader Der eingebaute Batterielader ist so ausgelegt, dass er die Batterien möglichst schnell und voll-ständig laden kann. -
Seite 8: Serieschaltung
STUDER INNOTEC XP-COMPACT 2.3.2 Serieschaltung 2.3.3 Parallel- Serieschaltung Montage und Installation Ort der Montage Der Standort des XP-COMPACT muss nach folgenden Kriterien ausgewählt werden: − Geschützt vor unbefugtem Zugriff − Trockener, staubfreier Raum, keine Kondensation − Nie direkt über der Batterie montieren und auch nie in einem Schrank zusammen mit der Batterie −... -
Seite 9: Schutzabdeckung Ip23 (Option)
STUDER INNOTEC XP-COMPACT werden. Der XP-COMPACT darf nicht auf eine brennbare Unterlage montiert werden, da die Gehäuserückseite bis 80 Grad Celsius heiss werden kann. 3.2.2 Schutzabdeckung IP23 (Option) Die Schutzabdeckung IP23 (Best. Nr. C-IP23) wird auf der Oberseite des XP-COMPACT montiert. Am einfachsten erfolgt die Montage nachdem der XP-COMPACT an der Wand befestigt wurde. -
Seite 10: Anschlussplan / Frontseite
STUDER INNOTEC XP-COMPACT Anschlussplan / Frontseite A Battery +/- Batteriekabel (bereits montiert) B SOLAR +/- Anschlussklemmen für Solarmodule C Remote contr. Steckanschluss für Fernsteuerung RCC-01 D Equalize Schiebeschalter für Egalisierung der Batterie E Transfer delay Schiebeschalter für Transferverzögerung F Temp. -
Seite 11: Voreinstellungen
LED 12 Battery Low/High, ist die Batteriespannung zu hoch. Vorsicht: Bei zu hoher Batteriespannung kann der XP-COMPACT zerstört werden. (Zum Beispiel bei Anschluss eines XPC 1400-12 an eine 48V-Batterie). Wurde der XP-COMPACT trotzdem mit falscher Polarität angeschlossen, ist mit grösster Wahrscheinlichkeit die Sicherung defekt. Die Sicherung befindet sich im Geräteinnern. -
Seite 12: Anschluss Der Solarmodule: Solar +/- (Option)
Drahtquerschnitt sollte je nach Leistung der Module 2.5 bis 6mm2 betragen. Vor dem Anschluss muss mit einem Voltmeter kontrolliert werden, dass die Leerlaufspannung der Module den folgenden Werten entsprechen: XPC 1400-12 17-25V / XPC 2200- 24 34 – 45V / XPC 2200-48 68 – 90V. -
Seite 13: Anzeigen Und Bedienelemente Für Der Fernsteuerung (Remote Control)
STUDER INNOTEC XP-COMPACT Anzeigen und Bedienelemente für der Fernsteuerung (Remote control) Leuchtdioden (LED) Bezeichnung LED leuchtet LED blinkt Eine Spannung entsprechend Eine Spannung, den eingestellten Werten liegt ausserhalb der am Eingang AC IN an eingestellten Werte, liegt AC IN am Eingang AC IN an,... -
Seite 14: Tasten
STUDER INNOTEC XP-COMPACT Der Wechselrichter arbeitet Der WR ist mittels INVERTER Programmierung gesperrt Der XP-COMPACT ist wegen Over Temp. Überhitzung vorübergehend ausser Betrieb Der XP-COMPACT ist wegen Overload Überlast oder Kurzschluss ausser Betrieb Die Batteriespannung ist zu tief Die Batteriespannung ist Batt. -
Seite 15: Überhitzung
STUDER INNOTEC XP-COMPACT liegen 230Vac an. Die jeweilige Leistung der angeschlossenen Verbraucher wird auf dem Power Monitor und auf der Fernsteuerung angezeigt. 4.6.1 Lasterkennungsschaltung „Standby“ Um die Batterie nicht unnötig zu entladen, schaltet sich der Wechselrichter automatisch aus, wenn kein Verbraucher angeschlossen ist, und automatisch wieder ein, wenn ein Verbraucher eingeschaltet wird. -
Seite 16: Der Batterielader
STUDER INNOTEC XP-COMPACT Sämtliche Spannungsschwellen können programmiert werden. Die Beschreibung finden Sie im Abschnitt Programmierung. Erkundigen Sie sich bei Ihrem Batteriehändler welche Werte für Ihre Batterie einzustellen sind. Der Batterielader 4.7.1 Ladezyklus Der vollautomatische Batterielader des XP-COMPACT ist ab Werk so eingestellt, dass die meisten Blei-Säure- und Blei- Gel- Batterien optimal geladen werden. - Seite 17 STUDER INNOTEC XP-COMPACT Schiebeschalter „E“ in die Stellung ON gebracht werden (nach oben schieben). In dieser Schalterstellung wird automatisch bei jedem 25. Ladezyklus eine Egalisierung während 20 Minuten durchgeführt. Während eines solchen Ladezyklus leuchtet die LED 14 und während der Egalisierung blinkt sie. Ein Ladezyklus mit Egalisierung kann auch unabhängig von der jeweiligen Programmierung gestartet werden.
-
Seite 18: Der Umschaltautomat (Transferschalter)
STUDER INNOTEC XP-COMPACT Batteriespannung bei Beginn der Absorptionsphase tiefer erscheint, sich aber mit dem automatischen Absenken des Ladestroms richtig einstellt. Zur Sicherheit setzten Sie sich mit Ihrem Händler in Verbindung, um die empfohlenen Ladespannungen Ladeströme für Ihre Batterie erfahren. Spannungsschwellen und die Ladecharakteristik können durch Programmierung geändert werden. -
Seite 19: Verzögerter Umschaltmodus Des Transfersystems
Auf den Schraubklemmen SOLAR +/- können für die Ladung der Batterien Solarmodule angeschlossen werden. Der eingebaute Regler ist ein „Shuntregler“ für einen maximalen Eingangsstrom von 30A für XPC 1400-12 und XPC 2200-24 sowie 20A für XPC 2200-48. Die Betriebsspannung der anzuschliessenden Solarmodule muss der jeweiligen Betriebsspannung des XP-COMPACT entsprechen. -
Seite 20: Die Fernsteuerung Rcc-01
STUDER INNOTEC XP-COMPACT Das Ein- und das Ausschalten dieses Kontakts kann aber auch frei für jeden Betriebszustand des XP-COMPACT programmiert werden. Seiner Anwendung sind somit fast keine Grenzen gesetzt und bleiben vollständig Ihren Bedürfnissen und Phantasien überlassen. Beispiele für die Programmierung sind in Kapitel 5.4 beschrieben. -
Seite 21: Die Temperatursonde Ct-35
STUDER INNOTEC XP-COMPACT Der Steuereingang ist parallel ON/OFF- Taste geschaltet. einer Impulstaste oder einem Impulskontakt kann über diesen Eingang COMPACT ein- bzw. ausgeschaltet werden. VORSICHT: diesen Steuereingang darf keine Fremdspannung angelegt werden. Bestellnummer Fernsteuerung: RCC-01 Abmessungen: H x B x T / 111.5 x 136.5 x 25mm 4.12 Die Temperatursonde CT-35... -
Seite 22: Batteriespannungen Und Absorptionsdauer
STUDER INNOTEC XP-COMPACT zusammen gedrückt werden. Mit einem Signalton wird das Rücksetzen in die Grundeinstellungen bestätigt. Bei diesem Vorgang wird der XP-COMPACT ausgeschaltet. Sofort nach dem ertönen des Signaltones kann das Gerät wieder eingeschaltet werden. Batteriespannungen und Absorptionsdauer 5.3.1 Programmierungsverfahren... -
Seite 23: Liste Der Möglichen Spannungsschwellen Und Zeiten
STUDER INNOTEC XP-COMPACT 5.3.2 Liste der möglichen Spannungsschwellen und Zeiten Egali- Absorp- Unterspannung Schwebeladung Absorption Egalisierung sierungs- tionsdauer dauer LED 13 LED 12 LED 11 LED 10 LED 10/11 10/11/12/13 12/24/48 12/24/48 12.0 24.0 48.0 13.7 27.4 54.8 16.2 32.4 64.8... -
Seite 24: Der Hilfskontakt Für Den Generatorstart
STUDER INNOTEC XP-COMPACT 5.4.3 Der Hilfskontakt für den Generatorstart Generatorstart entsprechend der Batteriekapazität Wenn die Batteriekapazität (LED 15 – 18) für die Programmierung des Hilfskontaktes verwendet werden soll, müssen folgende Bedingungen beachtet werden. Wenn bei einer bestimmten Restkapazität der Batterie mit dem Hilfskontakt eine Notstromversorgung gestartet werden soll, müssen zwei Batteriekapazitäten... -
Seite 25: Der Hilfskontakt Als Dämmerungsschalter (Nur Bei Xp-Compact Mit Solarladeregler)
STUDER INNOTEC XP-COMPACT 5.4.4 Der Hilfskontakt als Dämmerungsschalter (Nur bei XP-COMPACT mit Solarladeregler) Der Hilfskontakt des XP-COMPACT kann auch als Dämmerungsschalter, zum Beispiel für den automatischen Betrieb einer Aussenbeleuchtung verwendet werden. Dabei messen die angeschlossenen Solarmodule die Helligkeit. Wird der XP- COMPACT ohne Solarmodule betrieben und ist trotzdem die Funktion des Dämmerungsschalters erwünscht, können für die Messung der Helligkeit kleine... -
Seite 26: Anzeige Der Verschiedenen Sperrzustände
Hiermit erklären wir, dass die in dieser Anleitung beschriebenen Produkte den folgenden Normen entsprechen: EN 61000-6-1, EN 61000-6-3, EN 55014, EN 55022, EN 61000-3-2, Dir. 89/336/EEC, LVD 73/23/EEC, EN 50091-2, EN 60950-1. CH-1950 Sion den 1. März 2003 STUDER INNOTEC (R. Studer) XP-COMPACT V5.3 51/77... -
Seite 27: Technische Daten
STUDER INNOTEC XP-COMPACT Technische Daten XP-COMPACT V5.3 52/77...
