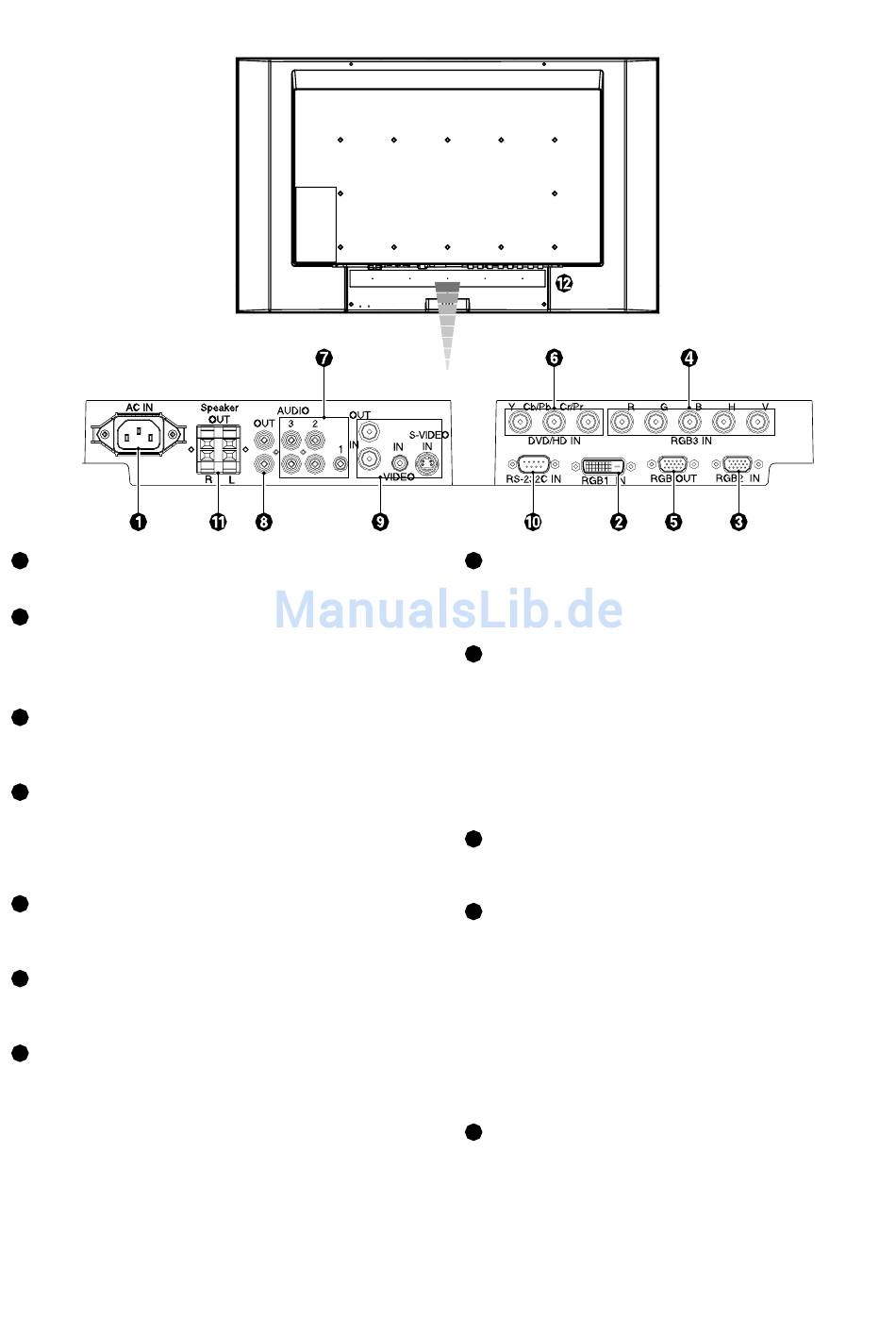

Anschlüsse
1
Wechselstromeingang (AC IN)
Hier wird das mitgelieferte Netzkabel angeschlossen.
2
RGB1 IN (DVI-D)
Eingang für digitale RGB-Signale von einem Computer oder
HDTV-Gerät mit digitalem RGB-Ausgang.
* Dieser Anschluss unterstützt keine analogen Eingangssignale.
3
RGB2 IN (Mini-D-SUB-Anschluss, 15-polig)
Eingang für analoge RGB-Signale von einem Computer oder
anderem RGB-Gerät.
4
RGB3 IN [R, G, B, H, V] (BNC)
Eingang für analoge RGB-Signale oder Signale von einem
anderen RGB-Gerät.
Dies dient auch dazu, Geräte wie DVD-Player, HDTV-Geräte
und Set-Top-Boxen anzuschließen.
5
RGB OUT (Mini-D-SUB-Anschluss, 15-polig)
Für die Ausgabe des Signals vom RGB2- und RGB3-IN-
Anschluss zum Eingang eines separaten Geräts.
6
DVD/HD IN [Y, Cb/Pb, Cr/Pr] (BNC)
Zum Anschluss eines Geräts, z. B. eines DVD-Players,
HDTV-Geräts oder einer Set-Top-Box.
7
AUDIO IN 1, 2, 3
Eingang für Audiosignale von externen Geräten wie etwa
Computern, Videorekordern oder DVD-Playern.
8
AUDIO OUT
Für die Ausgabe des Audiosignals von AUDIO IN 1-, 2- und 3-
Anschlüssen zu einem externen Gerät (Stereoreceiver,
Verstärker usw.).
9
VIDEO-EINGANGS-/AUSGANGSBUCHSE
VIDEO IN-Anschluss (BNC und RCA): Eingang für ein
gemischtes Videosignal. BNC- und RCA-Anschlüsse können
nicht gleichzeitig genutzt werden. (Verwenden Sie nur eine
Eingangsart.)
VIDEO OUT-Anschluss (BNC): Ausgang für das gemischte
Videosignal vom VIDEO IN-Anschluss.
VIDEO(S) IN-Anschluss (Mini DIN 4-polig): Eingang für
VIDEO(S) (Y/C, separates Signal).
EXTERNAL CONTROL (D-Sub-9-Anschluss)
10
Verbinden Sie den RS-232C-Eingang mit externen Geräten
wie z. B. einem PC, um die RS-232C-Funktionen zu steuern.
EXTERNEN LAUTSPRECHERANSCHLÜSSE
11
Ausgang für das Audiosignal von AUDIO 1, 2, 3.
Hinweis: Dieser Lautsprecheranschluss ist für optionale
Lautsprecher.
SP-3215 für MultiSync LCD3215, SP4020-4620 für MultiSync
LCD4215.
Wenn Sie SP4020-4620 für LCD4215 verwenden, benutzen
Sie bitte SP4020-4620 mit großen Erweiterungsblöcken
(mit Lautsprecher geliefert) wie für die Montage auf dem
LCD4620. (Der LCD4215 wird im Benutzerhandbuch
SP4020-4620 nicht erwähnt.)
Kensington-Schloss (Nur LCD4215)
12
Sicherheit und Diebstahlschutz.
Deutsch-8
