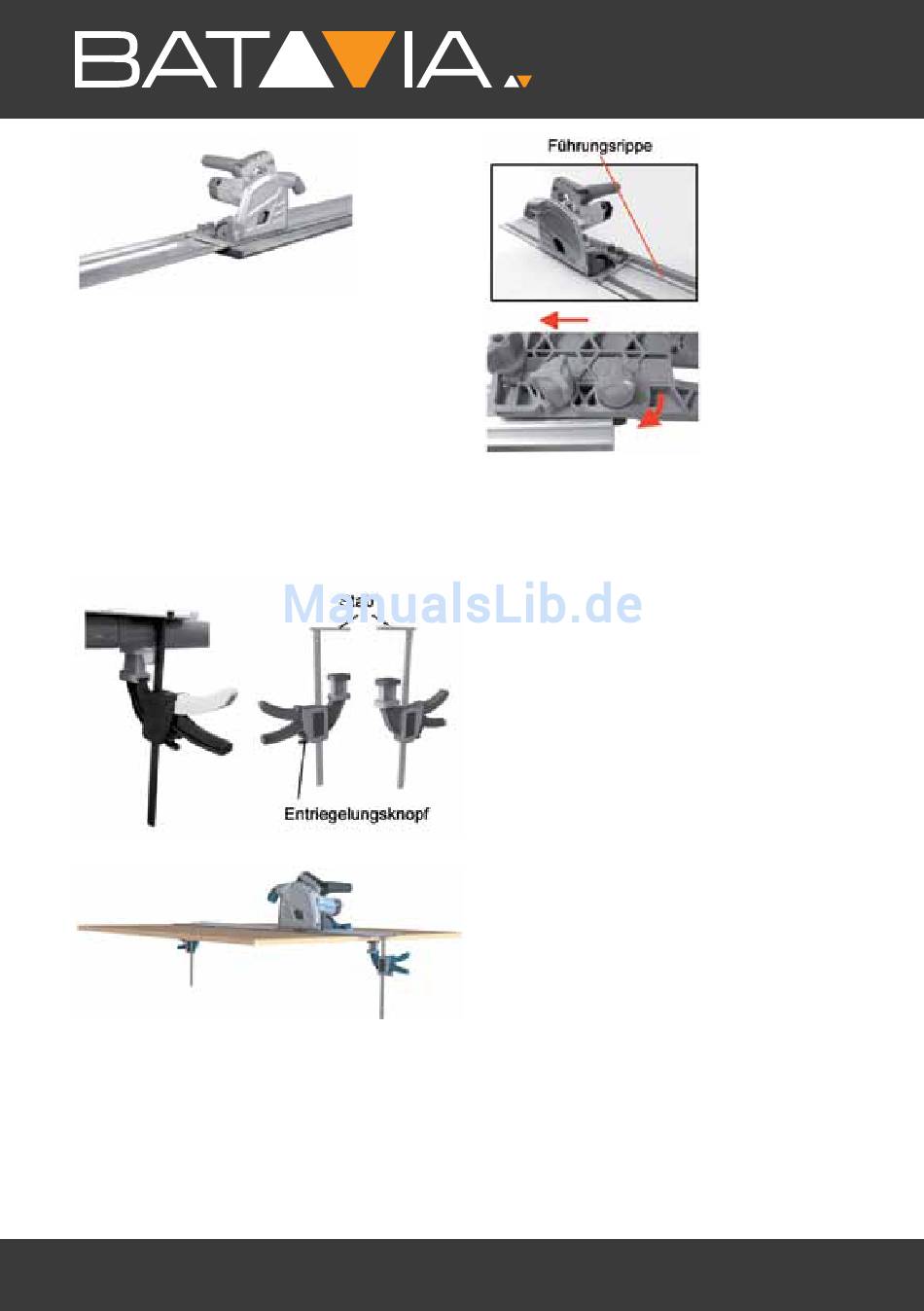

1. Zum Entriegeln der Zwingen, drücken Sie
erst die Entriegelungsknöpfe. Öffnen Sie
die Zwingen je nach Werkstückdicke.
2. Legen Sie die Führungsschiene auf das
Werkstück und klemmen Sie die
Führungsschiene mit den Zwingen fest.
Schieben Sie hierzu den Stab in die Nut der
Führungsschiene und klemmen Sie die
Zwinge mit dem Hebel fest.
Hinweis: Die Führungsschiene muss mit
der Seite mit den schwarzen Schaumstoff-
streifen auf das Werkstück gelegt werden.
3. Legen Sie die Tauchsäge auf die
Führungsschiene. Die Grundplatte verfügt
über eine Nut (16), die genau in die
Führungsrippe der Schiene passt.
16
TM
4. Schieben Sie die Tauchsäge von der Kante
in die Führungsschiene und drehen Sie die
Schienenverriegelung (7) in Richtung I, um
die Tauchsäge mit der Schiene zu koppeln.
Das Koppeln der Grundplatte mit der
Führungsschiene ist wichtig, wenn Sie
Gehrungsschnitte durchführen möchten.
Somit wird verhindert, dass die Tauchsäge
umkippt.
5. Zum Entkoppeln der Tauchsäge, drehen
Sie die Verriegelung wieder in Richtung 0
und nehmen Sie die Säge von der
Führungsschiene.
SPIEl-FEInEInSTEllUng DER TAUCH-
SÄgE AUF DER FÜHRUngSSCHIEnE
Das Führungsspiel der Grundplatte auf der
Führungsschiene lässt sich mit den beiden
Feineinstellschrauben (8) auf ein Minimum
reduzieren.
1. Zum Lösen der Feineinstellschrauben,
drehen Sie diese gegen den Uhrzeigersinn.
2. Bei Bedarf drehen Sie beide Feineinstell-
schrauben (8) im Uhrzeigersinn, um das
Spiel zwischen Grundplatte und
Führungsschiene zu minimieren.
3. Zum Festsetzen der Feineinstellschrauben,
drehen Sie diese in den Uhrzeigersinn.
