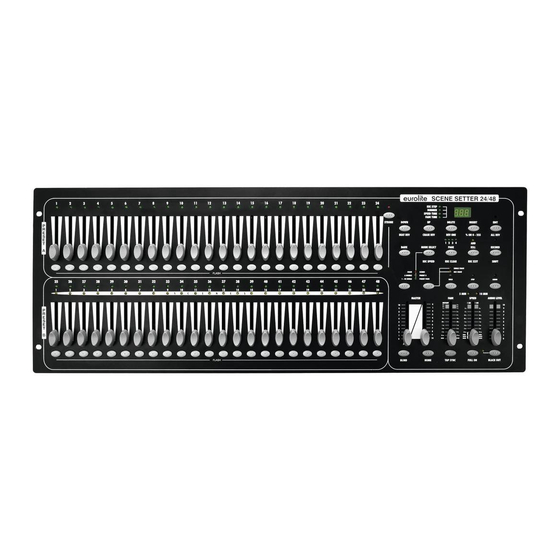

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL DMX SCENE SETTER 24/48 48-channel lighting controller © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 4: Inhaltsverzeichnis
MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents 1. EINFÜHRUNG ............................... 6 2. SICHERHEITSHINWEISE..........................6 3. BESTIMMUNGSGEMÄSSE VERWENDUNG ....................7 4. GERÄTEBESCHREIBUNG........................... 8 4.1 Features ..............................8 4.2 Geräteübersicht............................8 5. SETUP ................................. 10 5.1 Installation .............................. 10 5.2 Musiksteuerung............................10 5.3 Anschluss der Dimmerpacks ......................... 10 5.4 Anschluss der Nebelmaschine....................... - Seite 5 7. PROBLEM CHART ............................. 27 8. CLEANING AND MAINTENANCE ......................28 9. TECHNICAL SPECIFICATIONS......................... 28 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 5/28 00020976.DOC, Version 1.5...
-
Seite 6: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE DMX SCENE SETTER 24/48 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 7: Bestimmungsgemässe Verwendung
Der Aufbau entspricht der Schutzklasse III. Das Gerät darf niemals ohne einen geeigneten Transformator betrieben werden. Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen. Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen. -
Seite 8: Gerätebeschreibung
4. GERÄTEBESCHREIBUNG 4.1 Features Komfortable DMX Lichtsteuerung • 48 Steuerkanäle • Insgesamt 96 speicherbare Programme über 4 Pages • 24 Szenen können direkt über Fader aufgerufen werden • Blackout-Funktion • Musiksteuerung über eingebautes Mikrofon oder Line In Anschluss • Controller kommt ohne vorprogrammierte Chaser 4.2 Geräteübersicht Übersicht über die Bedienelemente 1) PRESET A LEDS... - Seite 9 9) BLIND TASTE Durch Drücken der Blind-Taste und der entsprechenden Flash-Taste wird der Kanal aus dem Chaser genommen. Im Szenen-Chase Modus wird der Ausgangspegel nur über den Fader oder die Flash-Taste gesteuert. 10) MASTER B FADER Zum Einstellen von Preset B. 11) HOME TASTE Nach Drücken der Blind-Taste und der entsprechenden Flash-Taste wurde der Kanal aus dem Chaser genommen.
-
Seite 10: Setup
Rückseite: 1) Netzanschlussbuchse 2) Netzschalter 3) MIDI THRU-Buchse 4) MIDI OUT-Buchse 5) MIDI IN-Buchse 6) DMX-Ausgangsbuchse 7) DMX POLARITY-Wahlschalter 8) AUDIO IN-Anschlussbuchse 9) REMOTE-Buchse 10) Nebelmaschinen Anschlussbuchse 5. SETUP 5.1 Installation Stellen Sie das Gerät auf einer ebenen Fläche auf. Stecken Sie die Anschlussleitung des Netzteils in die DC IN-Buchse ein. -
Seite 11: Anschluss Der Nebelmaschine
Aufbau einer seriellen DMX-Kette: Verbinden Sie den DMX-Ausgang des SCENE SETTER mit dem DMX-Eingang des nächsten Gerätes. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind. Achtung: Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. -
Seite 12: Szenen Aufrufen
Halten Sie die Record-Taste und drücken Sie die gewünschte Flash-Taste im Bereich Preset B. Die Szene ist jetzt auf diesem Fader abgespeichert. Szenen aufrufen Drücken Sie die Mode Select-Taste, bis die Chase/Scenes-LED leuchtet. Schieben Sie alle Kanalfader auf Minimum. Schieben Sie den Master A- und den Fade Time-Fader nach oben. Schieben Sie den Kanalfader der gewünschten Szene im Preset B auf Maximum. -
Seite 13: Abgespeicherte Chaser-Geschwindigkeit Löschen
Abgespeicherte Chaser-Geschwindigkeit löschen Drücken Sie die Audio-Taste, die LED erlischt. Drücken Sie die Park-Taste bis die Mix Mode-LED leuchtet. Wählen Sie die gewünschten Chaser über die Fader im Preset B-Bereich aus. Stellen Sie den Speed-Fader auf Minimum (Show). Drücken und Halten Sie die Rec Speed-Taste und drücken Sie die entsprechende Flash-Taste im Preset B-Bereich, um die abgespeicherte Geschwindigkeit zu löschen. -
Seite 14: Alle Szenen/Chaser Löschen
Halten Sie die Record-Taste und drücken Sie zweimal die gewünschte Flash-Taste im Bereich Preset B. Die Szene/der Chaser wird gelöscht. Alle Szenen/Chaser löschen Halten Sie die Record-Taste. Drücken Sie im Bereich Preset A die Flash-Tasten 1, 4, 2, 3. Lassen Sie die Record-Taste los. Alles Szenen/Chaser sind nun gelöscht. -
Seite 15: Midi Out-Modus
Lassen Sie die Record-Taste los. Auf dem Display erscheint "CH-1" und der Scene Setter befindet sich im MIDI In-Modus. Stellen Sie den gewünschten MIDI-Kanal durch Drücken der entsprechenden Flash-Taste im Bereich Preset A ein. Halten Sie die Record-Taste. Drücken Sie die Rec Exit-Taste. Der MIDI-Kanal wurde gespeichert und Sie befinden sich wieder im normalen Betriebsmodus. -
Seite 16: Problembehebung
Sobald das Display Out anzeigt, ist das Gerät sendebereit. Wird ein Sys-Ex Dump gesendet, sind alle anderen Funktionen abgeschaltet. Sobald die Übertragung abgeschlossen ist oder ein Fehler aufgetreten ist, kehrt der Controller in den normalen Betriebsmodus zurück. 7. PROBLEMBEHEBUNG PROBLEM URSACHE LÖSUNG Gerät lässt sich nicht anschalten. -
Seite 17: Technische Daten
710 x 264 x 90 mm Gewicht: 7,5 kg Zubehör: EUROLITE EDX-4 DMX Dimmerpack Best.-Nr. 70064072 EUROLITE DPX-1210 DMX 19" Dimmerpack Best.-Nr. 70064140 EUROLITE DPX-610 DMX 19" Dimmerpack Best.-Nr. 70064120 FUTURELIGHT DES-3 Abschlusstecker 3-pol Best.-Nr. 51834001 Mixercase Profi "B", 27", schräg, schwarz Best.-Nr. -
Seite 18: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen a EUROLITE DMX SCENE SETTER 24/48. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 19: Operating Determinations
This device falls under protection-class III. The device always has to be operated with an appropriate transformer. Always disconnect from the mains, when the device is not in use or before cleaning it. Please note that damages caused by manual modifications on the device or unauthorized operation by unqualified persons are not subject to warranty. -
Seite 20: Description
4. DESCRIPTION 4.1 Features Comfortable DMX-controller • 48 control channels • 96 memorizable programs via 4 pages • 24 scenes can be called directly via the faders • Blackout-function • Sound control via built-in microphone or via Line In connection •... - Seite 21 10) MASTER B SLIDER The slider will adjust the output of preset B. 11) HOME KEY In Chase-Scene mode, this key, when activated, the output of each channel will be come back from controlled by slider or flash key to controlled by program. 12) FADE TIME SLIDER Move to adjust fade time.
-
Seite 22: Setup
Rear panel: 1) DC IN socket 2) Power switch 3) MIDI THROUGH socket 4) MIDI OUT socket 5) MIDI IN socket 6) DMX output socket 7) DMX POLARITY selector 8) AUDIO IN socket 9) REMOTE socket 10) Smoke machine socket 5. -
Seite 23: Connecting The Smoke-Machine
Caution: At the last fixture, the DMX-cable has to be terminated with a terminator. Solder a 120 resistor between Signal (–) and Signal (+) into a 3-pin XLR-plug and plug it in the DMX-output of the last fixture. 5.4 Connecting the smoke-machine You can connect analogue-controlled smoke-machines to the smoke-machine socket. -
Seite 24: Memorize Chasers
Push the Master A-fader and the Fade Time-fader to maximum. Push the channel-fader of the desired scene in Preset B to maximum. The scene will be called up. Memorize chasers With the Scene Setter you can memorize up to 48 different scenes with 24 channels (Page 1 to Page 4). Press the Mode Select-button, until the 1-48 Single/Preset Park-LED is lit. -
Seite 25: Invert The Chaser-Direction
Press the Flash-button 10 in Preset A three times. Release the Record-button. The 10MIN-LED is lit and the right scale is activated. The speed-range can be switched from 10 minutes to 5 minutes: Press and hold the Record-button. Press the Flash-button 5 in Preset A three times. Release the Record-button. -
Seite 26: Clear Memory
Clear memory Press and hold the Record-button. Press the Rec Clear-button. Memory is cleared. Lock program mode If you want to protect your programs from undesired acces, you can lock the program mode. Press and hold the Record-button. Press the Rec Exit-button. Release the Record-button. -
Seite 27: Sys-Ex Dump
Select the desired MIDI-channel by pressing the respective Flash-button in Preset A. Press and hold the Record-button. Press the Rec Exit-button. The MIDI-channel was memorized and you are in the normal mode again. Sys-Ex Dump With this function, you can transmit the memory content between two Scene Setters or to another Midi Sys- Ex compatible Sequenzer or computer. -
Seite 28: Cleaning And Maintenance
710 x 264 x 90 mm Weight: 7.5 kg Accessory: EUROLITE EDX-4 DMX dimmer pack No. 70064072 EUROLITE DPX-1210 DMX 19" dimmer pack No. 70064140 EUROLITE DPX-610 DMX 19" dimmer pack No. 70064120 FUTURELIGHT DES-3 DMX-terminator 3-pin No. 51834001 Mixercase Profi "B", 27", sloping, black No.
