BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO

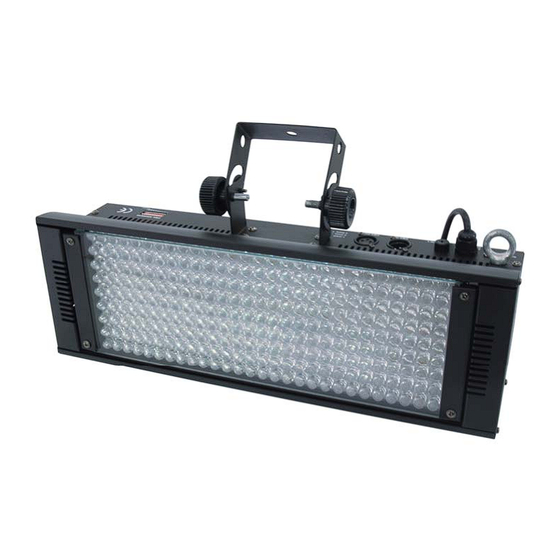

LED Floodlight
252 UV
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für EuroLite LED Floodlight 252 UV

  • Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO LED Floodlight 252 UV © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos. Prohibida toda reproducción.
  • Seite 2: Inhaltsverzeichnis

    MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 Features ................................. 7 INSTALLATION ..............................7 Überkopfmontage............................7 Anschluss an den DMX-512 Controller / Verbindung Gerät – Gerät ............. 8 Anschluss ans Netz ............................9 BEDIENUNG ..............................9 STAND ALONE-BETRIEB..........................
  • Seite 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 3/37 00031642.DOC, Version 1.0...
  • Seite 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED Fluter 252 UV entschieden haben Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Seite 5 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
  • Seite 6: Bestimmungsgemäße Verwendung

    Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
  • Seite 7: Features

    Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z.
  • Seite 8: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät

    Das Gerät muss außerhalb des Handbereichs von Personen installiert werden. Wenn das Gerät von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. Das Gerät darf niemals frei schwingend im Raum befestigt werden. Achtung: Hängend installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie das Gerät NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung...
  • Seite 9: Anschluss Ans Netz

    Belegung der XLR-Verbindung: Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden. Aufbau einer seriellen DMX-Kette: Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes an.
  • Seite 10: Dmx-Gesteuerter Betrieb

    Um STATISCH UV einzustellen, stellen Sie DIP-Schalter 1 auf ON. DMX-GESTEUERTER BETRIEB Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX- Kanal eine andere Belegung mit verschiedenen Eigenschaften. Adressierung des Geräts Stellen DIP-Schalter 10 auf ON. Stellen Sie mit den DIP-Schaltern 1-9 die DMX Adresse ein.
  • Seite 11: Dmx-Protokoll

    DMX-Protokoll Kanal DMX-Wert Funktion 0-255 Dimmer 0-100 0-10 Blackout 11-20 Full ON (dimmbar mit Kanal 1) 21-255 Flash mit zunehmender Geschwindigkeit 0-100 Blackout Um den BLACKOUT einzustellen, stellen Sie DIP-Schalter 10 auf ON und DIP-Schalter 1 bis 9 auf OFF. REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
  • Seite 12: Technische Daten

    TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: 30 W Musiksteuerung: über eingebautes Mikrofon Anzahl der DMX Kanäle: Anzahl der LEDs: 252 x 10mm 45° C Maximale Umgebungstemperatur T Maximale Leuchtentemperatur im Beharrungszustand T 60° C Mindestabstand zu enflammbaren Oberflächen: 0,5 m Mindestabstand zum angestrahlten Objekt: 0,1 m...
  • Seite 13: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED Floodlight 252 UV. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
  • Seite 14: Health Hazard

    Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
  • Seite 15: Operating Determinations

    OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation.
  • Seite 16: Features

    Features Wide range of UV-effects possible! DMX-512 control via regular DMX-controller (occupies 2 channels) • Equipped with 252 x 10 mm UV LEDs • Sound-control via built-in microphone • Adjustable Dimmer and Strobe functions • Master/Slave function • Rugged housing in a beautiful design • For illuminating e. g. mirror balls, entrance or counter areas or as basic illumination •...
  • Seite 17: Danger Of Fire

    DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. Mount the device to your trussing system using an appropriate clamp. For overhead use, always install an appropriate safety bond. You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56926, shackles complying with DIN EN 1677-1 and BGV C1 carbines.
  • Seite 18: Connection With The Mains

    30 mA. OPERATION After you connected the spot to the mains, the EUROLITE LED Floodlight 252 UV starts running. This unit has two operating modes. It can be run as a Stand Alone-unit or DMX-controlled. STAND ALONE-OPERATION The LED Floodlight 252 UV can be operated without a controller.
  • Seite 19: Dmx-Protocol

    Each device occupies 2 channels. To ensure that the control signals are properly directed to each device, the device requires addressing. This is to be adjusted for every single device by changing the DIP-switches as set out in the table below. The starting address is defined as the first channel from which the device will respond to the controller.
  • Seite 20: Cleaning And Maintenance

    CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device except for the fuse. Maintenance and service operations are only to be carried out by authorized dealers.
  • Seite 21: Introduction

    - télécharger la version ultérieure du mode d'emploi d'Internet INTRODUCTION Nous vous remercions d'avoir choisi une EUROLITE Rampe DEL 252 UV. Si vous respectez les instructions de service suivantes, vous allez profiter longtemps de votre achat. Sortez la EUROLITE Rampe DEL 252 UV de son emballage.
  • Seite 22 Avant tout, assurez-vous que l'appareil n'a pas subi de dommage lors de son transport. Si l'appareil ou le câble d'alimentation est endommagé, ne jamais mettre l'appareil en service. Contactez immédiatement votre revendeur. La construction de l'appareil correspond à la classe de protection I. La fiche secteur doit être connectée uniquement à...
  • Seite 23: Emploi Selon Les Prescriptions

    RISQUE DE MAL! Ne jamais regarder directement à la source de lumière, parce que des personnes sen- sibles peuvent subir une attaque épileptique (surtout valable pour des épileptiques)! Tenir les enfants et les novices éloignés de l'appareil. Ne jamais faire marcher sans surveillance. EMPLOI SELON LES PRESCRIPTIONS Cet appareil est un effet lumineux pour créer des effets décoratifs.
  • Seite 24: Features

    N'utilisez l'appareil qu'après avoir pris connaissance de ses fonctions et possibilités. Ne laissez pas des personnes incompétentes utiliser cet appareil. La plupart des pannes survenant sur cet appareil sont dues à une utilisation inappropriée par des personnes incompétentes. Si vous deviez transporter l'appareil, utilisez l'emballage d'origine pour éviter tout dommage. Assurez-vous que vous enviez l’appareil dans l’etat original.
  • Seite 25: Danger D'incendie

    Dans le cas idéal, l'appareil doit être installé en dehors du secteur de présence de personnes. IMPORTANT! LE MONTAGE PAR DESSUS DE LA TETE EXIGE UN HAUT NIVEAU D‘EXPERIENCE. Ceci comprend (mais n’est pas limitée seulement) des calculs pour la définition de la capacité de charge, le matériel d’installation utilisé...
  • Seite 26: Connexions Au Contrôleur Dmx-512 / Raccord Projecteur - Projecteur

    Connexions au contrôleur DMX-512 / raccord projecteur - projecteur Faites attention que les câbles n'ont pas de contact entre eux. Il se peut autrement que les appareil ne fonctionneront pas correctement. Le raccord entre le contrôleur et le projecteur ainsi qu’entre les projecteurs doit être effectué avec un câble gainé...
  • Seite 27: Operátion Stand Alone

    OPERÁTION STAND ALONE Pour choisir UV STATIQUE, mettez l‘interrupteur dip 10 à ON. CONTRÔLE PAR DMX Vous pouvez contrôler les appareils individuels grâce à votre contrôleurs DMX. Chaque canal DMX a une ocupation différente avec des caractéristiques différentes. Codage du appareil Mettez le interrupteur dip 10 à...
  • Seite 28: Protocôle Dmx

    Protocôle DMX Canal Valeur DMX Fonction 0-255 Dimmeur 0-100 0-10 Blackout 11-20 Full ON 21-255 Strobe croissante 0-100 Blackout Pour choisir BLACKOUT, mettez l‘interrupteur dip 10 à ON et les interrupteurs dip 1-9 à OFF. NETTOYAGE ET MAINTENANCE DANGER DE MORT! Toujours débrancher avant de proceder à...
  • Seite 29: Caractéristiques Techniques

    CARACTÉRISTIQUES TECHNIQUES Alimentation: 230 V AC, 50 Hz ~ Puissance de rendement: 30 W Contrôle par le son: grâce au microphone intégré Nombre de canaux DMX: Nombre de DELs: 252 x 10mm Maximale température ambiante T 45° C Maximale température du boîtier (à l'équilibre) T 60°...
  • Seite 30: Introducción

    -descargar la última versión del manual del Internet INTRODUCCIÓN Gracias por haber elegido un EUROLITE Cegadora LED 252 UV. Si Vd. respecte las instrucciones sucesivas, aseguremos que vaya a gozarse mucho de su compra. Desembale su Cegadora LED 252 UV.
  • Seite 31: Peligro Para La Salud

    Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte. Si el aparato u el cable están estropeado, consulte a su proveedor y no use el aparato. Este aparato pertenece a la clase de protección I. El aparato sólo debe ser conectado con un enchufe de la clase I con voltaje y frecuencia indéntico como indicado en el aparato.
  • Seite 32: Features

    Cuando buscar el sitio de instalación, por favor asegúrese de que el aparato no está expuesto a calor extremo, humedad o polvo. No debe haber cables mal instalados o no fijados correctamente. ¡Se pone usted en peligro y pone en peligro a otros! Nunca operar o almacenar el aparato en un ambiente con agua proyectada, lluvia, humedad o humo.
  • Seite 33: Instalación

    INSTALACIÓN Montaje por encima de la cabeza La suspensión del aparato debe ser fabricado de una manera que puede llevar 10 vezes la carga por una hora sin sufrir deformaciones dañosas permanentes. La instalación siempre debe ser efectuada con una segunda suspensión independiente, por ejemplo una red de anclaje apropriada.
  • Seite 34: Peligro De Muerte

    Sólo debe utilizar cables de anclaje según DIN 56927, eslabónes de conexión roscado según DIN 56926, grilletes según DIN EN 1677-1 y BGV C1 mosquetónes. Los cables de anclaje, eslabónes de conexión roscado, grilletes y mosquetónes deben ser dimensionados suficientemente y aplicados correctamente segun las leyes de seguridad y protección en el trabajo actuales (por ejemplo BGV C1, BGI 810-3).
  • Seite 35: Alimentación

    Alimentación Conectar el aparato a la red mediante la clavija de alimentación. La ocupación de los cables de conexión es: Cable Internacional Marrón Fase Azul Neutro Amarillo/Verde Tierra La tierra debe ser conectada. Cuando Vd. quiere instalar el aparato directamente a la red local, Vd. debe instalar un interruptor de la red con una apertura de 3 mm por mínimo en cada polo.
  • Seite 36: Protócolo Dmx

    Ocupación de los interruptores DIP: Ajustar la dirección Interruptor de comienzo DMX: DIP no. Número del aparato Dirección de 64 128 256 comienzo DMX & canales Aparato 1 - canales 1-2 Aparato canales Aparato canales Aparato canales Aparato canales 9-10 Control: Después de ajustar la dirección de comienzo, Vd.
  • Seite 37: Reemplazar El Fusible

    Reemplazar el fusible Reemplazar el fusible por un fusible del mismo tipo. Antes de reemplazar el fusible desenchufar el cable de la red. Procedimiento: Paso 1: Desatornillar de la caja el portafusibles con un destornillador adecuado (en dirección contraria a las agujas del reloj).
