- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL Audience Blinder 2x50W/2x100W LED COB 3200K Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
This user manual is valid for the article numbers 41606100, 41606120 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/24 00068940.DOC, Version 1.1... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE Audience Blinder 2x50W/2x100W LED COB 3200K entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Seite 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Seite 6: Gerätebeschreibung

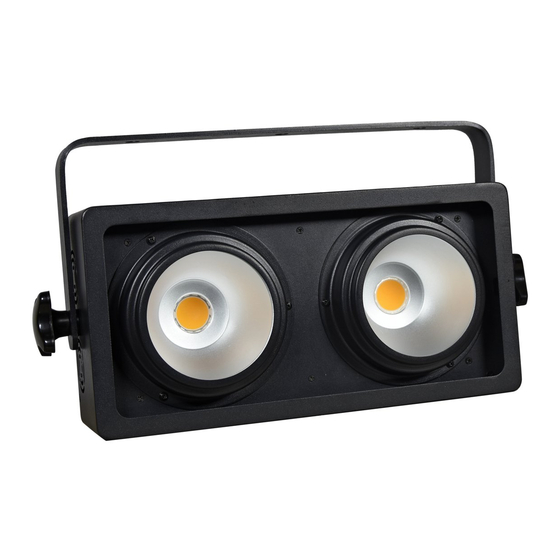

GERÄTEBESCHREIBUNG Features Professioneller Audience Blinder mit COB-LEDs • Ausgestattet mit 2 x 50-W-COB-LED (Artikelnummer 41606100) • Ausgestattet mit 2 x 100-W-COB-LED (Artikelnummer 41606120) • Farbtemperatur 3200 K • 1, 2 oder 4 DMX-Kanäle wählbar für verschiedene Anwendungsmöglichkeiten • Jede LED kann einzeln angesteuert werden •... -
Seite 7: Installation
INSTALLATION Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Seite 8: Anschluss Ans Netz
Es dürfen nur Sicherungsseile und Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. -
Seite 9: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät
Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone- oder im DMX-gesteuerten Modus betrieben werden. Standalone-Modus Der Audience Blinder 2x50W/2x100W LED COB 3200K lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den EUROLITE Audience Blinder 2x50W/2x100W LED COB 3200K vom Controller. 9/24 00068940.DOC, Version 1.1... -
Seite 10: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben oder die Helligkeit einstellen. Durch Drücken der MODE-Taste können Sie sich im Hauptmenü bewegen. Durch Drücken der ENTER- Taste können Sie sich im Auswahl-Menü bewegen und diese bestätigen. Durch Drücken der UP-/DOWN- Tasten können Sie die Auswahl verändern. -
Seite 11: Master / Slave Modus
Master / Slave Modus Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des Audience Blinder 2x50W/2x100W LED COB 3200K befindet sich eine XLR- Einbaubuchse (DMX OUT) und ein XLR-Einbaustecker (DMX IN), über die sich die Geräte miteinander verbinden lassen. -
Seite 12: Reinigung Und Wartung
Steuerkanal 3 - Strobe Decimal Hexad. Percentage Eigenschaft 00 00 0% 0% Keine Funktion 1 255 01 FF 0% 100% Strobe-Effekt mit zunehmender Geschwindigkeit Steuerkanal 4 - Dimmerkurven Decimal Hexad. Percentage Eigenschaft 0 15 00 0F 0% 6% Dimmerkurve aus Control Board Einstellung 16 45 10 2D 6% 18%... -
Seite 13: Sicherungswechsel
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! ACHTUNG! Die Linse muss gewechselt werden, wenn diese sichtbar beschädigt ist, so dass ihre Wirksamkeit beeinträchtigt ist, z. -
Seite 14: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE Audience Blinder 2x50W/2x100W LED COB 3200K. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 15: Health Hazard
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. -
Seite 16: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 17: Description
DESCRIPTION Features Professional Audience Blinder with COB LEDs • Equipped with 2 x 50 W COB LED (article number 41606100) • Equipped with 2 x 100 W COB LED (article number 41606120) • 3200 K color temperature • 1, 2 or 4 DMX channels selectable for various applications •... -
Seite 18: Installation
INSTALLATION Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 19: Danger To Life
dimensioned and used correctly in accordance with the latest industrial safety regulations (e. g. BGV C1, BGI 810-3). Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part. The operator must therefore inform himself on the current safety instructions and consider them. -
Seite 20: Dmx-512 Connection / Connection Between Fixtures
The device has two operating modes. It can be operated in stand-alone or in DMX-controlled mode. Stand-alone mode In the stand-alone mode, you can do without a controller. Disconnect the EUROLITE Audience Blinder 2x50W/2x100W LED COB 3200K from the controller. 20/24 00068940.DOC, Version 1.1... -
Seite 21: Control Board
Control Board The Control Board offers several features: you can simply set the starting address or the brightness. Browse through the main menu by pressing MODE. You can browse through the selection menu and confirm your choice by pressing ENTER. You can change the selection by pressing UP or DOWN. The functions provided are described in the following sections. -
Seite 22: Master / Slave-Operation
Master / Slave-operation The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear of the Audience Blinder 2x50W/2x100W LED COB 3200K you can find an XLR-jack (DMX Out) and an XLR-plug (DMX In), which can be used for connecting several devices. Choose the device which is to control the spotlights. -
Seite 23: Cleaning And Maintenance
Control-channel 3 - Strobe Decimal Hexad. Percentage Feature 00 00 0% 0% No function 1 255 01 FF 0% 100% Strobe-effect with increasing speed Control-channel 4 - Dimmer curves Decimal Hexad. Percentage Feature 0 15 00 0F 0% 6% Control Board setting dimmer curve 16 45 10 2D 6% 18%... -
Seite 24: Replacing The Fuse
We recommend a frequent cleaning of the device. Please use a moist, lint-free cloth. Never use alcohol or solvents! CAUTION! The lens has to be replaced when it is obviously damaged, so that its function is impaired, e. g. due to cracks or deep scratches! The objective lenses will require weekly cleaning as smoke-fluid tends to building up residues, reducing the light-output very quickly.
