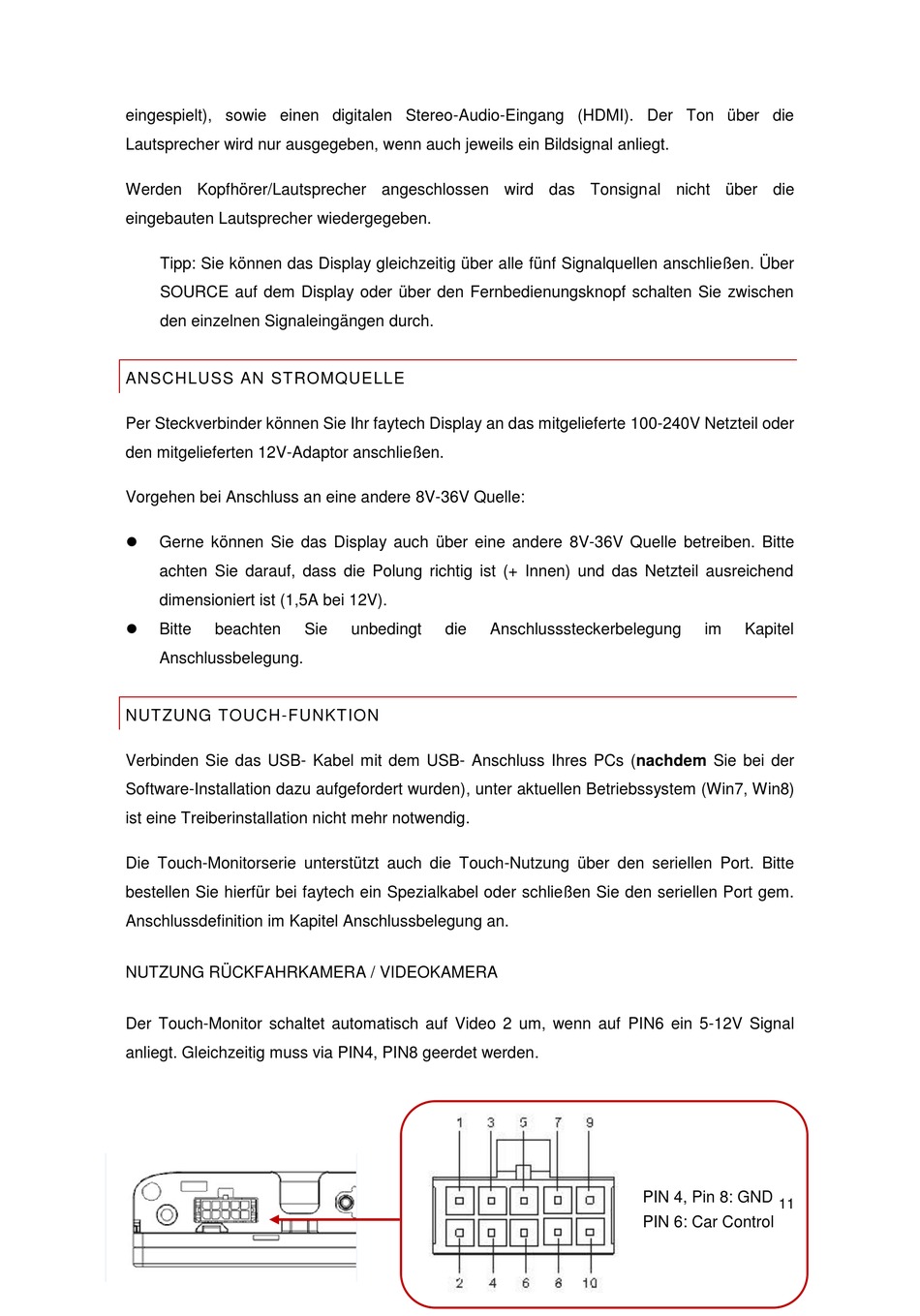

eingespielt), sowie einen digitalen Stereo-Audio-Eingang (HDMI). Der Ton über die
Lautsprecher wird nur ausgegeben, wenn auch jeweils ein Bildsignal anliegt.
Werden Kopfhörer/Lautsprecher angeschlossen wird das Tonsignal nicht über die
eingebauten Lautsprecher wiedergegeben.
Tipp: Sie können das Display gleichzeitig über alle fünf Signalquellen anschließen. Über
SOURCE auf dem Display oder über den Fernbedienungsknopf schalten Sie zwischen
den einzelnen Signaleingängen durch.
ANSCHLUSS AN STROMQUELLE
Per Steckverbinder können Sie Ihr faytech Display an das mitgelieferte 100-240V Netzteil oder
den mitgelieferten 12V-Adaptor anschließen.
Vorgehen bei Anschluss an eine andere 8V-36V Quelle:
Gerne können Sie das Display auch über eine andere 8V-36V Quelle betreiben. Bitte
achten Sie darauf, dass die Polung richtig ist (+ Innen) und das Netzteil ausreichend
dimensioniert ist (1,5A bei 12V).
Bitte
beachten
Anschlussbelegung.
NUTZUNG TOUCH-FUNKTION
Verbinden Sie das USB- Kabel mit dem USB- Anschluss Ihres PCs (nachdem Sie bei der
Software-Installation dazu aufgefordert wurden), unter aktuellen Betriebssystem (Win7, Win8)
ist eine Treiberinstallation nicht mehr notwendig.
Die Touch-Monitorserie unterstützt auch die Touch-Nutzung über den seriellen Port. Bitte
bestellen Sie hierfür bei faytech ein Spezialkabel oder schließen Sie den seriellen Port gem.
Anschlussdefinition im Kapitel Anschlussbelegung an.
NUTZUNG RÜCKFAHRKAMERA / VIDEOKAMERA
Der Touch-Monitor schaltet automatisch auf Video 2 um, wenn auf PIN6 ein 5-12V Signal
anliegt. Gleichzeitig muss via PIN4, PIN8 geerdet werden.
Sie
unbedingt
die
Anschlusssteckerbelegung
PIN 4, Pin 8: GND
PIN 6: Car Control
im
Kapitel
11
