Inhaltszusammenfassung für Faytech 7 INCH TOUCH MONITOR V2
-
Seite 2: Inhaltsverzeichnis
Bedienung Display ......................12 Fernbedienung: ......................12 OSD-Menü-Bedienung: ..................... 12 Installation Touch-Display unter Windows ............... 15 Einstellen der faytech Touch - Software ................18 Fehler vermeiden / Fehler beheben ................. 24 Beim Anschluss: ......................24 Bei der Inbetriebnahme: .................... 24 Technische Daten ...................... - Seite 3 Display Operation ......................39 The remote control ....................39 OSD-Menu-Operation ....................39 Installation of the Touch-Driver under Windows .............. 41 Setting up the faytech Touch software ................44 Troubleshooting ........................ 51 Physical Setup: ......................51 Startup: ........................52 Technical Data ......................... 54 Timing-Parameter and supported VGA-resolution ............
- Seite 4 10 INCH TOUCH MONITOR V2 ................57 Pin assignment ......................... 58 Kontakt / Contact ......................59...
- Seite 5 DEUTSCH...
-
Seite 6: Garantie
Defekt innerhalb der Garantiezeit werden. Der Nachweis des aufweisen, wenden sie sich bitte direkt an Garantieanspruches ist durch eine faytech. Die Garantiezeit beträgt 24 Monate, ordnungsgemäße Kaufbestätigung (Quittung gerechnet von dem Tag des Kaufes, zu oder Rechnung) zu erbringen. -
Seite 7: Aktualitäts-Hinweis
AKTUALITÄTS-HINW EIS: Aus diesem Grund kann es in unseren faytech produziert seine Produkte in China Produkten bereits Verbesserungen geben, mit deutschem Entwicklungs- Know-how die noch nicht in den jeweiligen und deutschem Qualitätsmanagement vor Bedienungsanleitungen enthalten sind. Ort. Ihr Feedback fließt direkt in die Abweichungen Ihres Produktes zu dieser Weiterentwicklung unserer Produkte mit ein. -
Seite 8: Lieferumfang
LIEFERUMFANG 1. USB-Port 2. Kopfhörerausgang 3. Lautsprecher 4. (+): spiegelt das Bild horizontal,erhöht Lautstärke und markierte Werte im Menü, navigiert im Menü nach Rechts 5. (-): öffnet Lautstärke-Menü, verringert Lautstärke und markierte Werte im Menü, navigiert im Menü nach links 6. - Seite 9 17. Stromanschluss 18. 12V Adapter 19. VGA-Audio-In 20. Video- und Audio-In Adapter 21. VGA-In 22. HDMI-In 23. 8-36V DC-I, 5.5mm/2.5mm (+) 24. USB-B In für Touch- und USB HUB Funktion 25. Serial-In für Serial Touch Funktion 26. USB Kabel für Touch-und USB HUB Funktion 27.
-
Seite 10: Anschluss Des Displays
Größen, standardisierte Anschlüsse, neuer, leistungsfähigerer Chip für die Audio- und Bildwiedergabe, verbesserte Panels ANSCHLUSS DES DISPLAYS Um Ihr faytech Display ordnungsgemäß in Betrieb zu nehmen müssen Sie es mit mindestens einer Signalquelle, einer Stromversorgung und für den Gebrauch der Touchfunktion optional mit dem USB-Port Ihres PCs verbinden. -
Seite 11: Anschluss An Stromquelle
Treiberinstallation nicht mehr notwendig. Die Touch-Monitorserie unterstützt auch die Touch-Nutzung über den seriellen Port. Bitte bestellen Sie hierfür bei faytech ein Spezialkabel oder schließen Sie den seriellen Port gem. Anschlussdefinition im Kapitel Anschlussbelegung an. NUTZUNG RÜCKFAHRKAMERA / VIDEOKAMERA Der Touch-Monitor schaltet automatisch auf Video 2 um, wenn auf PIN6 ein 5-12V Signal anliegt. -
Seite 12: Usb Port
Plastikscheibe auf der Rückseite damit der Kontakt zwischen Batterie und Fernbedienung hergestellt wird. OSD-MENÜ-BEDIENUNG: Die Menü-Bedienung Ihres faytech-Displays ist einfach und logisch. Sie haben sechs Bedienknöpfe. MENU, +/rechts, -/links, runter(c), hoch(b), bestätigen(S). Mit MENU rufen Sie das OSD-Menü auf und schließen es auch wieder, in Untermenüs gehen Sie einen Schritt zurück. - Seite 13 (-) oder rechts (+). Auto Farbeinstellung: 2. Vertik.Position: Optimiert automatisch die Farbtemperatur Ihres Verschieben Sie die Position des Displaybildes nach faytech Displays. Gerne ändern Sie auf Wunsch die unten (-) oder oben (+). Farbwerte des Displays manuell. 3. Phase: Helligkeit: Lässt Sie die Halbbilddarstellung im Videobereich...
- Seite 14 Menü Einstellungen Einstellungen 1. Sprache 1. Werkseinstellungen: Ändern Sie hier die Sprache des OSD-Menüs. ktivieren Sie diese Einstellung wird das 2. OSD Horiz. Position: Display zurück auf die Werkseinstellungen Verschieben Sie die Position des OSD-Menüs esetzt, alle Änderungen, die Sie gemacht nach links (-) o.
-
Seite 15: Installation Touch-Display Unter Windows
INSTALLATION TOUCH-DISPLAY UNTER WINDOW S faytech´s eigene 4/5-wire USB/seriell TouchController-Serie basierend auf EETIs MER4485 Chipset unterstützt die Gestensteuerung von Win7 und Win8 sowie die Touchunterstützung bereits beim LogIn ohne zusätzliche Treiberinstallation. Entsprechend benötigen Sie unter diesen Betriebssystemen grundsätzlich keine Treiberinstallation. - Seite 16 Um die Installation mit allen Standardoptionen abzuschließen, können Sie bei allen folgenden Dialogen einfach „Next >“ drücken. Dieses Vorgehen empfehlen wir ausdrücklich! Über „Cancel“ können Sie die Installation jederzeit abbrechen, über „< Back“ können Sie jeweils zum vorherigen Dialog zurück wechseln. Bitte beachten Sie! Der Installationsvorgang ist auf Englisch, im späteren Programm wird die Sprache aber automatisch auf Ihre gewählte Landessprache eingestellt.
- Seite 17 6.„TouchKit - InstallShield Wizard“: Schließen Sie jetzt das USB-Kabel an und drücken Sie „OK“. Falls sich der „Neue Hardware gefunden“ Dialog von Windows öffnet, beenden Sie diesen bitte wieder. 7. „Setup Type“: Verwenden Sie mehrere Monitore aktivieren Sie dieses Kontrollkästchen, siehe auch Einstellen der Touch-Software.
-
Seite 18: Einstellen Der Faytech Touch - Software
Linearisierung ist die Abweichung Panels Druckpunkt geringer als bei einer 9-Punkte Linearisierung. In der Regel sind faytech Displays von Fabrik aus richtig eingestellt und sollten nicht linearisiert werden müssen. Über die Doppelklick-Geschwindigkeit stellen Sie ein, wie schnell Sie hintereinander auf das gleiche Objekt klicken müssen, um einen Doppelklick auszulösen. - Seite 19 Berührung nicht, beim loslassen des Touch-Panels wird an dieser Stelle ein Klick erzeugt. Rechts von den Maus-Modi gibt es die Schaltfläche Option. Folgende Einstellmöglichkeiten gibt es für Ihr faytech Display in diesem Untermenü: (die) Funktion Aktiviert die constant Touch-Funktion: reduziert Systemlast durch das Zusammenfassen mehrerer Touch-Panel Berührungen (Druckabweichungen) zu einem Mausklick.
- Seite 20 Bei der nächsten Funktion stellen Sie mit kuerzer<< bzw. >>laenger das Intervall in ms (Millisekunden) ein, nachdem die Funktion „rechte Maustaste gedrückt“ ausgeführt wird, wenn Sie mit dem Finger oder einem Stift auf die Touchfläche drücken. 3.(die) Werkzeuge In dieser Registerkarte können Sie Ihr faytech Touch-Panel erneut Funktionen 4-Punkte-Kalibrierung, Loeschen und Kalibrieren, Linearisierung und Zeichen-Test einstellen.
- Seite 21 Prinzip. Führen Sie diese beiden Funktionen bitte nur durch, wenn Sie trotz 4-Punkte-Kalibrierung und Optimierung im Register „Koeffizient im Randbereich“ kein zufriedenstellendes Ergebnis hinsichtlich der Genauigkeit Ihres faytech Touch-Displays erzielen. Mit der 25-Punkte- Linearisierung stellen Sie Ihren Touch-Monitor mit der größtmöglichen Genauigkeit ein.
- Seite 22 Monitor angeschlossen wird. Über die Funktions-Modus Einstellungen können Sie die Größe der Touch- Fläche auf Ihrem faytech Touch-Monitor einstellen bzw. begrenzen. Wählen Sie z.B. die Funktion „rechter Bildschirm“ aus funktioniert nach einer neuen Kalibrierung nur noch die rechte Seite als Touchfläche.
- Seite 23 Die beiden letzten Registerkarten stellen lediglich informative Inhalte zur Verfügung, Einstellmöglichkeiten gibt es in diesen Registern keine. Registerkarte (die) Hardware informiert über die Bauart des faytech Touchdisplays und die verwendete Firmware. Die Registerkarte Infos über zeigt die Treiberversion und Informationen zum Programmierer der Software an.
-
Seite 24: Fehler Vermeiden / Fehler Beheben
FEHLER VERMEIDEN / FEHLER BEHEBEN Durch die vielen Anschluss- und Einsatzmöglichkeiten des Displays besteht die Gefahr, dass es bei der Inbetriebnahme zu Problemen kommt. Im Folgenden stellen wir die häufigsten Fehlerursachen und Fehlerlösungen dar: BEIM ANSCHLUSS: Gehen Sie beim Anschluss der Kabel bitte vorsichtig vor und achten Sie darauf, dass Sie die richtigen Stecker in der richten Ausrichtung nutzen. - Seite 25 Bildschirm zeigt nur „Ungültiges Format“: D.h. der Bildschirm kann das anliegende Signal nicht verarbeiten. Z.B. unterstützt faytech´s Monitor keine Bildwiederholfrequenzen über 75Hz. Wenn Sie der Meinung sind dass der Monitor das anliegende Signal darstellen können sollte kontaktieren Sie bitte unseren Service mit der Angabe, welches Signal von welchem Gerät anliegt.
-
Seite 26: Technische Daten
Bild ist auf dem Kopf: Drücken Sie (bei Anliegen eines Signals) die + Taste. Hiermit schalten Sie zwei verschiedene Modi durch (Original, Spiegelung Oben/Unten) TECHNISCHE DATEN Änderungen im Sinne des technischen Fortschritts vorbehalten TIMING-PARAMETER UND UNTERSTÜTZTE VGA-AUFLÖSUNGEN Timing-Parameter: 7" : Dot Clock：170MHZ Analog / Digital Scanning Frequency (H, V) 30~83KHZ, 50~76HZ 8":... -

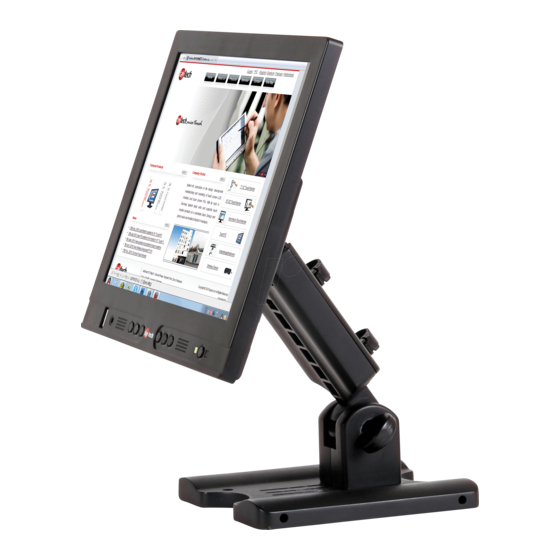

Seite 27: Inch Touch Monitor V2
7 INCH TOUCH MONITOR V2 Displaygehäuse (cm): 17,90 x 12,30 x 3.0 Bildschirmdiagonale (Zoll/cm): 7/17,78 Display (cm): 15,40 x 9,00 Befestigung (cm): Befestigungsschiene, zusätzlich VESA-75-Bohrung Brutto-Gewicht (inkl Verpackung, kg): 1,80 Netto-Display-Gewicht (kg): 0,40 Seitenverhältnis: 16:10 Physikalische Auflösung: 1024 x 600 Maximal darstellbare Auflösung:... -
Seite 28: Inch Touch Monitor V2
8 INCH TOUCH MONITOR V2 Displaygehäuse (cm): 19,80 x 16,80 x 3,20 Bildschirmdiagonale (Zoll/cm): 8/20,32 Display (cm): 16,20 x 12,2 Befestigung (cm): Befestigungsschiene, zusätzlich VESA-75-Bohrung Brutto-Gewicht (inkl Verpackung, kg): 2,05 Netto-Display-Gewicht (kg): 0,60 Seitenverhältnis: Physikalische Auflösung: 1024x 768 Maximal darstellbare Auflösung: 1920 x 1200 Anzahl darstellbare Farben: 16.7M... -
Seite 29: 10 Inch Touch Monito R V2
10 INCH TOUCH MONITO R V2 Displaygehäuse (cm): 23,50 x 20,20 x 3,20 Bildschirmdiagonale (Zoll/cm): 9.7/24.64 Display (cm): 19,7 x 14,7 Befestigung (cm): Befestigungsschiene, zusätzlich VESA-75-Bohrung Brutto-Gewicht (inkl Verpackung, kg): 2,20 Netto-Display-Gewicht (kg): 0,75 Seitenverhältnis: Physikalische Auflösung: 1024 x 768 Maximal darstellbare Auflösung: 1920 x 1200 Anzahl darstellbare Farben:... -
Seite 30: Anschlussbelegungen
ANSCHLUSSBELEGUNGEN Vorbemerkung: Bitte achten Sie auf die richtige PIN-Belegung. PIN1, PIN2,…, gem. folgendem Schaubild:Vorsicht, dies ist die Mainboard-Seite, NICHT die Kabelseite! POWER: 8-36V DC-IN (5.5mm/2.5mm) INNENPOL + Außendurchmesser Verschraubung: VIDEO: 1: AUDIO_IN_R 3:AV1 5: AV2 7: Pr+ 9: Y+ 2: AUDIO_IN_L 4:GND 6: CarControl 8: GND 10: Pb+... - Seite 31 ENGLISH...
-
Seite 32: Warranty
If it is found that faytech's Product has been returned without cause and is still serviceable, Customer will be notified and the Product returned at Customer's expense. - Seite 33 If your device does have a defect within the warranty period, please contact faytech directly. The warranty period is 24 months from the date of purchase under the following conditions: ...
-
Seite 34: General Warning
ONGOING CHANGES: faytech produces its displays in China with German know-how and quality management. Your feedback is the most valuable information for the improvement of our products. Continuous production and product improvement is our primary goal. For this reason, there may be improvements in our products which are not yet included in this user's guide. -
Seite 35: Components
COMPONENTS: 1. USB-Port 2. Ear-out 3. Loudspeaker 4. (+): flips picture horizontally, once OSD opened increases volume or values, navigates through OSD menu to the RIGHT. 5. (-): opens volume-menu, decreases volume and marked values in OSD menu, navigates through OSD menu to the LEFT. 6. - Seite 36 24 25 17. Power Supply 18. 12 V Adaptor 19. VGA-Audio-In 20. Video- and Audio-In adaptor 21. VGA-In 22. HDMI-In 23. 8-36V DC-I, 5.5mm/2.5mm (+) 24. USB-B In for Touch- and USB HUB Function 25. Serial-In for Serial Touch function 26.
-
Seite 37: Display Connection
TO CONNECT THE SIGNA L SOURCE, you have the following options: On a PC: Connect the VGA cable from the faytech monitor to the VGA output of your PC graphics card. Please select SOURCE VGA, so you have an image on the display. ... -
Seite 38: Connect To Power
CONNECT TO POW ER You can connect the faytech display with the included 100V/240V plug or the 12V power adapter. Insert one of these power sources into the 8-36V DC-IN. Another alternative is to connect another 8-36V source to the DC-IN. Please pay attention not to mix the polarity (+ is inside)! Please make secure that the power source has enough current, at 12V it is max. -
Seite 39: Display Operation
OSD-MENU-OPERATION The Menu operation of the faytech display is simple and logical. You have six control buttons. MENU, +/right, -/left, down(c), up(b), confirm(S). Pressing MENU brings up the OSD menu and closes it again with another press, in sub menus you go back one step by pressing MENU. - Seite 40 To reduce (-) or enlarge (+) the horizontal size of the 10. Volume: To adjust the volume of the built-in speakers. Use - to image on the faytech display. Exit: reduce the volume and use + to increase it. Return to the main menu or submenu.
-
Seite 41: Installation Of The Touch-Driver Under Windows
INSTALLATION OF THE TOUCH-DRIVER UNDER WINDOWS faytech´s own 4/5-wire USB/serial TouchController series based on EETIs MER4485 chipset supports the gesture control of Win7 and Win8 as well as the use of the touch already within the LogIn window without further driver installation. We suggest to not install any additional drivers under Win7 or Win8 operation system. - Seite 42 “Next system boot up” a calibration will be performed on the next system reboot. You can carry out a calibration at any time after the TouchKit program is installed. (See “Setting up the faytech Touch software”.) After making your selection on this screen, click “Next”. 6."TouchKit - InstallShield Wizard":...
- Seite 43 Connect the USB cable now and press "OK". If the "New Hardware Found" dialog of Windows opens, please cancel it. 7. "Setup Type": If you plan to use multiple monitors, please choose this box. (See “Setting up the faytech Touch software”.) 8."Choose Destination Location": Accept the default destination or choose your own then press "Next".
-
Seite 44: Setting Up The Faytech Touch Software
If the USB controller icon is not showing, please disconnect the USB cable from your PC and connect it again. For more help, Please go to the “Troubleshooting” section. SETTING UP THE FAYTECH TOUCH SOFTWARE Start the administration program by going to “Start - Programs -TouchKit – Configure Utility”. (If you accepted all the defaults the program may be at “Start –... - Seite 45 Under linearization, you can choose the number of linearization points under the Tools - linearization setting. On a 25-point linearization the deviation of a touched point will be less than on a 9-point linearization. In general, the faytech displays have been set correctly and should not be linearized.
- Seite 46 On the far right of the mouse icon, there is an Option button. The following options are available for the faytech display in this submenu: Enable Constant Touch: is the function to check to enable the driver to determine if the most recent touched position is the same as the previously touched point.
- Seite 47 8. Tools tab: You can adjust the faytech touch panel calibration with the functions called 4 Points Calibration, Clear and Calibrate, Linearization and Draw Test. Start by performing the 4 points calibration.
- Seite 48 Display tab when you run the Touchkit Configure utility. If you did not select this option, you will not see a Display tab. You can have up to four faytech touch-screens connected simultaneously. You can also use a (non-touch) display and a touch screen. In the example below, the touch-screen is display "1", while the second display "2"...
- Seite 49 The Operation mode settings allow you to set the size of the touch area on your faytech touch-screen. E.g. if you select the "right screen“, after a new calibration only the right side of the monitor will work as a touch area.
- Seite 50 11. Hardware and About tabs: The last two tabs are for information only - there are no options to select on these tabs. The Hardware tab gives information about the design of the faytech touch display and the firmware used.
-
Seite 51: Troubleshooting
12. Touchkit program in the taskbar With the Touch Kit icon in the taskbar, you can use a right mouse click to make quick changes in many of the Touch Kit settings. The individual functions have already been described in this chapter. -
Seite 52: Startup
Avoid short circuits! Please be careful before connecting power to the display that there are no cables that have not yet been connected at both ends. If the monitor does not power up, try another outlet or another power source. ... - Seite 53 Stripes / errors in the image Pixel error: Each faytech display has been thoroughly tested and sold with no pixel defects. If there is a pixel error at your display, please contact us for Support. ...
-
Seite 54: Technical Data
TECHNICAL DATA Changes in the sense of technical progress reserved. TIMING-PARAMETER AND SUPPORTED VGA-RESOLUTION Timing-Parameter: 7" : Dot Clock：170MHZ Analog / Digital Scanning Frequency (H, V) 30~83KHZ, 50~76HZ 8": Dot Clock：170MHZ Analog / Digital Scanning Frequency (H, V) 30~83KHZ, 50~76HZ 10": Dot Clock：170MHZ Analog / Digital Scanning Frequency (H, V) 30~83KHZ, 50~76HZ... -
Seite 55: Inch Touch Monitor V2
7 INCH TOUCH MONITOR V2 Display case (cm): 17.90 x 12.30 x3.0 Screen diagonal (Inch/cm): 7/17.78 Display active screen size (cm): 15.36 x 9.00 Mounting (cm): mounting rail, additional VESA-75 on the back Gross weight (inclusive cartonage, kg): 1.80 Net weight (kg): 0.40... -
Seite 56: Inch Touch Monitor V2
8 INCH TOUCH MONITOR V2 Display case (cm): 19.80 x 16.80 x 3.20 Screen diagonal (Inch/cm): 8/20.32 Display active screen size (cm): 16.20 x 12.2 Mounting (cm): mounting rail, additional VESA-75 on the back Gross weight (inclusive cartonage, kg): 2.05 Net weight (kg): 0.60 Aspect ratio:... - Seite 57 10 INCH TOUCH MONITOR V2 Display case (cm): 23.50 x 20.20 x 3.20 Screen diagonal (Inch/cm): 9.7/24.64 Display active screen size (cm): 19.7 x 14.7 Mounting (cm): mounting rail, additional VESA-75 on the back Gross weight (inclusive cartonage, kg): 2.20 Net weight (kg): 0.75 Aspect ratio:...
- Seite 58 PIN ASSIGNMENT Preface: Please observe the correct pin assignment. PIN1, PIN2, ..., according following graphs. Please keep in mind: this is the side of the mainboard, NOT the cable PIN assignment POWER: 8-36V DC-IN (5.5mm/2.5mm) INSIDE POLARIZATION + Outer Dimension Screwable Lock: VIDEO: 1: AUDIO_IN_R 3: AV1...
- Seite 59 Wenden Sie sich bei einem mutmaßlichen Defekt bitte immer zunächst an uns. Unsere ausgebildeten Fachkräfte helfen Ihnen gerne weiter. Liegt tatsächlich ein Defekt vor erhalten Sie über support@faytech.de eine RMA-Nr. (Return Merchandise Authorization). Senden Sie das defekte Teil mit deutlicher Anbringung der RMA-Nr. an obige Adresse ein. Zubehörteile wie Kabel, Adapter oder Netzteile tauschen wir in der Regel unkompliziert vorab aus.
- Seite 60 Anything received with postage due will be returned to you without any testing or resolution. Within the first 30 days after you buy a new faytech product, we will refund your shipping costs for returned products. For the rest of the warranty period, we will pay the shipping costs for any repaired or replaced items that we ship back to you.
