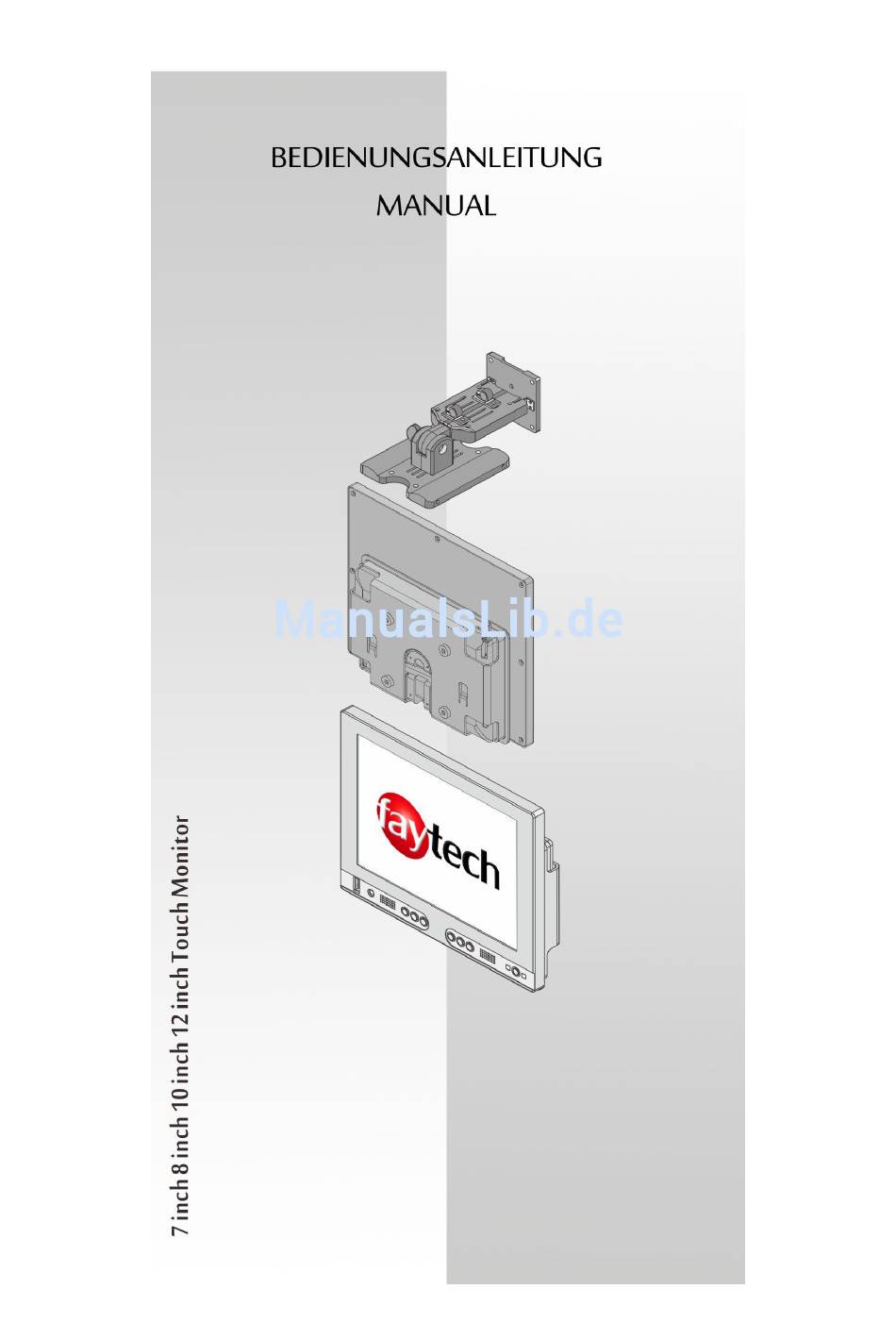

Faytech FT07TMB Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Faytech FT07TMB
Inhaltszusammenfassung für Faytech FT07TMB
-
Seite 2: Inhaltsverzeichnis
Bedienung Display ......................12 Fernbedienung: ......................12 OSD-Menü-Bedienung: ..................... 12 Installation Touch-Display unter Windows ............... 15 Einstellen der faytech Touch - Software ................18 Fehler vermeiden / Fehler beheben ................. 24 Beim Anschluss: ......................24 Bei der Inbetriebnahme: .................... 24 Technische Daten ...................... - Seite 3 Display Operation ......................39 The remote control ....................39 OSD-Menu-Operation ....................39 Installation of the Touch-Driver under Windows .............. 41 Setting up the faytech Touch software ................44 Troubleshooting ........................ 51 Physical Setup: ......................51 Startup: ........................52 Technical Data ......................... 53 Timing-Parameter and supported VGA-resolution ............
- Seite 5 DEUTSCH...
-
Seite 6: Garantie
Defekt innerhalb der Garantiezeit werden. Der Nachweis des aufweisen, wenden sie sich bitte direkt an Garantieanspruches ist durch eine faytech. Die Garantiezeit beträgt 24 Monate, ordnungsgemäße Kaufbestätigung (Quittung gerechnet von dem Tag des Kaufes, zu oder Rechnung) zu erbringen. -
Seite 7: Aktualitäts-Hinweis
AKTUALITÄTS-HINW EIS: Aus diesem Grund kann es in unseren faytech produziert seine Produkte in China Produkten bereits Verbesserungen geben, mit deutschem Entwicklungs- Know-how die noch nicht in den jeweiligen und deutschem Qualitätsmanagement vor Bedienungsanleitungen enthalten sind. Ort. Ihr Feedback fließt direkt in die Abweichungen Ihres Produktes zu dieser Weiterentwicklung unserer Produkte mit ein. -
Seite 8: Lieferumfang
LIEFERUMFANG 1. USB-Port 2. Kopfhörerausgang 3. Lautsprecher 4. (+): spiegelt das Bild horizontal,erhöht Lautstärke und markierte Werte im Menü, navigiert im Menü nach Rechts 5. (-): öffnet Lautstärke-Menü, verringert Lautstärke und markierte Werte im Menü, navigiert im Menü nach links 6. - Seite 9 17. Stromanschluss 18. 12V Adapter 19. VGA-Audio-In 20. Video- und Audio-In Adapter 21. VGA-In 22. HDMI-In 23. 8-36V DC-I, 5.5mm/2.5mm (+) 24. USB-B In für Touch- und USB HUB Funktion 25. Serial-In für Serial Touch Funktion 26. USB Kabel für Touch-und USB HUB Funktion 27.
-
Seite 10: Anschluss Des Displays
Größen, standardisierte Anschlüsse, neuer, leistungsfähigerer Chip für die Audio- und Bildwiedergabe, verbesserte Panels ANSCHLUSS DES DISPLAYS Um Ihr faytech Display ordnungsgemäß in Betrieb zu nehmen müssen Sie es mit mindestens einer Signalquelle, einer Stromversorgung und für den Gebrauch der Touchfunktion optional mit dem USB-Port Ihres PCs verbinden. -
Seite 11: Anschluss An Stromquelle
Treiberinstallation nicht mehr notwendig. Die Touch-Monitorserie unterstützt auch die Touch-Nutzung über den seriellen Port. Bitte bestellen Sie hierfür bei faytech ein Spezialkabel oder schließen Sie den seriellen Port gem. Anschlussdefinition im Kapitel Anschlussbelegung an. NUTZUNG RÜCKFAHRKAMERA / VIDEOKAMERA Der Touch-Monitor schaltet automatisch auf Video 2 um, wenn auf PIN6 ein 5-12V Signal anliegt. -
Seite 12: Usb Port
Plastikscheibe auf der Rückseite damit der Kontakt zwischen Batterie und Fernbedienung hergestellt wird. OSD-MENÜ-BEDIENUNG: Die Menü-Bedienung Ihres faytech-Displays ist einfach und logisch. Sie haben sechs Bedienknöpfe. MENU, +/rechts, -/links, runter(c), hoch(b), bestätigen(S). Mit MENU rufen Sie das OSD-Menü auf und schließen es auch wieder, in Untermenüs gehen Sie einen Schritt zurück. - Seite 13 (-) oder rechts (+). Auto Farbeinstellung: 2. Vertik.Position: Optimiert automatisch die Farbtemperatur Ihres Verschieben Sie die Position des Displaybildes nach faytech Displays. Gerne ändern Sie auf Wunsch die unten (-) oder oben (+). Farbwerte des Displays manuell. 3. Phase: Helligkeit: Lässt Sie die Halbbilddarstellung im Videobereich...
- Seite 14 Menü Einstellungen Einstellungen 1. Sprache 1. Werkseinstellungen: Ändern Sie hier die Sprache des OSD-Menüs. ktivieren Sie diese Einstellung wird das 2. OSD Horiz. Position: Display zurück auf die Werkseinstellungen Verschieben Sie die Position des OSD-Menüs esetzt, alle Änderungen, die Sie gemacht nach links (-) o.
-
Seite 15: Installation Touch-Display Unter Windows
INSTALLATION TOUCH-DISPLAY UNTER WINDOW S faytech´s eigene 4/5-wire USB/seriell TouchController-Serie basierend auf EETIs MER4485 Chipset unterstützt die Gestensteuerung von Win7 und Win8 sowie die Touchunterstützung bereits beim LogIn ohne zusätzliche Treiberinstallation. Entsprechend benötigen Sie unter diesen Betriebssystemen grundsätzlich keine Treiberinstallation. - Seite 16 Um die Installation mit allen Standardoptionen abzuschließen, können Sie bei allen folgenden Dialogen einfach „Next >“ drücken. Dieses Vorgehen empfehlen wir ausdrücklich! Über „Cancel“ können Sie die Installation jederzeit abbrechen, über „< Back“ können Sie jeweils zum vorherigen Dialog zurück wechseln. Bitte beachten Sie! Der Installationsvorgang ist auf Englisch, im späteren Programm wird die Sprache aber automatisch auf Ihre gewählte Landessprache eingestellt.
- Seite 17 6.„TouchKit - InstallShield Wizard“: Schließen Sie jetzt das USB-Kabel an und drücken Sie „OK“. Falls sich der „Neue Hardware gefunden“ Dialog von Windows öffnet, beenden Sie diesen bitte wieder. 7. „Setup Type“: Verwenden Sie mehrere Monitore aktivieren Sie dieses Kontrollkästchen, siehe auch Einstellen der Touch-Software.
-
Seite 18: Einstellen Der Faytech Touch - Software
Linearisierung ist die Abweichung Panels Druckpunkt geringer als bei einer 9-Punkte Linearisierung. In der Regel sind faytech Displays von Fabrik aus richtig eingestellt und sollten nicht linearisiert werden müssen. Über die Doppelklick-Geschwindigkeit stellen Sie ein, wie schnell Sie hintereinander auf das gleiche Objekt klicken müssen, um einen Doppelklick auszulösen. - Seite 19 Berührung nicht, beim loslassen des Touch-Panels wird an dieser Stelle ein Klick erzeugt. Rechts von den Maus-Modi gibt es die Schaltfläche Option. Folgende Einstellmöglichkeiten gibt es für Ihr faytech Display in diesem Untermenü: (die) Funktion Aktiviert die constant Touch-Funktion: reduziert Systemlast durch das Zusammenfassen mehrerer Touch-Panel Berührungen (Druckabweichungen) zu einem Mausklick.
- Seite 20 Bei der nächsten Funktion stellen Sie mit kuerzer<< bzw. >>laenger das Intervall in ms (Millisekunden) ein, nachdem die Funktion „rechte Maustaste gedrückt“ ausgeführt wird, wenn Sie mit dem Finger oder einem Stift auf die Touchfläche drücken. 3.(die) Werkzeuge In dieser Registerkarte können Sie Ihr faytech Touch-Panel erneut Funktionen 4-Punkte-Kalibrierung, Loeschen und Kalibrieren, Linearisierung und Zeichen-Test einstellen.
- Seite 21 Prinzip. Führen Sie diese beiden Funktionen bitte nur durch, wenn Sie trotz 4-Punkte-Kalibrierung und Optimierung im Register „Koeffizient im Randbereich“ kein zufriedenstellendes Ergebnis hinsichtlich der Genauigkeit Ihres faytech Touch-Displays erzielen. Mit der 25-Punkte- Linearisierung stellen Sie Ihren Touch-Monitor mit der größtmöglichen Genauigkeit ein.
- Seite 22 Monitor angeschlossen wird. Über die Funktions-Modus Einstellungen können Sie die Größe der Touch- Fläche auf Ihrem faytech Touch-Monitor einstellen bzw. begrenzen. Wählen Sie z.B. die Funktion „rechter Bildschirm“ aus funktioniert nach einer neuen Kalibrierung nur noch die rechte Seite als Touchfläche.
- Seite 23 Die beiden letzten Registerkarten stellen lediglich informative Inhalte zur Verfügung, Einstellmöglichkeiten gibt es in diesen Registern keine. Registerkarte (die) Hardware informiert über die Bauart des faytech Touchdisplays und die verwendete Firmware. Die Registerkarte Infos über zeigt die Treiberversion und Informationen zum Programmierer der Software an.
-
Seite 24: Fehler Vermeiden / Fehler Beheben
FEHLER VERMEIDEN / FEHLER BEHEBEN Durch die vielen Anschluss- und Einsatzmöglichkeiten des Displays besteht die Gefahr, dass es bei der Inbetriebnahme zu Problemen kommt. Im Folgenden stellen wir die häufigsten Fehlerursachen und Fehlerlösungen dar: BEIM ANSCHLUSS: Gehen Sie beim Anschluss der Kabel bitte vorsichtig vor und achten Sie darauf, dass Sie die richtigen Stecker in der richten Ausrichtung nutzen. - Seite 25 Bildschirm zeigt nur „Ungültiges Format“: D.h. der Bildschirm kann das anliegende Signal nicht verarbeiten. Z.B. unterstützt faytech´s Monitor keine Bildwiederholfrequenzen über 75Hz. Wenn Sie der Meinung sind dass der Monitor das anliegende Signal darstellen können sollte kontaktieren Sie bitte unseren Service mit der Angabe, welches Signal von welchem Gerät anliegt.
-
Seite 26: Technische Daten
Bild ist auf dem Kopf: Drücken Sie (bei Anliegen eines Signals) die + Taste. Hiermit schalten Sie zwei verschiedene Modi durch (Original, Spiegelung Oben/Unten) TECHNISCHE DATEN Änderungen im Sinne des technischen Fortschritts vorbehalten TIMING-PARAMETER UND UNTERSTÜTZTE VGA-AUFLÖSUNGEN Timing-Parameter: 7" : Dot Clock：170MHZ Analog / Digital Scanning Frequency (H, V) 30~83KHZ, 50~76HZ 8":... -
Seite 27: Inch Touch Monitor V2
7 INCH TOUCH MONITOR V2 Displaygehäuse (cm): 17,90 x 12,30 x 3.0 Bildschirmdiagonale (Zoll/cm): 7/17,78 Display (cm): 15,40 x 9,00 Befestigung (cm): Befestigungsschiene, zusätzlich VESA-75-Bohrung Brutto-Gewicht (inkl Verpackung, kg): 1,80 Netto-Display-Gewicht (kg): 0,40 Seitenverhältnis: 16:10 Physikalische Auflösung: 1024 x 600 Maximal darstellbare Auflösung: 1920 x 1200 Anzahl darstellbare Farben:... -
Seite 28: Inch Touch Monitor V2
8 INCH TOUCH MONITOR V2 Displaygehäuse (cm): 19,80 x 16,80 x 3,20 Bildschirmdiagonale (Zoll/cm): 8/20,32 Display (cm): 16,20 x 12,2 Befestigung (cm): Befestigungsschiene, zusätzlich VESA-75-Bohrung Brutto-Gewicht (inkl Verpackung, kg): 2,05 Netto-Display-Gewicht (kg): 0,60 Seitenverhältnis: Physikalische Auflösung: 1024x 768 Maximal darstellbare Auflösung: 1920 x 1200 Anzahl darstellbare Farben: 16.7M... -
Seite 29: 10 Inch Touch Monito R V2
10 INCH TOUCH MONITO R V2 Displaygehäuse (cm): 23,50 x 20,20 x 3,20 Bildschirmdiagonale (Zoll/cm): 9.7/24.64 Display (cm): 19,7 x 14,7 Befestigung (cm): Befestigungsschiene, zusätzlich VESA-75-Bohrung Brutto-Gewicht (inkl Verpackung, kg): 2,20 Netto-Display-Gewicht (kg): 0,75 Seitenverhältnis: Physikalische Auflösung: 1024 x 768 Maximal darstellbare Auflösung: 1920 x 1200 Anzahl darstellbare Farben:... -
Seite 30: Anschlussbelegungen
ANSCHLUSSBELEGUNGEN Vorbemerkung: Bitte achten Sie auf die richtige PIN-Belegung. PIN1, PIN2,…, gem. folgendem Schaubild:Vorsicht, dies ist die Mainboard-Seite, NICHT die Kabelseite! POWER: 8-36V DC-IN (5.5mm/2.5mm) INNENPOL + Außendurchmesser Verschraubung: VIDEO: 1: AUDIO_IN_R 3:AV1 5: AV2 7: Pr+ 9: Y+ 2: AUDIO_IN_L 4:GND 6: CarControl 8: GND 10: Pb+... - Seite 31 ENGLISH...
