- Seite 1 BEDIENUNGSANLEITUNG kapazitiver Touch-PC fay-002...
- Seite 2 Copyright © 2018-2020 faytech AG Deutsch - 2...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Vorwort Hinweise zur Dokumentation Disclaimer Copyright Auslieferungszustand Erklärung der Sicherheitssymbole Grundlegende Sicherheitsmaßnahmen Sorgfaltspflicht des Betreibers Anforderungen an das Bedienungspersonal Allgemeiner Warnhinweis Garantiebedingungen Produktbeschreibung Bestimmungsgemäße Verwendung Schnittstellen Tasten Status-LEDs Lieferumfang Installationsanleitung Transportieren Auspacken Montagemöglichkeiten Anschließen des Geräts Betrieb Erstes Einschalten und Treiberinstallation BIOS-Einstellungen Fehlerbehebung FAQs... -
Seite 4: Vorwort
Dokumentation können keine Ansprüche auf Änderung bereits gelieferter Produkte geltend gemacht werden. Copyright © faytech AG. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet.Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. -
Seite 5: Erklärung Der Sicherheitssymbole
Vorwort Erklärung der Sicherheitssymbole In der vorliegenden Betriebsanleitung werden die folgenden Sicherheitssymbole verwendet. Diese Symbole sollen den Leser vor allem auf den Text des nebenstehenden Sicherheitshinweises aufmerksam machen. Akute Verletzungsgefahr! Wenn der Sicherheitshinweis neben diesem Symbol nicht beachtet wird, GEFAHR besteht unmittelbare Gefahr für Leben und Gesundheit von Personen. -
Seite 6: Grundlegende Sicherheitsmaßnahmen
Vorwort Grundlegende Sicherheitsmaßnahmen Bevor der Touch-PC abgeschaltet werden darf, muss die laufende Software regulär beendet werden. Ansonsten können Daten auf der Festplatte verloren gehen. Lesen Sie dazu den Abschnitt Touch-PC ein- und ausschalten. Alle Anlagenteile abschalten, dann den Feldbus abkoppeln Vor dem Öffnen des Touch-PC-Gehäuses und immer, wenn der Touch-PC Achtung nicht für Steuerungszwecke eingesetzt wird, beispielsweise während der... -
Seite 7: Sorgfaltspflicht Des Betreibers
Vorwort Sorgfaltspflicht des Betreibers Der Betreiber muss sicherstellen, dass • der Touch-PC nur bestimmungsgemäß verwendet wird (siehe Kapitel Produktbeschreibung). • der Touch-PC nur in einwandfreiem, funktionstüchtigem Zustand betrieben wird. • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort des Touch-PCs zur Verfügung steht. -
Seite 8: Garantiebedingungen
Spezifikationen entspricht, vorausgesetzt, dass das Produkt an faytech zurückgegeben wird, die Transportkosten im Voraus bezahlt werden und dass das Produkt nach Prüfung durch faytech, wenn es innerhalb der angegebenen Werte und in Übereinstimmung mit der guten Ingenieurpraxis getestet wird, nicht den Spezifikationen gemäß... - Seite 9 Vorrichtung oder des Systems verursacht oder deren Sicherheit oder Wirksamkeit beeinträchtigt. Sollte Ihr Gerät innerhalb der Garantiezeit einen Defekt aufweisen, wenden Sie sich bitte direkt an faytech. Die Garantiezeit beträgt 24 Monate ab Kaufdatum unter den folgenden Bedingungen: •...
-
Seite 10: Produktbeschreibung

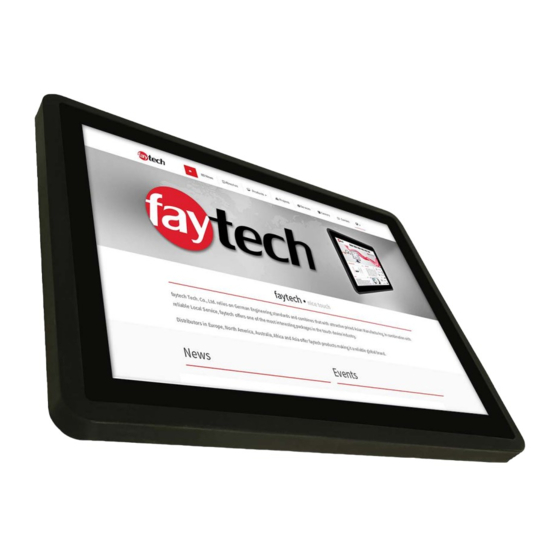

Produktbeschreibung Produktbeschreibung Bestimmungsgemäße Verwendung Der faytech kapazitiver Touch-PC series kommen in vielen verschiedenen Anwendungsbereichen zum Einsatz (In Industrie- oder Retail-Anwendungen). Vorderseite des 15" kapazitiver Touch-PC Das Herzstück der kapazitiven Touch-PC-Serie ist das fay-002 Industrie-Mainboard, angetrieben durch: J1900 einen Intel Celeron J1900 QuadCore Prozessor mit bis zu 2.42 GHz Frequenz, 4G RAM, 64G SSD... -
Seite 11: Schnittstellen
Produktbeschreibung Schnittstellen Schnitstellen des kapazitiver Touch-PC Rechte Seite des kapazitiver Touch-PC Stromversorgung Über die Buchse (1) wird die Stromversorgung des Touch-PCs hergestellt. Der DC-IN-Eingang (verschraubbar) beträgt 12V. Netzwerk-Anschluss Die RJ-45-Buchse (2, 3) ermöglicht den Anschluss des Touch-PCs an ein 10/100/1000 BASE-T Netzwerk. -
Seite 12: Audio- Und Mikrofonanschluss
4.RX3/4 4.A/+ 4.GPIO86 8.GPIO87 Linker Seite des kapazitiver Touch-PC RS232 / 485, COM2 Der Touch-PC verfügt über eine serielle Schnittstellen COM2 (11) vom Typ RS232 / RS485, im BIOS einstellbar. RS232 / 485, COM3 & 4 (3-PIN) Der Touch-PC verfügt über eine serielle Schnittstellen COM3 (12, 13) vom Typ RS232 / RS485, im BIOS einstellbar. -
Seite 13: Tasten
Mehrere Touch-PCs dieser Serie verfügen über zusätzliche Bedientasten an der Seite des Gerätes sowie eine LED-Anzeige. Verbunden mit dem GPIO On/Off Bedientasten des kapazitiver Touch-PC Tastenbelegung Input: Auswählen der Signal-Quelle Menu: Öffnen des OSD Menüs +/↑: Erhöhen der Lautstärke/Nach Oben navigieren (Menü) - /↓: Verringern der Lautstärke/Nach Unten navigieren (Menü) Power: An-/Ausschalten des Geräts... -
Seite 14: Status-Leds
Produktbeschreibung Status-LEDs Kein LED Keine Stromzufuhr Grüne LED Der Touch-PC ist eingeschaltet. Rote LED Der Touch-PC ist an eine Stromquelle angeschlossen, aber er ist derzeit ausgeschaltet. Bewegen oder Reinigen des Gerätes Achten Sie darauf, dass Sie das Gerät nur reinigen oder bewegen, wenn Achtung die LED-Leuchte ausgeschaltet ist. -
Seite 15: Installationsanleitung
4. Bitte bewahren Sie unbedingt die mitgelieferten Unterlagen auf, sie enthalten wichtige Informationen zum Umgang mit Ihrem Gerät. 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 6. Sollten Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Ihrer Bestellung feststellen, informieren Sie bitte den faytech Service. Deutsch - 15... -
Seite 16: Montagemöglichkeiten
Installationsanleitung Montagemöglichkeiten Es gibt mehrere Möglichkeiten, das Gerät zu montieren: 1. Verwenden Sie die VESA-75 oder VESA-100 Löcher auf der Rückseite, um sie an einer Wand oder an einem Stativ zu befestigen. VESA 75/100 Wandhalterung VESA Löcher VESA 75/100 Metallstandfuß 2. - Seite 17 3. Verwenden der Montageklammern, um das Gerät in einen Schrank zu integrieren. Diese Montagelösung nutzt die Schraublöcher, die für alle Peripheriegeräte verwendet werden können. Löcher Montageklammern Löcher Eigene Montagelösung Natürlich ist es auch möglich, eigene Montagelösungen zu verwenden. Hinweis faytech ist nicht verantwortlich für die ordnungsgemäße Verwendung der Montagen. Deutsch - 17...
-
Seite 18: Anschließen Des Geräts
Installationsanleitung Anschließen des Geräts Die Anschlüsse befinden sich an der Rückseite des Touch-PCs und sind im Kapitel Produktbeschreibung dokumentiert. Zum Starten schließen Sie ihr Gerät mit dem beliegenden AC Adapter an eine Stromquelle an oder nutzen Sie eine entsprechende 12V DC Stromquelle. Für alle Strominformationen siehe jeweiliges Produktetikett. -
Seite 19: Betrieb
Abschalten bei laufender Software einen Schaden zu verursachen. Um das Gerät optimal nutzen zu können, müssen Sie die richtigen Treiber für das Gerät herunterladen. Diese Treiber finden Sie auf der Website unter Downloads: www.faytech.com/downloads. Diese Serie verwendet das Mainboard fay-002 und benötigt daher die entsprechenden Treiber. -
Seite 20: Fehlerbehebung
4. Führt keiner der oben genannten Punkte zum Erfolg, kontaktieren Sie bitte unseren direkten Hersteller-Service, unter den unten angegeben Kontaktdaten. Touch Funktion is nicht genau 1. Bitte laden Sie sich von unserer Internetseite www.faytech.com die aktuellen Touch Treiber herunter. Führen Sie eine Neukalibrierung durch um den Touchscreen neu zu kalibrieren. FAQs Alles auf meinem Bildschirm ist spiegelverkehrt oder verkehrt herum, was soll ich tun? Innerhalb des OSD-Menüs können Sie das Bild spiegelverkehrt oder verkehrt herum einstellen. -
Seite 21: Service Und Support
Sie die Ware an uns zurücksenden. Wir akzeptieren keine unzureichend frankierten Pakete in unseren Servicezentren. Unzureichend frankierte Rücksendungen werden von uns direkt abgelehnt. Innerhalb der ersten 30 Tage nach dem Kauf eines neuen faytech-Produkts erstatten wir Ihnen die kompletten Rücksendekosten für defekte faytech Produkte. Für den Rest der Garantiezeit übernehmen wir die Versandkosten für reparierte oder ersetzte Artikel, die wir an Sie zurücksenden. -
Seite 22: Anhang
Anhang Anhang Technische Daten Artikelname 7" Kapazitiver Touch PC 8" Kapazitiver Touch PC 10" Kapazitiver Touch PC 10.1" Kapazitiver Touch PC Artikel-Nummer FT07N2807W4G64GCAP FT08N2807W4G64GCAP FT10J1900W4G64GCAP FT101J1900W4G64GCAP EAN-Nummer 6920734007530 6920734008537 6920734010585 6920734010561 Bildschirmdiagonale (inch/cm) 7/17.78 8/20.32 9.7/24.64 10.1/25.65 Aktiver Bereich Display (cm) 15.36×9.00... - Seite 23 Anhang Artikelname 12.1" Kapazitiver Touch PC 13.3" Kapazitiver Touch PC 15" Kapazitiver Touch PC 15.6" Kapazitiver Touch PC Artikel-Nummer FT12J1900W4G64GCAP FT133J1900W4G64GCAP FT15J1900W4G64GCAP FT156J1900W4G64GCAP EAN-Nummer 6920734012534 6920734013517 6920734015559 6920734016501 Bildschirmdiagonale (inch/cm) 12.1/30.73 13.3/33.78 15/38.10 15.6/39.6 Aktiver Bereich Display (cm) 24.60×18.40 29.37×16.52 30.40×22.80...
- Seite 24 Anhang Artikelname 17" Kapazitiver Touch PC 19" Kapazitiver Touch PC 21.5" Kapazitiver Touch PC Artikel-Nummer FT17J1900W4G64GCAP FT19J1900W4G64GCAP FT215J1900W4G64GCAP EAN-Nummer 6920734017553 6920734019106 6920734022144 Bildschirmdiagonale (inch/cm) 17/43.18 19/48.26 47.70×26.80 Aktiver Bereich Display (cm) 33.79×27.04 37.93×30.41 19.70×14.70 Seitenverhältnis 16:9 Physikalische Auflösung 1280×1024 1280×1024 1920×1080...
-
Seite 25: Approvals
FT19J1900W4G64GCAP 21.5” Capacitive Touch PC FT215J1900W4G64GCAP Die Firma faytech AG bestätigt hiermit, dass die bezeichneten Produkte mit der Richtlinie des Rates der Europäischen Union zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit, LVD Richtlinie, Funkanlagenrichtlinie und RoHS Richtlinie (2014/30/EU, 2014/35/EU, 2014/53/EU, 2011/65/EU, 2015/863/EU), sowie der US Richtlinie FCC Part 15 übereinstimmen. -
Seite 26: Interface Description
For 10”-21.5” Capacitive Touch PC, 12V DC power supply, USB, serial, RJ45, GPIO ports, audio input, video and audio outputs, W-LAN connection. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Bevollmächtigte. 21.03.2019, Shenzhen, China Arne Weber, managing founder of faytech AG Deutsch - 26... - Seite 27 Anhang Deutsch - 27...
