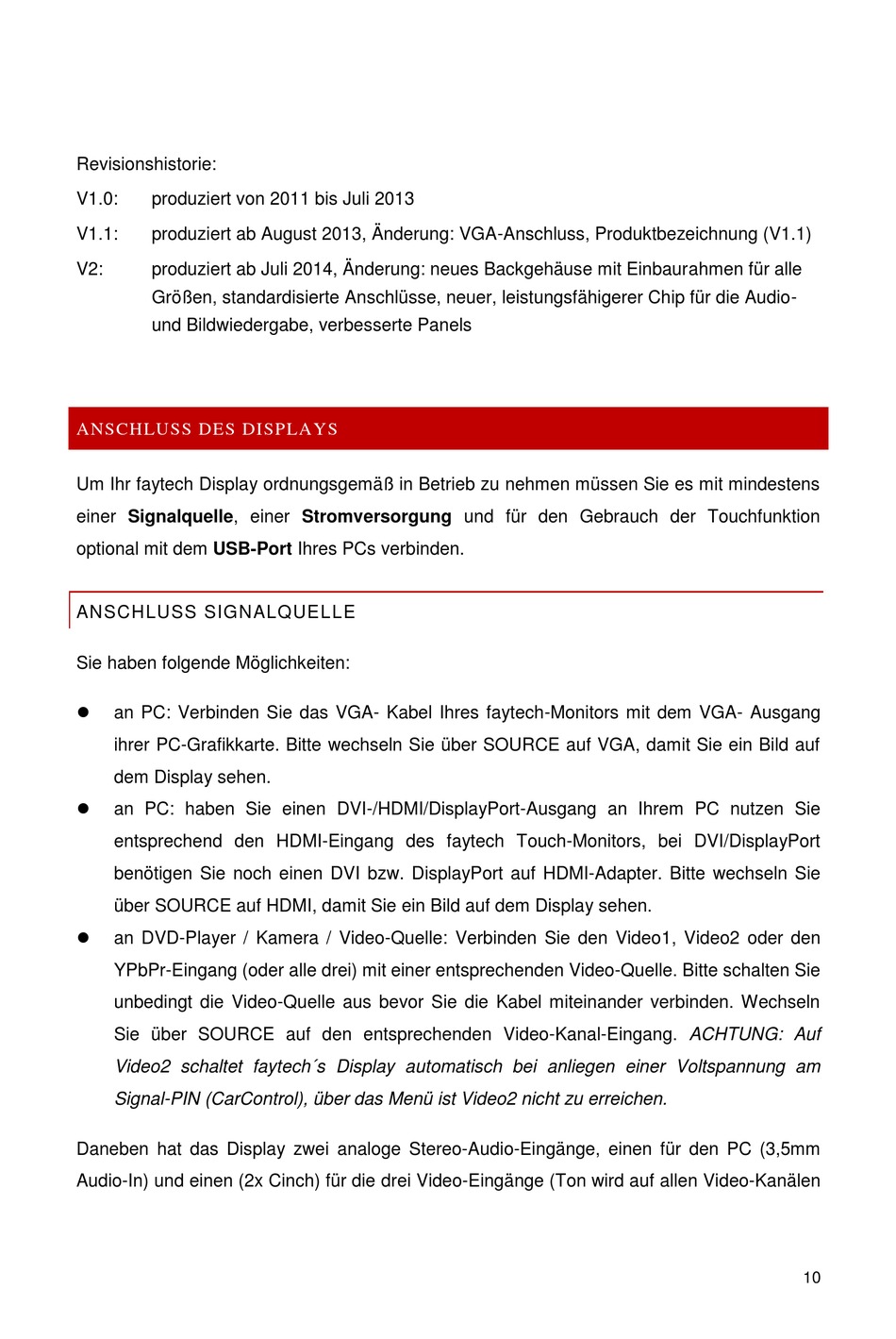

Revisionshistorie:
V1.0: produziert von 2011 bis Juli 2013
V1.1: produziert ab August 2013, Änderung: VGA-Anschluss, Produktbezeichnung (V1.1)
V2: produziert ab Juli 2014, Änderung: neues Backgehäuse mit Einbaurahmen für alle
Größen, standardisierte Anschlüsse, neuer, leistungsfähigerer Chip für die Audio-
und Bildwiedergabe, verbesserte Panels

ANSCHLUSS DES DISPLAYS

Um Ihr faytech Display ordnungsgemäß in Betrieb zu nehmen müssen Sie es mit mindestens
einer Signalquelle, einer Stromversorgung und für den Gebrauch der Touchfunktion
optional mit dem USB-Port Ihres PCs verbinden.

ANSCHLUSS SIGNALQUELLE

Sie haben folgende Möglichkeiten:

an PC: Verbinden Sie das VGA- Kabel Ihres faytech-Monitors mit dem VGA- Ausgang
ihrer PC-Grafikkarte. Bitte wechseln Sie über SOURCE auf VGA, damit Sie ein Bild auf
dem Display sehen.

an PC: haben Sie einen DVI-/HDMI/DisplayPort-Ausgang an Ihrem PC nutzen Sie
entsprechend den HDMI-Eingang des faytech Touch-Monitors, bei DVI/DisplayPort
benötigen Sie noch einen DVI bzw. DisplayPort auf HDMI-Adapter. Bitte wechseln Sie
über SOURCE auf HDMI, damit Sie ein Bild auf dem Display sehen.

an DVD-Player / Kamera / Video-Quelle: Verbinden Sie den Video1, Video2 oder den
YPbPr-Eingang (oder alle drei) mit einer entsprechenden Video-Quelle. Bitte schalten Sie
unbedingt die Video-Quelle aus bevor Sie die Kabel miteinander verbinden. Wechseln
Sie über SOURCE auf den entsprechenden Video-Kanal-Eingang. ACHTUNG: Auf
Video2 schaltet faytech´s Display automatisch bei anliegen einer Voltspannung am
Signal-PIN (CarControl), über das Menü ist Video2 nicht zu erreichen.
Daneben hat das Display zwei analoge Stereo-Audio-Eingänge, einen für den PC (3,5mm
Audio-In) und einen (2x Cinch) für die drei Video-Eingänge (Ton wird auf allen Video-Kanälen
10
