Q-SD
1. MIC 1 Buchse - In die Mikrofonanschlussbuchse können 6,3 mm (1/4") Klinkenstecker und
XLR- Stecker eingesteckt werden.
2. PHONO/AUX/LINE Schalter - Eingangsumschalter für jeden einzelnen Kanal. Kanal 1 und
2 können auf PHONO/AUX oder LINE, Kanal 3 auf LINE 3 oder LINE 4 gesetzt werden.
Die Wahlschalter für AUX1/PHONO1 und AUX2/PHONO2 befinden sich auf der
Geräterückseite.
3. Kanalvorverstärkung (GAIN) – Die Kanalvorverstärkungen sind nicht als
Lautstärkeregelung zu verstehen. Diese Regler dienen dazu, Verzerrungen zu vermeiden,
indem die Signale auf ein ideales Level angehoben werden, bevor sie zum Crossfader
gesendet werden. Mit den Kanalfadern auf Maximum kann man durch die GIAN
Drehknöpfe das Signal auf +4dB einpegeln (Am LED Balken abzulesen)
4. BASS/MID/TREBLE - Drehregler - Zum Anheben oder Absenken der Tiefen (LOW), Mitten
(MID) und Höhen (HI) des Ausgangssignals jedes einzelnen Kanals. Das Q-2422 bietet
"Rotary Kills" mit einer Ausgangssignalregelung von -35dB bis +15dB.
5. Master: Über diesen Schieberegler stellt man die Ausgangslautstärke ein. Senden Sie nie
Signale, die lauter als +4dB sind, da diese Ihre Lautsprecher beschädigen können. Denken
Sie daran, dass ein verzerrtes Signal aus dem Mischpult sich durch die Anlage nur noch
verstärkt. Sorgen Sie deshalb für saubere Signale zum und vom Mischpult.
6. Master-Ausgang Mono/Stereo Button: Mit diesem Schalter kann das Master Signal von
Stereo auf Mono umgeschaltet werden.
________________________________________________________________________________________
A
A
MERICAN
UDIO
Seite 10 von 44

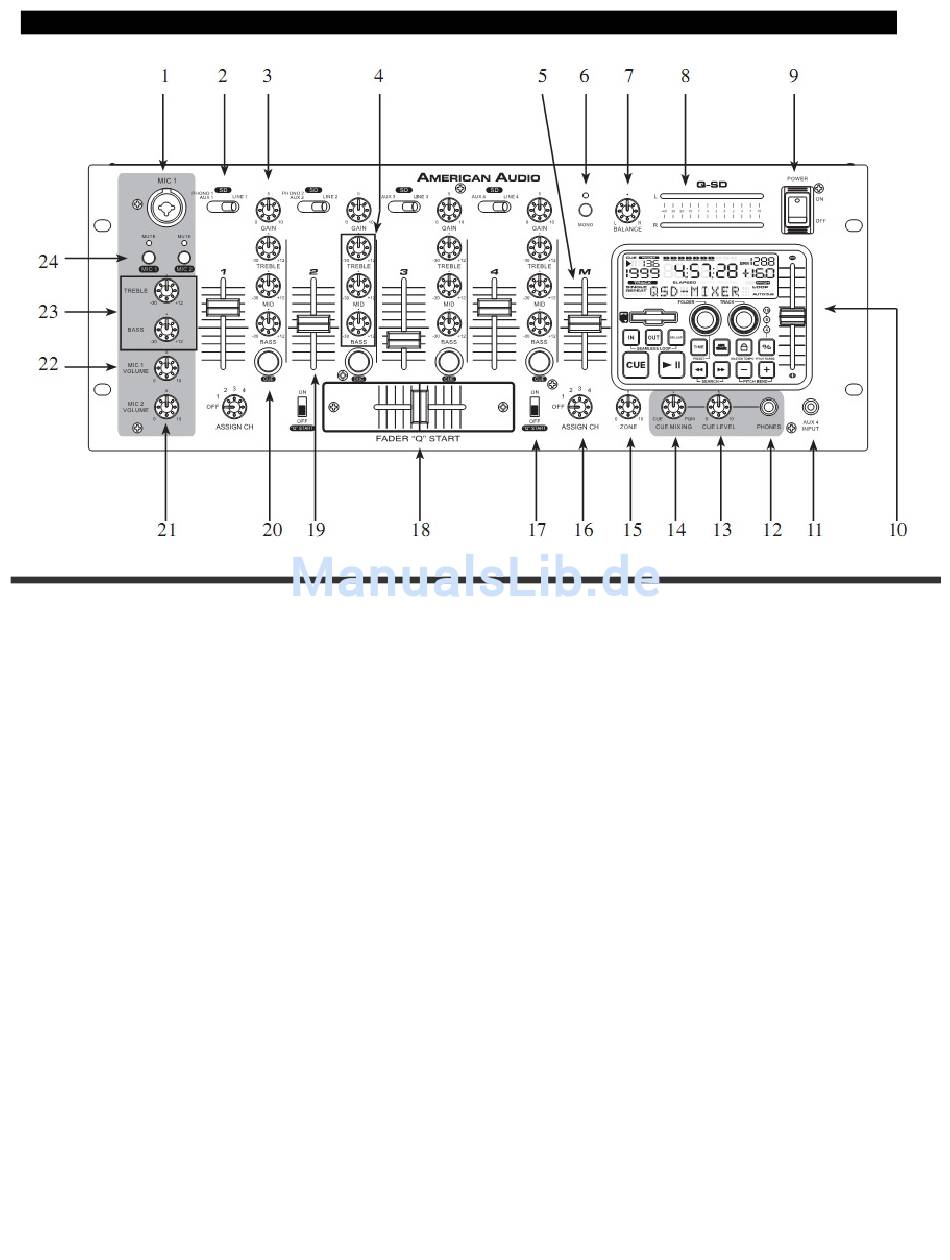

Vorderseite und Funktionen
