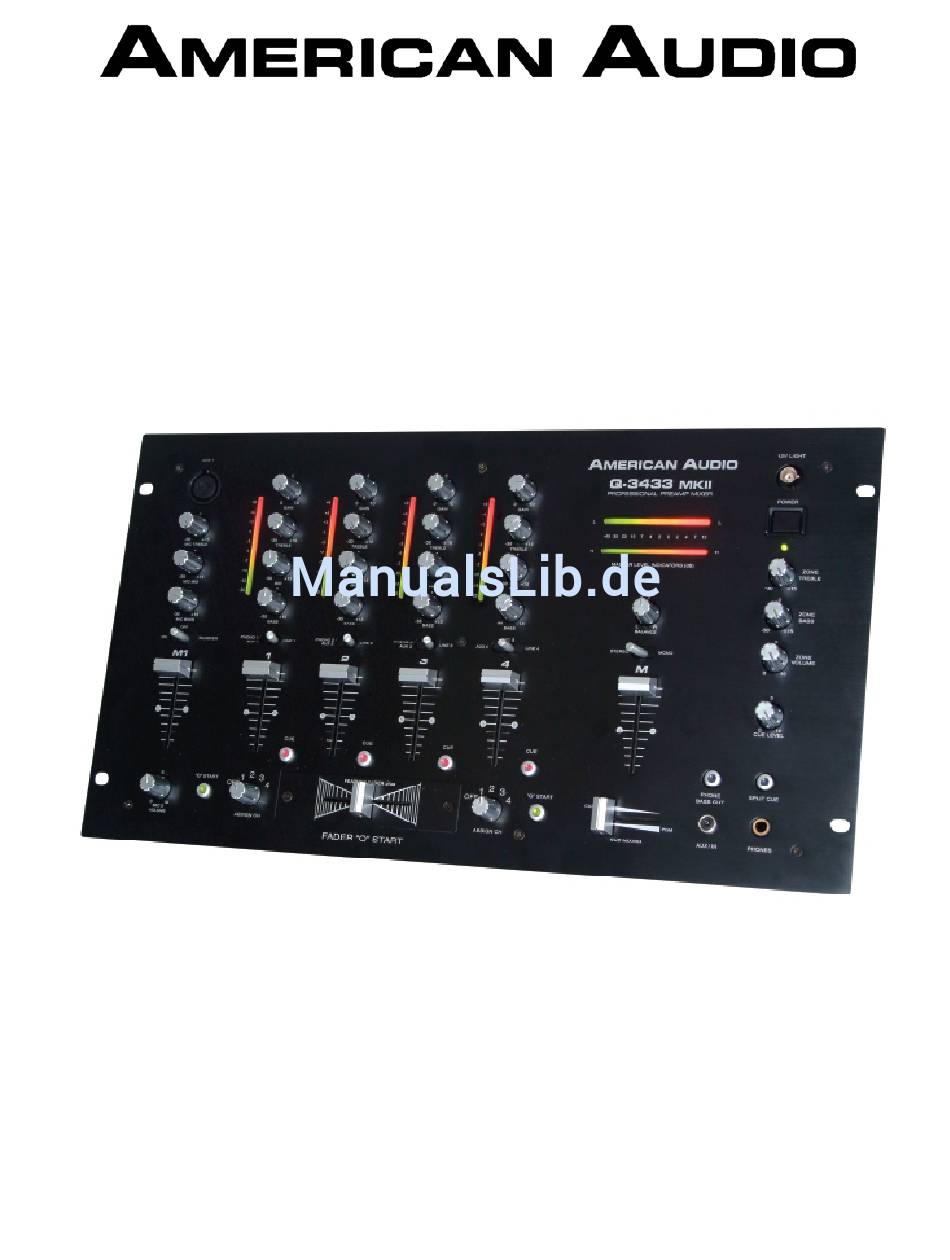

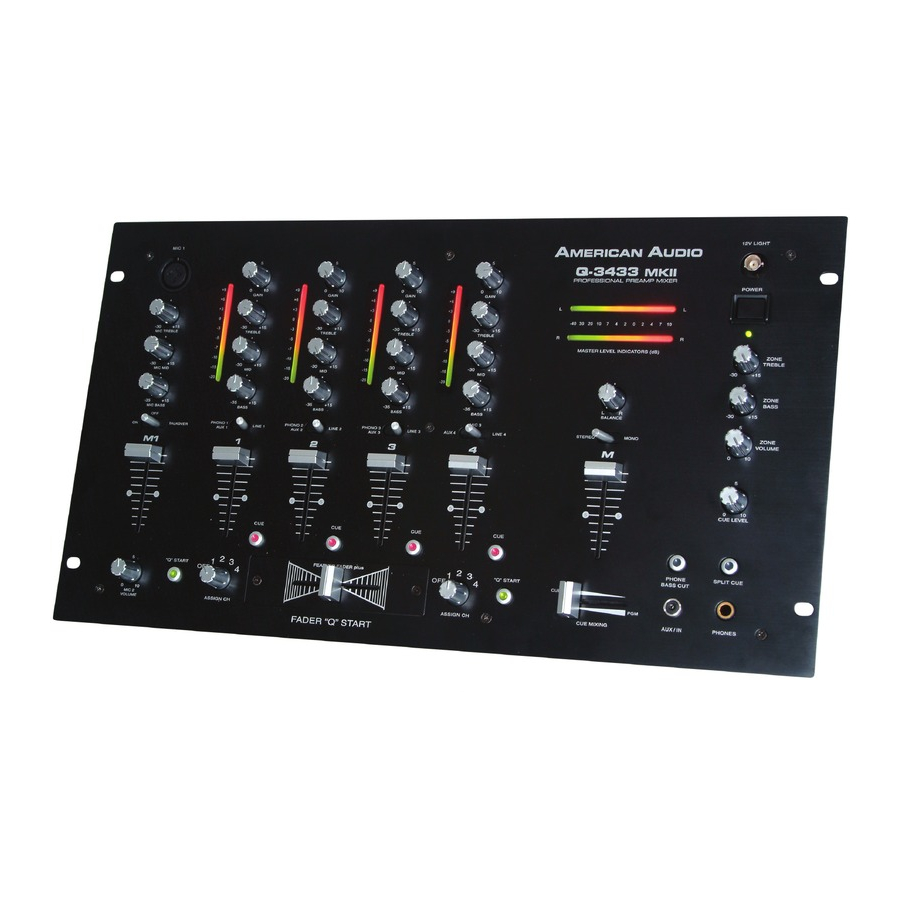

- Seite 1 Q-3433 MKII Proffessional Preamp Mixer BEDIENUNGSANLEITUNG __________________________________________________________________________ MERICAN UDIO Seite 1 von 21 www.americanaudio.eu...
- Seite 2 INHALT Seite 3: Sicherheitshinweise Seite 4: Sicherheitshinweise Seite 5: Sicherheitshinweise Seite 6: Spannung, Kundenhilfe und Servicecenter Seite 7: Gewährleistung und Registrierung Seite 8: Schnelleinstieg Seite 9: Schnelleinstieg Seiten 10 bis 12: Funktionsübersicht Vorderseite Seiten 13 und 14: Funktionsübersicht Rückseite Seite 15: Aufbau DJ Set Seite 16: Anschluss an ein Lautsprechersystem...
- Seite 3 Vielen Dank für den Kauf dieses hochwertigen AMERICAN AUDIO Geräts. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und heben Sie diese für die weitere Verwendung gut auf. Jedes AMERICAN AUDIO Gerät wird von uns werkseitig vor der Auslieferung überprüft. Sollten Sie dennoch einen Grund zur Beanstandung haben, wenden Sie sich bitte direkt an Ihren Fachhändler oder...
- Seite 4 Achtung ! Um das Risiko eines elektrischen Schocks zu minimieren, öffnen Sie bitte nie das Gehäuse dieses Gerätes. Im Inneren befinden sich keine Teile, die Sie selbst warten oder reparieren können. Bitte überlassen Sie Reparaturen einem Fachmann. Das Blitzsymbol im Dreieck soll den Nutzer auf Spannung führende Teile aufmerksam machen. Es warnt vor Elektroschocks bei Berührung dieser Teile.
-
Seite 5: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise! • Lesen Sie die Bedienungsanleitung, bevor Sie das Gerät verwenden! • Heben Sie die Anleitung und die Sicherheitshinweise gut auf • Entfernen Sie keine Sicherheitshinweise • Folgen Sie den Bedienanweisungen • Reinigen Sie das Gerät nur mit einem fusselfreien, trockenen Tuch. Verwenden Sie keine scharfen oder lösungsmittelhaltigen Reinigungsmittel. -
Seite 6: Produktinformationen
Schäden und Verletzungen. Ebenso halten Sie sich an die Serviceintervalle. Eine Missachtung der Hinweise führt unter Umständen zur Erlöschung jeglicher Gewährleistung. Kundenhilfe und Servicecenter American Audio bietet Ihnen eine Servicehotline für Fragen zum Gerät, zur Wartung und zur Gewährleistung. Alternativ finden Sie bereits viele Informationen auf unserer Webseite www.americanaudio.eu Die Servicezeiten sind Montag bis Freitag 8.30 bis 17.00 (MEZ) -
Seite 7: Gewährleistung Und Registrierung
Gewährleistung und Registrierung Die von uns vertriebenen Geräte werden mit einer europäischen Gewährleistung von 2 Jahren ausgeliefert. Die Gewährleistung umschließt Produktions- und Materialfehler, nicht jedoch üblichen Verschleiß. Im berechtigten Gewährleistungsfall übernehmen wir die Kosten für Material und Arbeitszeit. Die Geräte sind frei an uns zurückzusenden. Bitte haben Sie Verständnis, dass wir keine Sendungen annehmen können, die nicht frei an uns zurückgeschickt werden. - Seite 8 Auspacken: Jeder Q-3433 MKII wurde ausgiebig getestet und wird in einwandfreiem Zustand geliefert. Überprüfen Sie bitte sorgfältig den Lieferkarton und das Gerät auf Transportschäden, sowie die Vollständigkeit des Sets. Bemerken Sie Schäden an Karton oder Gerät, schalten Sie es bitte nicht ein und kontaktieren Sie Ihren zertifizierten AMERICAN AUDIO Händler.
- Seite 9 Schnellstart MASTER:Über diesen Schiebregler stellt man die Ausgangslautstärke ein. Senden Sie nie Signale, die lauter als +4dB sind, da diese Ihre Lautsprecher beschädigen können. Denken Sie daran, dass ein verzerrtes Signal aus dem Mischpult sich durch die Anlage nur noch verstärkt. Sorgen Sie deshalb für saubere Signale zum und vom Mischpult.
- Seite 10 3. Led VU Meter: Zeigt die Kanallautstärke 4. BASS/MID/TREBLE - Drehregler - Zum Anheben oder Absenken der Tiefen (LOW), Mitten (MID) und Höhen (HI) des Ausgangssignals jedes einzelnen Kanals. Das Q-3433 MKII bietet "Rotary Kills" mit einer Ausgangssignalregelung von -35dB bis +15dB.
- Seite 11 6. Kanalvorverstärkung (GAIN) – Kanalvorverstärkungen sind nicht Lautstärkeregelung zu verstehen. Diese Regler dienen dazu, Verzerrungen zu vermeiden, indem die Signale auf ein ideales Level angehoben werden, bevor sie zum Crossfader gesendet werden. Mit den Kanalfadern auf Maximum kann man durch die GAIN Drehknöpfe das Signal auf +4dB einpegeln (Am LED Balken abzulesen).
- Seite 12 19. Master Mono/ Stereo Umschalter: Umschalten des Mastersignals von Mono nach Stereo und umgekehrt 20. Cue Tasten: Zum Einschalten der Känäle, welche man vorhören möchte, wenn bei Cue Mixing Control, Cue gewählt wurde 21. Crossfader: der Crossfader ist der Schieberegler, der Übergänge zwischen zwei Kanälen möglich macht.
- Seite 13 Rückseite: Anschlüsse und Funktionen 28. Ground: GND (Erdungsklemmen). - Schließen Sie die Erdungskabel ihres Plattenspielers an diesen Klemmen an, um Brumm- oder Knackgeräusche zu verhindern. Die beiden Erdungsklemmen befinden sich auf der Geräterückseite und sind leicht erreichbar. 29. MIC 2 Buchse - Schließen Sie hier ihr Mikrofon mit 6,3 mm (1/4") Klinkenstecker an. Regeln Sie die Lautstärke über den MIC 2 VOLUME Drehregler.
- Seite 14 33. Eingangsbuchsen für CH-2. Plattenspieler mit Tonabnehmer für Mehrfachmodulation (MM) werden an die PHONO - Eingangsbuchse, CD-Spieler an der LINE 2- Eingangsbuchse angeschlossen. Musikinstrumente mit Line-Eingang und mit Stereoausgängen wie zum Beispiel Rhythmusmaschinen oder Sampler werden auch über die LINE-Eingangsbuchse angeschlossen.
- Seite 15 Typischer Aufbau des DJ Set __________________________________________________________________________ MERICAN UDIO Seite 15 von 21 www.americanaudio.eu...
- Seite 16 Typischer Anschluss an ein Lautsprechersystem Typischer Aufbau mit Anschluss an ein Lautsprechersystem über die symmetrischen XLR Ausgänge. Verwenden Sie diese Ausgänge wenn möglich immer. Verwenden Sie diesen Ausgang immer bei Übertragungswegen, von mehr als als 5 Metern. Dadurch wird ein sauberes, klares Signal gewährleistet.
- Seite 17 Reinigung Wegen Staub, Nebelrückständen und Rauch sollte der Mixer von Zeit zu Zeit gereinigt werden. 1. Verwenden Sie handelsüblichen Glasreiniger, ein weiches Tuch und wischen Sie vorsichtig über die Oberfläche des Mixers. 2. Verwenden Sie spezielles Spray (für Elektronik) für die Schieberegler und Knöpfe des Mixers. 3.
-
Seite 18: Gewährleistung
Gewährleistung A) AMERICAN AUDIO gewährleistet hiermit dem Käufer innerhalb der ersten 2 Jahre nach dem Kauf, daß das Produkt frei von Produktions- und Materialfehlern ist. Die Gewährleistung beschränkt sich auf das Gebiet der Europäischen Union. Der Käufer muss mittels Kaufbeleg den Gewährleistungsanspruch nachweisen. -
Seite 19: Technische Daten
TECHNISCHE DATEN: Model: Q-2422 MKII Professional Preamp Mixer Stromversorgung: 115V/ 60 Hz oder 230V/50Hz Maße: 482,6mm (L) x 265mm (B)x 97,8 mm (H) Gewicht: 4,3 Kg 9,49 Lbs Crossfader: Feather Fader Plus Leistungsaufnahme: 12 W -20W Kopfhörer Impedanz 16 Ohm Betriebstemperatur: 5 bis 35°... - Seite 20 Als Hersteller sind wir direkt dem deutschen EAR-System angeschlossen und tragen unseren Beitrag dazu. (Registration in Deutschland: DE41027552) Für die Markengeräte von AMERICAN DJ und AMERICAN AUDIO heißt das, dass diese für Sie kostenfrei an Sammelstellen abgegeben werden können und dort in den Verwertungskreislauf eingebracht werden können. Die Markengeräte unter dem Label ELATION professional, die ausschließlich im professionellen Einsatz Verwendung finden,...
- Seite 21 Junostraat 2 6468 EW Kerkrade The Netherlands Tel: +31 45 546 85 00 Fax: +31 45 546 85 99 info@americanaudio.eu www.americanaudio.eu __________________________________________________________________________ MERICAN UDIO Seite 21 von 21 www.americanaudio.eu...
