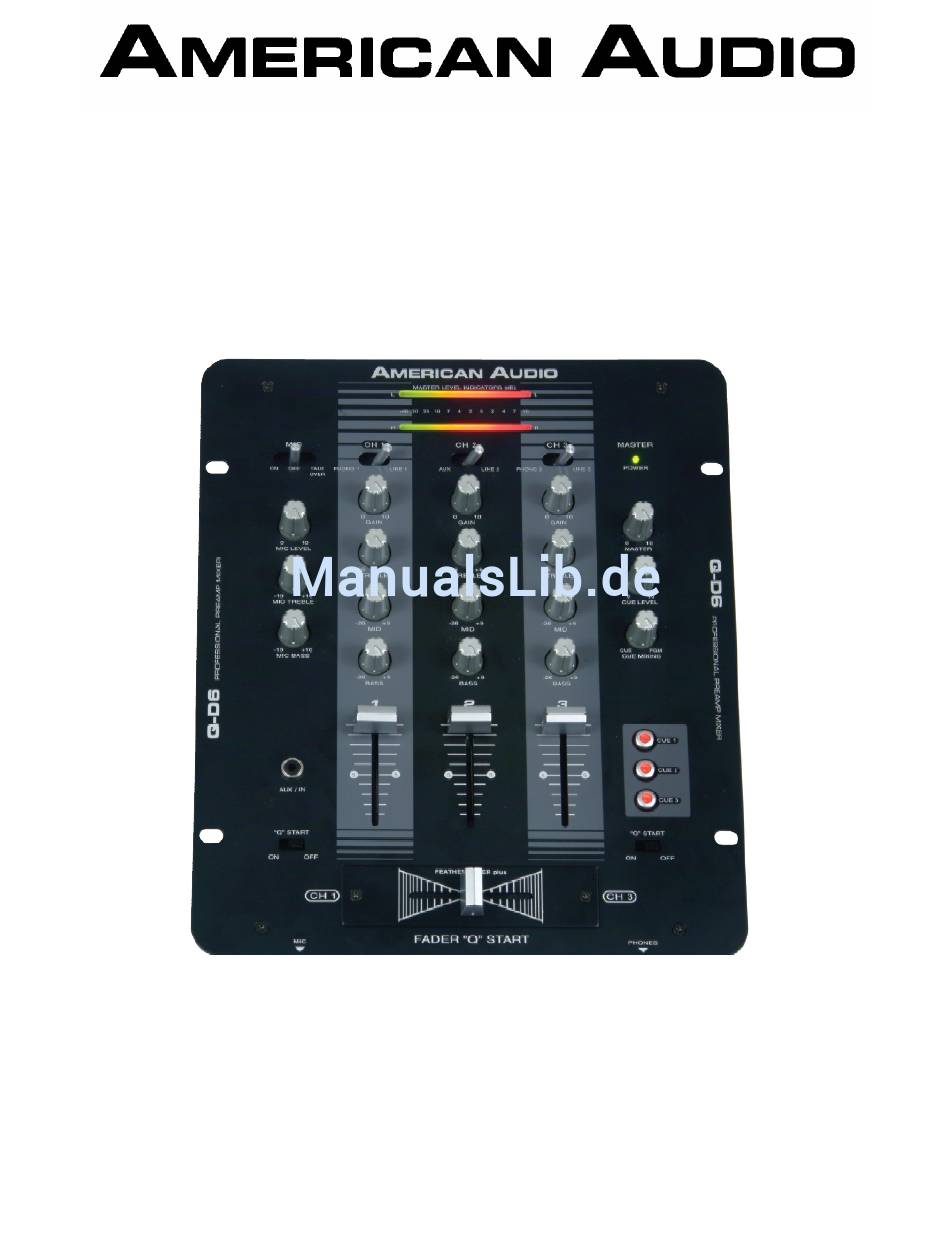

- Seite 1 Q-D6 Proffessional Preamp Mixer BEDIENUNGSANLEITUNG __________________________________________________________________________ MERICAN UDIO Seite 1 von 20 www.americanaudio.eu...
- Seite 2 INHALT Seite 3: Sicherheitshinweise Seite 4: Sicherheitshinweise Seite 5: Sicherheitshinweise Seite 6: Spannung, Kundenhilfe und Servicecenter Seite 7: Gewährleistung und Registrierung Seite 8: Schnelleinstieg Seite 9: Schnelleinstieg Seiten 10 und 11: Funktionsübersicht Vorderseite Seiten 12 und 13: Funktionsübersicht Rückseite Seite 14: Aufbau DJ Set Seite 15: Anschluss an ein Lautsprechersystem...
- Seite 3 Vielen Dank für den Kauf dieses hochwertigen AMERICAN AUDIO Geräts. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und heben Sie diese für die weitere Verwendung gut auf. Jedes AMERICAN AUDIO Gerät wird von uns werkseitig vor der Auslieferung überprüft. Sollten Sie dennoch einen Grund zur Beanstandung haben, wenden Sie sich bitte direkt an Ihren Fachhändler oder...
- Seite 4 Achtung ! Um das Risiko eines elektrischen Schocks zu minimieren, öffnen Sie bitte nie das Gehäuse dieses Gerätes. Im Inneren befinden sich keine Teile, die Sie selbst warten oder reparieren können. Bitte überlassen Sie Reparaturen einem Fachmann. Das Blitzsymbol im Dreieck soll den Nutzer auf Spannung führende Teile aufmerksam machen. Es warnt vor Elektroschocks bei Berührung dieser Teile.
-
Seite 5: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise! • Lesen Sie die Bedienungsanleitung, bevor Sie das Gerät verwenden! • Heben Sie die Anleitung und die Sicherheitshinweise gut auf • Entfernen Sie keine Sicherheitshinweise. • Folgen Sie den Bedienanweisungen. • Reinigen Sie das Gerät nur mit einem fusselfreien, trockenen Tuch. Verwenden Sie keine scharfen oder lösungsmittelhaltigen Reinigungsmittel. -
Seite 6: Produktinformationen
Schäden und Verletzungen. Ebenso halten Sie sich an die Serviceintervalle. Eine Missachtung der Hinweise führt unter Umständen zur Erlöschung jeglicher Gewährleistung. Kundenhilfe und Servicecenter American Audio bietet Ihnen eine Servicehotline für Fragen zum Gerät, zur Wartung und zur Gewährleistung. Alternativ finden Sie bereits viele Informationen auf unserer Webseite www.americanaudio.eu Die Servicezeiten sind Montag bis Freitag 8.30 bis 17.00 (MEZ) -
Seite 7: Gewährleistung Und Registrierung
Gewährleistung und Registrierung Die von uns vertriebenen Geräte werden mit einer europäischen Gewährleistung von 2 Jahren ausgeliefert. Die Gewährleistung umschließt Produktions- und Materialfehler, nicht jedoch üblichen Verschleiß. Im berechtigten Gewährleistungsfall übernehmen wir die Kosten für Material und Arbeitszeit. Die Geräte sind frei an uns zurückzusenden. Bitte haben Sie Verständnis, dass wir keine Sendungen annehmen können, die nicht frei an uns zurückgeschickt werden. - Seite 8 Auspacken: Jeder Q-D6 wurde ausgiebig getestet und wird in einwandfreiem Zustand geliefert. Überprüfen Sie bitte sorgfältig den Lieferkarton und das Gerät auf Transportschäden, sowie die Vollständigkeit des Sets. Bemerken Sie Schäden an Karton oder Gerät, schalten Sie es bitte nicht ein und kontaktieren Sie Ihren zertifizierten AMERICAN AUDIO Händler.
- Seite 9 Schnellstart MASTER: Über diesen Schieberegler stellt man die Ausgangslautstärke ein. Senden Sie nie Signale, die lauter als +4dB sind, da diese Ihre Lautsprecher beschädigen können. Denken Sie daran, dass ein verzerrtes Signal aus dem Mischpult durch die Anlage nur noch verstärkt wird. Sorgen Sie deshalb für saubere Signale zum und vom Mischpult.

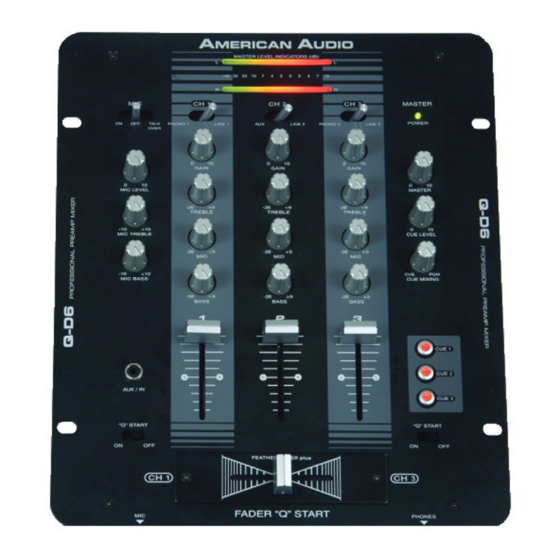

- Seite 10 Vorderseite Knöpfe und Funktionen 1. PHONO/AUX/LINE Schalter - Eingangsumschalter für jeden einzelnen Kanal. Kanal 1 und 2 können auf PHONO/AUX oder LINE, Kanal 3 auf LINE 3 oder LINE 4 gesetzt werden. Die Wahlschalter für AUX1/PHONO1 und AUX2/PHONO2 befinden sich auf der Geräterückseite. 2.
- Seite 11 4. Master: Über diesen Schieberegler stellt man die Ausgangslautstärke ein. Senden Sie nie Signale, die lauter als +4dB sind, da diese Ihre Lautsprecher beschädigen können. Denken Sie daran, dass ein verzerrtes Signal aus dem Mischpult durch die Anlage nur noch verstärkt wird.
- Seite 12 Rückseite: Anschlüsse und Funktionen 16. PLAYER CONTROL - Schließen Sie hier die Mini Klinkestecker ihres CD-Players an. Verbinden Sie dabei den Ausgang CD 1 mit Buchse A und CD 2 mit Buchse B. 17. Ground: GND (Erdungsklemmen). - Schließen Sie die Erdungskabel ihres Plattenspielers an diesen Klemmen an, um Brumm- oder Knackgeräusche zu verhindern.
- Seite 13 28. Kopfhörerausgang: Der Anschluss eines Kopfhörers ermöglicht das Vorhören des Signals zum Mixen. Verwenden Sie Kopfhörer mit einer Impedanz zwischen 8 und 32 Ohm. Die meisten DJ Kopfhörer haben eine Impedanz um die 16 Ohm. Wir empfehlen die Verwendung eines professionellen Kopfhörers. Stellen Sie sicher, daß die Lautstärke auf ein Minimum eingestellt ist, bevor Sie den Kopfhörer einstecken.
- Seite 14 Typischer Aufbau des DJ Set Diese Abbildung zeigt einen typischen Aufbau eines DJ Sets, bestehend aus:, zwei Plattenspielern, zwei CD Playern Achtung: Plattenspieler können nur an Phono Anschlüsse angeschlossen werden. Stellen Sie sicher, dass die Wahlschalter (29) auf Phono gestellt sind. __________________________________________________________________________ MERICAN UDIO...
- Seite 15 Typischer Anschluss an ein Lautsprechersystem Typischer Aufbau mit Anschluss an ein Lautsprechersystem über die balanced XLR Ausgänge. Verwenden Sie diese Ausgänge wenn möglich immer. Verwenden Sie diesen Ausgang immer bei Kabellängen, grösser als 5 Meter. Dadurch wird ein sauberes, klares Signal gewährleistet. __________________________________________________________________________ MERICAN UDIO...
- Seite 16 Reinigung Wegen Staub, Nebelrückständen und Rauch sollte der Mixer von Zeit zu Zeit gereinigt werden. 1. Verwenden Sie handelsüblichen Glasreiniger, ein weiches Tuch und wischen Sie vorsichtig über die Oberfläche des Mixers. 2. Verwenden Sie spezielles Spray (für Elektronik) für die Schieberegler und Knöpfe des Mixers. 3.
-
Seite 17: Gewährleistung
Gewährleistung A) AMERICAN AUDIO gewährleistet hiermit dem Käufer innerhalb der ersten 2 Jahre nach dem Kauf, daß das Produkt frei von Produktions- und Materialfehlern ist. Die Gewährleistung beschränkt sich auf das Gebiet der Europäischen Union. Der Käufer muss mittels Kaufbeleg den Gewährleistungsanspruch nachweisen. -
Seite 18: Technische Daten
TECHNISCHE DATEN: Model: Q-D6 Professional Preamp Mixer Stromversorgung: AC9V,1000mA Maße: 254mm (L) x308mm (B)x 82,5 mm (H) Gewicht: 3,2 Kg 7 Lbs Crossfader: Feather Fader Plus Leistungsaufnahme: 5 W -7W Kopfhörer Impedanz 32 Ohm Betriebstemperatur: 5 bis 35° C Luftfeuchtigkeit 25% bis 85 %nicht kondensierend Lagertemperatur: -20 bis 60°... - Seite 19 Als Hersteller sind wir direkt dem deutschen EAR-System angeschlossen und tragen unseren Beitrag dazu. (Registration in Deutschland: DE41027552) Für die Markengeräte von AMERICAN DJ und AMERICAN AUDIO heißt das, dass diese für Sie kostenfrei an Sammelstellen abgegeben werden können und dort in den Verwertungskreislauf eingebracht werden können. Die Markengeräte unter dem Label ELATION professional, die ausschließlich im professionellen Einsatz Verwendung finden,...
- Seite 20 Junostraat 2 6468 EW Kerkrade The Netherlands Tel: +31 45 546 85 00 Fax: +31 45 546 85 99 info@americanaudio.eu www.americanaudio.eu __________________________________________________________________________ MERICAN UDIO Seite 20 von 20 www.americanaudio.eu...
