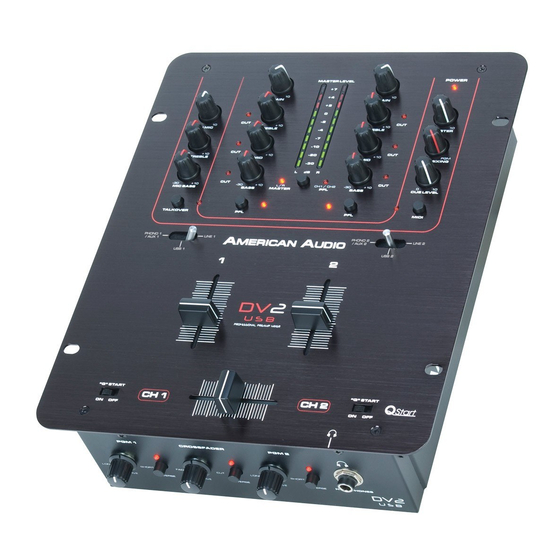

American Audio DV2 USB Benutzerhandbuch
Professioneller pre-amp mixer
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für American Audio DV2 USB
Inhaltszusammenfassung für American Audio DV2 USB
- Seite 1 Professioneller Pre-Amp Mixer ©American Audio® - DV2 USB Benutzerhandbuch Seite 1...
- Seite 2 ©American Audio® - DV2 USB Benutzerhandbuch Seite 2...
- Seite 3 6122 S. Eastern Ave Los Angeles Ca. 90040 www.americanaudio.eu ©American Audio® - DV2 USB Benutzerhandbuch Seite 3...
-
Seite 4: Inhaltsverzeichnis
10.1 CC-Absolut (VR) ......................24 10.2 Switch An/Aus (SW CENTER, CW, CCW) ............... 25 10.3 LED An/Aus (LED) ......................25 10.4 Pegel-LED (Level) ......................25 Typisches Mixer-Setup ....................26 Typisches Mixer-Setup – Ausgänge ................27 ©American Audio® - DV2 USB Benutzerhandbuch Seite 4... -
Seite 5: American Audio® - Dv2 Usb Benutzerhandbuch Seite
ROHS – Ein wichtiger Beitrag zur Erhaltung der Umwelt ..........29 WEEE – Entsorgung von Elektro- und Elektronkaltgeräten .......... 30 Technische Daten ......................31 17.1 USB-Player ........................33 17.2 Aufnahme und Wiedergabe ..................34 ©American Audio® - DV2 USB Benutzerhandbuch Seite 5... -
Seite 6: Auspacken
2. A USPACKEN Jeder DV2 USB wurde ausgiebig getestet und wurde in einwandfreiem Zustand versendet. Prüfen Sie den Karton sorgfältig auf Beschädigungen, die beim Versand aufgetreten sein könnten. Wenn der Karton beschädigt erscheint, prüfen Sie Ihr Gerät sorgfältig auf etwaige Beschädigungen und versichern Sie sich, dass Sie das zum Gebrauch des Gerätes nötige... -
Seite 7: Einleitung
3. E INLEITUNG Wir gratulieren Ihnen und bedanken uns für den Kauf des American Audio® DV2 USB Mixer. Dieses Gerät ist ein weiteres Beispiel für die stetige Bemühung von American Audio®, immer die bestmöglichen Audioprodukte mit der höchsten Qualität zu einem erschwinglichen Preis zu produzieren. -
Seite 8: Setup-Vorsichtsmaßnahmen
Nähe von Heizkörpern. Bedienen Sie das Gerät nur, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Erlauben Sie unbefugten Personen nicht die Bedienung des Geräts. Die meisten Beschädigungen sind Folge einer unsachgemäßen Bedienung! ©American Audio® - DV2 USB Benutzerhandbuch Seite 8... -
Seite 9: Sicherheitsvorkehrungen
Das Gerät sollte von Hitzequellen wie Radiatoren, Hitzespeichern, Öfen oder anderen Geräten, die Wärme produzieren (einschließlich Verstärkern) ferngehalten werden. Es empfiehlt sich, die Umverpackung zu behalten, falls Sie das Gerät jemals zur Wartung oder Reparatur einsenden müssen. ©American Audio® - DV2 USB Benutzerhandbuch Seite 9... - Seite 10 Wenn Gegenstände auf das Gerät gefallen sind oder Flüssigkeit in das Gerät eingedrungen ist. o Wenn das Gerät Regen oder Wasser ausgesetzt war. o Wenn das Gerät nicht mehr normal funktioniert oder eine deutliche Änderung des Verhaltens aufweist. ©American Audio® - DV2 USB Benutzerhandbuch Seite 10...
-
Seite 11: Haupteigenschaften
Kopfhörerbuchse mit hohem Output Cue Mix Einstellbare Kanalfader-Kurve Separate Lautstärke-Regelung für jeden Kanal Eingebautes 4 In / 4 Out USB Audio MIDI Interface Interface PC-kompatibler ASIO-Treiber / Core Separater Mic EQ-Bereich Audio für Mac ©American Audio® - DV2 USB Benutzerhandbuch Seite 11... -
Seite 12: Schnelleinstieg
Schnelleinstieg zusammengestellt. Wir hoffen, dass Sie mindestens diese Anleitung lesen, um sich ein grundlegendes Verständnis des Gerätes anzueignen. Der DV2 USB ist Teil der andauernden Entwicklung von American Audio® im Bereich der Audio-Technologie. Dieses Gerät wurde von DJs für DJs entwickelt und gebaut. Wir haben uns bemüht, Ihnen das verlässlichste Produkt auf dem Markt zu bieten, indem wir nur... - Seite 13 Q-Start Feature – Dieses Feature funktioniert nur in Verbindung mit einem kompatiblem American Audio® oder American DJ® “Q” Start CD Player. Benutzen Sie einen kompatiblen CD Player, können Sie durch Bewegen des Crossfaders den CD Player starten oder stoppen. Der On/Off "Q" Start Schalter aktiviert dieses Fader "Q" Start Feature.
-
Seite 14: Funktionen Und Bedienungselemente
Sie den gewünschten Kanal mit den PFL-Schaltern. Wenn Sie den Cue Mixing Regler auf PGM stellen (PFL wechselt ohne Funktion), können Sie das Ausgabessignal des Mixers hören. Ist der Cue Mixing Regler auf die Mittelposition eingestellt, können Sie sowohl das ©American Audio® - DV2 USB Benutzerhandbuch Seite 14... - Seite 15 Pegel von Kanal 2. (6) Q-Start On/Off Switch – Dieses Feature funktioniert nur in Verbindung mit einem kompatiblem American Audio® oder American DJ® “Q” Start CD Player. Benutzen Sie einen kompatiblen CD Player, können Sie durch Bewegen des Crossfaders die Wiedergabe der CD starten oder stoppen.
- Seite 16 Kanal Mid Regler – Mit diesem Knopf können Sie die mittleren Frequenzen eines Kanals von +10 bis -30dB einstellen. Drehen Sie den Knopf gegen den Uhrzeigersinn, wird der Anteil der mittleren Frequenzen eines Kanalsignals entfernt, drehen Sie den Knopf im Uhrzeigersinn, wird der Anteil erhöht. ©American Audio® - DV2 USB Benutzerhandbuch Seite 16...
- Seite 17 4. Schalten Sie für den Kanal, den Sie einstellen möchten, die PFL-Funktion (10) an. 5. Benutzen Sie den Gain Regler (16), um eine durchschnittliche Ausgabelautstärke von +4 dB zu erzielen. (17) Power Anzeige – Diese LED leuchtet, wenn das Gerät angeschaltet wurde. ©American Audio® - DV2 USB Benutzerhandbuch Seite 17...
-
Seite 18: Rückseite
(21) Player Control – Mit diesen Buchsen können Sie die "Q" Start Funktion zwischen Mixer und einem kompatiblen American Audio® CD Player herstellen. Schließen Sie hier Mini- Klinkenkabel vom CD Player aus an; verbinden Sie CD 1 mit Buchse A und CD 2 mit Buchse B. - Seite 19 Musikinstrumente mit Stereo-Outputs, wie z.B. Rhythmusmaschinen oder Sampler können ebenfalls an Line-Eingänge angeschlossen werden. Plattenspieler dürfen nur an Phono- Eingänge angeschlossen werden. Die rote Cinch-Buchse ist der Eingang für den rechten Kanal ©American Audio® - DV2 USB Benutzerhandbuch Seite 19...
-
Seite 20: Vorderseite
Je kürzer die Kurve eingestellt ist, desto eher wird die volle Lautstärke erreicht. (34) Crossfader Curve (Einstellung der Crossfader-Kurve) – Benutzen Sie diesen Drehknopf, um die Crossfader-Kurve weich oder hart einzustellen. Der Crossfader kann auf drei ©American Audio® - DV2 USB Benutzerhandbuch Seite 20... - Seite 21 Nennwiderstand von 8 bis 32 Ohm. Die meisten DJ-Kopfhörer haben einen Nennwiderstand von 16 Ohm, diese empfehlen sich sehr. Überprüfen Sie die Vorhör-Lautstärke (3) - sie sollte immer auf ein Minimum heruntergedreht sein, bevor Sie die Kopfhörer aufsetzen. ©American Audio® - DV2 USB Benutzerhandbuch Seite 21...
-
Seite 22: Usb Audio Interface
9. USB A UDIO NTERFACE Das DV2 USB Audio Interface kann in verschiedenen Modi genutzt werden, um Computer- Audio aus einer Mediaplayer-Software heraus zu mixen. Sie können den DV2 beispielsweise als Standard-Soundkarte einstellen oder in den Optionen Ihres Mediaplayers den Mixer als Lautsprecherausgang für diesen Mediaplayer definieren. -
Seite 23: Midi Und Internes Audio Routing
MIDI-Parametern auf den MIDI-Controls aus geregelt. Die Kopfhörer werden abhängig vom USB-Kanal; weisen Sie die ASIO/Core-Kanäle 3 & 4 dem Kopfhörerausgang Ihrer Software zu. Bitte besuchen Sie www.adjaudio.com für MIDI-Mappings. ©American Audio® - DV2 USB Benutzerhandbuch Seite 23... -
Seite 24: Midi Tabelle
Kanal des angegebenen CC Controllers ist. Auf diese Weise wird die Controller MIDI ID zusammen mit dem Kanal und der CC-Nummer angegeben. Der Wert von 0x00 bis 0x7f hängt direkt zusammen mit der Position des Controllers. ©American Audio® - DV2 USB Benutzerhandbuch Seite 24... -
Seite 25: Switch An/Aus (Sw Center, Cw, Ccw)
Status 0x9n gesendet, der Wert für LED-Aus ist 0x00, der Wert für An steht in Beziehung zur Menge der LEDs, wobei, 0x01 eine LED darstellt, 0x02 zwei LEDs usw., dabei ist "n" der Kanal. ©American Audio® - DV2 USB Benutzerhandbuch Seite 25... -
Seite 26: Typisches Mixer-Setup
11. T YPISCHES IXER ETUP ©American Audio® - DV2 USB Benutzerhandbuch Seite 26... -
Seite 27: Typisches Mixer-Setup - Ausgänge
12. T – A YPISCHES IXER ETUP USGÄNGE ©American Audio® - DV2 USB Benutzerhandbuch Seite 27... -
Seite 28: Reinigung
Umgebung ab, in der der Mixer betrieben wird (sprich: Rauch, Nebelrückstände, Staub, Tau usw.). Versichern Sie sich, dass alle Einzelteile komplett getrocknet sind, bevor Sie den Mixer wieder an den Strom anschließen. ©American Audio® - DV2 USB Benutzerhandbuch Seite 28... -
Seite 29: Rohs - Ein Wichtiger Beitrag Zur Erhaltung Der Umwelt
Felder erfordert - kurzum: alles was wir im Haushalt und bei der Arbeit an Elektronik um uns herum haben. Als Hersteller der Markengeräte von AMERICAN AUDIO®, AMERICAN DJ®, ELATION Professional und ACCLAIM Lighting sind wir verpflichtet, diese Richtlinien einzuhalten. -
Seite 30: Weee - Entsorgung Von Elektro- Und Elektronkaltgeräten
Beitrag dazu. (Registrierung in Deutschland: DE41027552) Für die Markengeräte von AMERICAN DJ® und AMERICAN AUDIO® heißt das, dass diese für Sie kostenfrei an Sammelstellen abgegeben werden können und dort in den Verwertungskreislauf eingebracht werden können. Die Markengeräte unter dem Label ELATION Professional, die ausschließlich im professionellen Einsatz Verwendung finden,... -
Seite 31: Technische Daten
16. T ECHNISCHE ATEN Modell: DV2 USB, Professioneller 2-Kanal Vorverstärker-Mixer Netzteil: AC 100~240V, 50/60Hz (Universal) Abmessungen: 10” (W) x 12,25” (D) x 3,25” (H) / 254 x 320,6 x 100,3 mm Gewicht: 7 Lbs. / 2,77 kg Crossfader: Feather Fader Plus - VCA-Fader mit Fader-Start-... - Seite 32 Line 1 & 2 Mehr als 75 dB bei 1 kHz zwischen den linken und rechten Kanälen AUX 1 & 2 Mehr als 70 dB bei 1 kHz zwischen den linken und rechten Kanälen ©American Audio® - DV2 USB Benutzerhandbuch Seite 32...
-
Seite 33: Usb-Player
Mehr als 85 dB (TCD782 TRK2 bei 1 kHz zwischen den Kanälen) Frequenzgang (EQ eben, Load = 47 kOhm) Master Output 17 Hz – 16 kHz ±1,5 dB (TCD781 TRK1, 4, 16) ©American Audio® - DV2 USB Benutzerhandbuch Seite 33... -
Seite 34: Aufnahme Und Wiedergabe
Master Output Weniger als 0,03% (mit 20 kHz LPF, A-Gewichtet) Signal/Rauschverhältnis (EQ eben, mit 20 kHz LPF, A-Gewichtet, Last = 47 kOhm) Master Output Mehr als 75 dB (mit 20 kHz LPF, A-Gewichtet) ©American Audio® - DV2 USB Benutzerhandbuch Seite 34... - Seite 35 ©American Audio® - DV2 USB Benutzerhandbuch Seite 35...
- Seite 36 6122 S. Easter Ave Los Angeles, CA 90040 USA Tel: 323-582-3322 Fax: 323-582-3311 Web: www.AmericanAudio.us E-mail: info@americanaudio.us American DJ Europe Junostraat 2 6468 EW Kerkrade Netherlands service@adjgroup.eu www.americandj.eu Tel: +31 45 546 85 00 Fax: +31 45 546 85 99 ©American Audio® - DV2 USB Benutzerhandbuch Seite 36...
