Warnung
Von diesem Gerät können Gefahren ausgehen, wenn es
von nicht eingewiesenen Personen unsachgemäß oder
nicht bestimmungsgemäß eingesetzt wird! Beachten
Sie die Personalqualifikationen!
Vorsicht
Halten Sie ausreichend Abstand zu Wärmequellen.
Hinweis
Um Beschädigungen am Gerät zu vermeiden, setzen
Sie es keinen extremen Temperaturen, extremer
Luftfeuchtigkeit oder Nässe aus.
Hinweis
Verwenden Sie zur Reinigung des Gerätes keine
scharfen Reiniger, Scheuer- oder Lösungsmittel.
Informationen über das Gerät
Gerätebeschreibung
Mithilfe des Laser-Distanzmessgerätes können Entfernungen,
Flächen und Volumen in Innenbereichen ermittelt werden.
Indirekte Messungen werden mittels der Pythagoras-Funktion
durchgeführt.
Das mehrzeilige und beleuchtete Display zeigt die ermittelten
Werte an.
Durch das staub- und spritzwassergeschützte Gehäuse (IP54)
ist das Gerät auch für den Einsatz auf Baustellen geeignet.
Messentfernung
Die Reichweite des Gerätes entnehmen Sie dem Kapitel
Technische Daten. Größere Entfernungen sind unter bestimmten
Bedingungen – z. B. nachts, in der Dämmerung oder wenn das
Ziel von Schatten verdeckt wird – auch ohne Zieltafel möglich.
Verwenden Sie tagsüber eine Zieltafel, um die Entfernung bei
schlecht reflektierenden Zielen zu vergrößern.
Zieloberflächen
Es können Messfehler auftreten, wenn der Laser auf farblose
Flüssigkeiten (z. B. Wasser), staubfreies Glas, Styropor oder
andere halbdurchlässige Materialen trifft. Es kann ebenfalls zu
einer Verfälschung des Messergebnisses kommen, wenn der
Laser auf eine hochglänzende Fläche trifft und von dieser
abgelenkt wird. Matte, nicht-reflektierende oder dunkle Flächen
können die Messzeit verlängern.
3

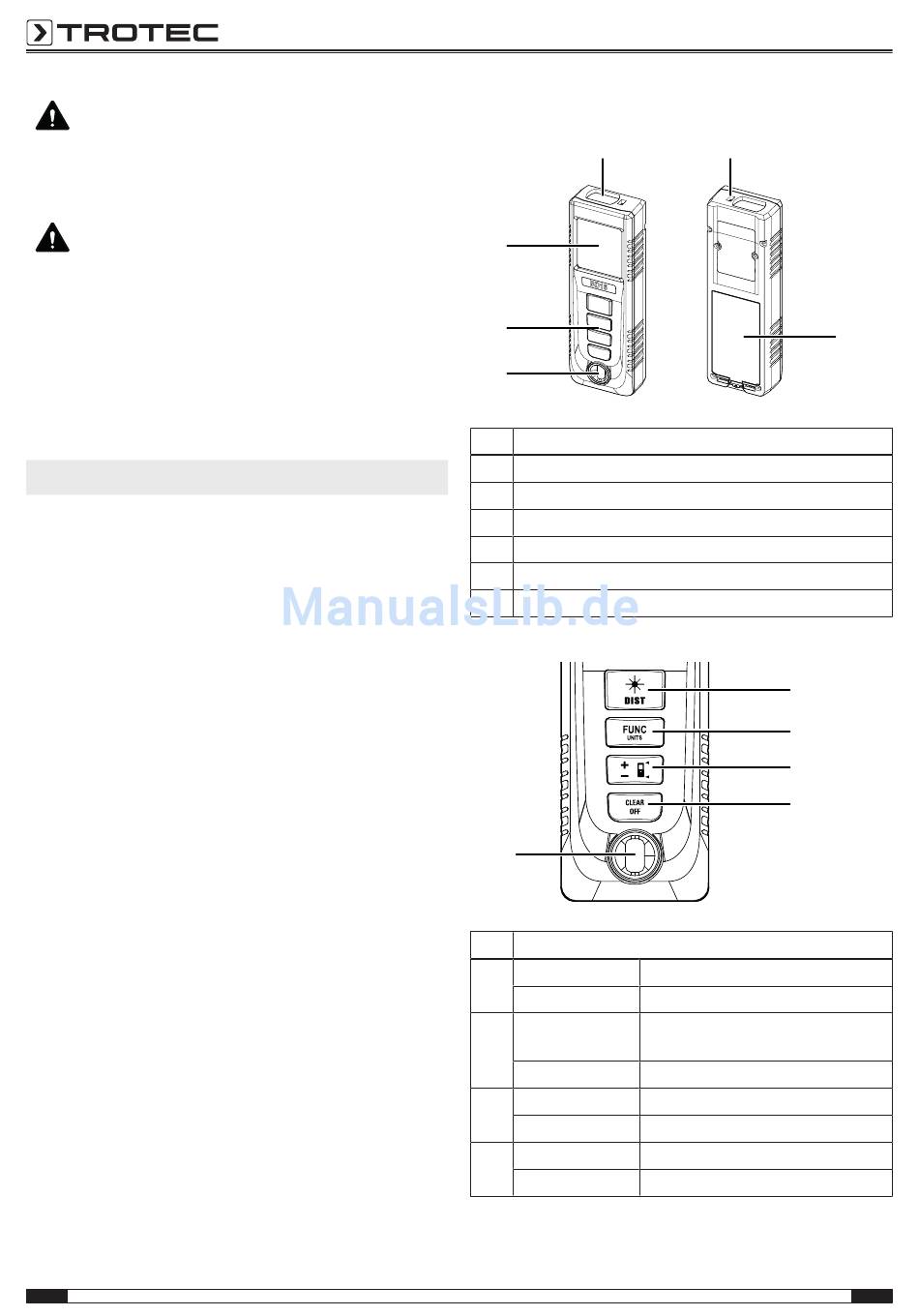

Gerätedarstellung
6
5
4
Nr.
Bezeichnung
1
Optischer Sensor
2
Laser
3
Batteriefach mit Deckel
4
Wasserwaage
5
Bedienelemente
6
Display
Bedienelemente
4
Nr.
Bedienelement
7
Kurz drücken:
Lang drücken:
8
Kurz drücken:
Lang drücken:
9
Kurz drücken:
Lang drücken:
10
Kurz drücken:
Lang drücken:
Bedienungsanleitung – Laser-Distanzmessgerät BD16
1
2
1
2
3
2
1
1
3
3
2
Einschalt-/Messtaste
Taste für Dauerentfernungsmessung
Funktionstaste (Flächen-, Volumen-,
indirekte Messung)
Einheitentaste (ft, in, m)
Plus-/Minus-Taste
Referenztaste
Löschtaste
Ausschalttaste
3
7
8
9
10
DE
