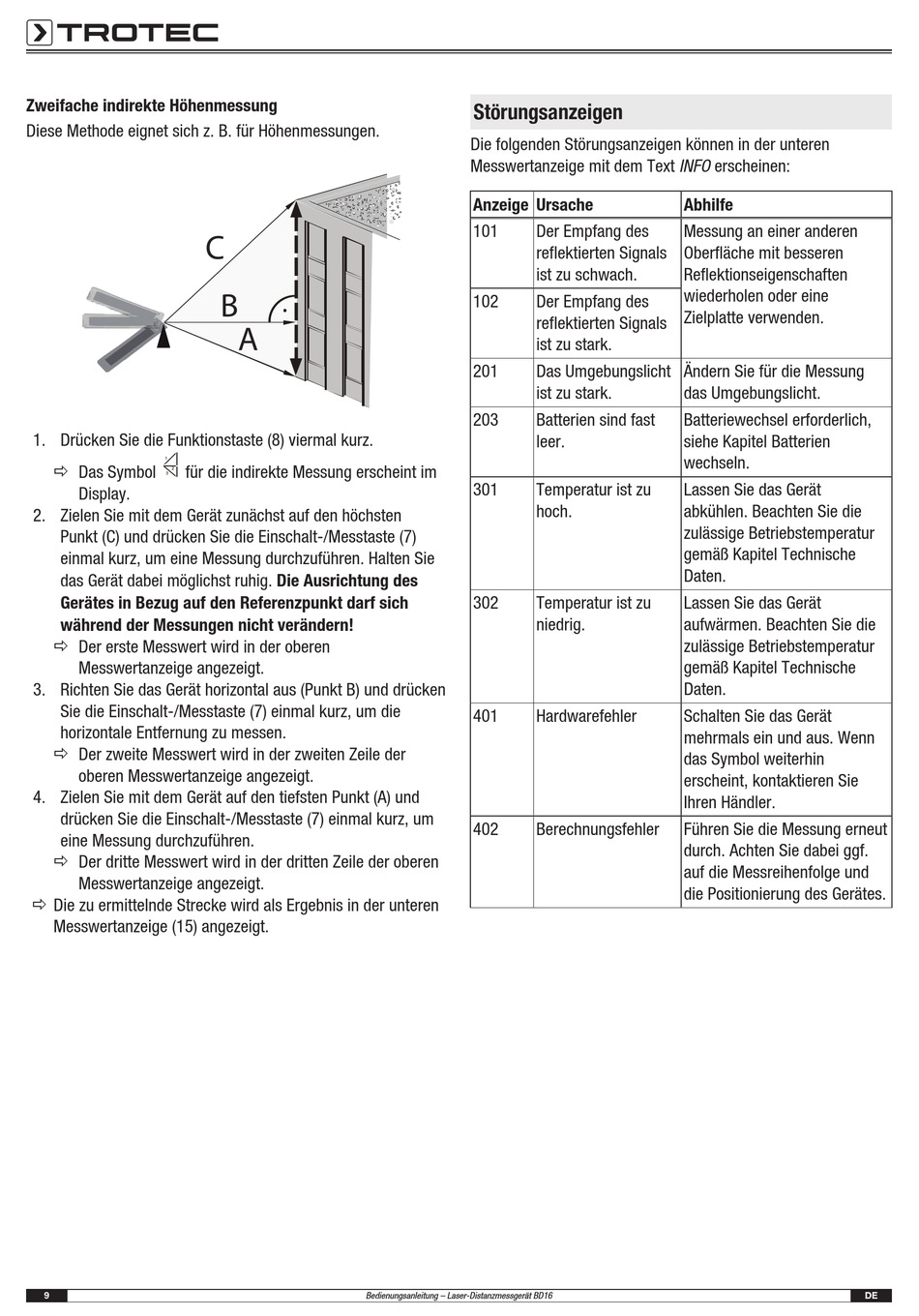

Zweifache indirekte Höhenmessung
Diese Methode eignet sich z. B. für Höhenmessungen.
1. Drücken Sie die Funktionstaste (8) viermal kurz.
ð Das Symbol
für die indirekte Messung erscheint im
Display.
2. Zielen Sie mit dem Gerät zunächst auf den höchsten
Punkt (C) und drücken Sie die Einschalt-/Messtaste (7)
einmal kurz, um eine Messung durchzuführen. Halten Sie
das Gerät dabei möglichst ruhig. Die Ausrichtung des
Gerätes in Bezug auf den Referenzpunkt darf sich
während der Messungen nicht verändern!
ð Der erste Messwert wird in der oberen
Messwertanzeige angezeigt.
3. Richten Sie das Gerät horizontal aus (Punkt B) und drücken
Sie die Einschalt-/Messtaste (7) einmal kurz, um die
horizontale Entfernung zu messen.
ð Der zweite Messwert wird in der zweiten Zeile der
oberen Messwertanzeige angezeigt.
4. Zielen Sie mit dem Gerät auf den tiefsten Punkt (A) und
drücken Sie die Einschalt-/Messtaste (7) einmal kurz, um
eine Messung durchzuführen.
ð Der dritte Messwert wird in der dritten Zeile der oberen
Messwertanzeige angezeigt.
ð Die zu ermittelnde Strecke wird als Ergebnis in der unteren
Messwertanzeige (15) angezeigt.
9
C
B
A
Bedienungsanleitung – Laser-Distanzmessgerät BD16
Störungsanzeigen
Die folgenden Störungsanzeigen können in der unteren
Messwertanzeige mit dem Text INFO erscheinen:
Anzeige Ursache
101
Der Empfang des
reflektierten Signals
ist zu schwach.
102
Der Empfang des
reflektierten Signals
ist zu stark.
201
Das Umgebungslicht
ist zu stark.
203
Batterien sind fast
leer.
301
Temperatur ist zu
hoch.
302
Temperatur ist zu
niedrig.
401
Hardwarefehler
402
Berechnungsfehler
Abhilfe
Messung an einer anderen
Oberfläche mit besseren
Reflektionseigenschaften
wiederholen oder eine
Zielplatte verwenden.
Ändern Sie für die Messung
das Umgebungslicht.
Batteriewechsel erforderlich,
siehe Kapitel Batterien
wechseln.
Lassen Sie das Gerät
abkühlen. Beachten Sie die
zulässige Betriebstemperatur
gemäß Kapitel Technische
Daten.
Lassen Sie das Gerät
aufwärmen. Beachten Sie die
zulässige Betriebstemperatur
gemäß Kapitel Technische
Daten.
Schalten Sie das Gerät
mehrmals ein und aus. Wenn
das Symbol weiterhin
erscheint, kontaktieren Sie
Ihren Händler.
Führen Sie die Messung erneut
durch. Achten Sie dabei ggf.
auf die Messreihenfolge und
die Positionierung des Gerätes.
