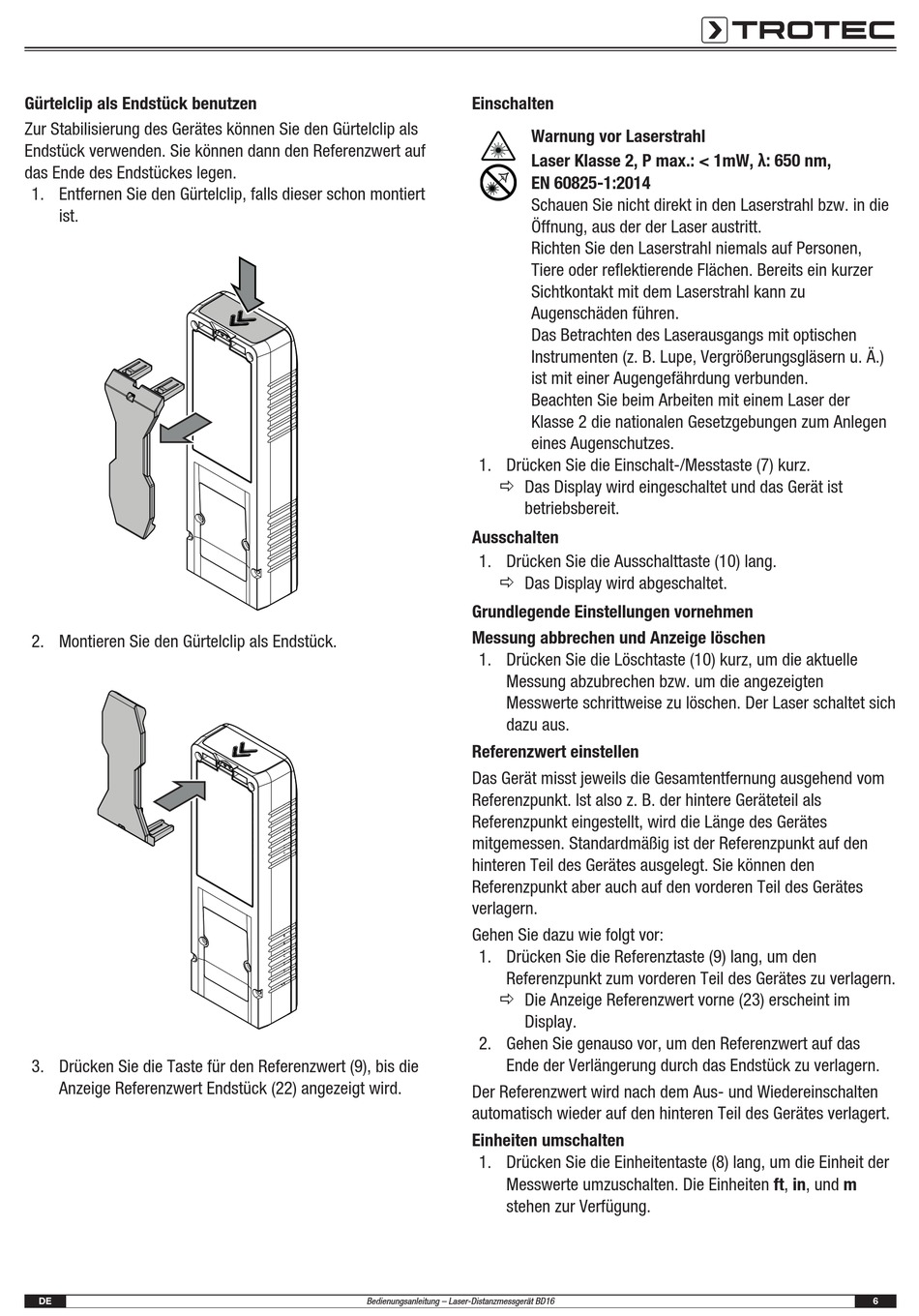

Gürtelclip als Endstück benutzen
Zur Stabilisierung des Gerätes können Sie den Gürtelclip als
Endstück verwenden. Sie können dann den Referenzwert auf
das Ende des Endstückes legen.
1. Entfernen Sie den Gürtelclip, falls dieser schon montiert
ist.
2. Montieren Sie den Gürtelclip als Endstück.
3. Drücken Sie die Taste für den Referenzwert (9), bis die
Anzeige Referenzwert Endstück (22) angezeigt wird.
DE
Einschalten
Warnung vor Laserstrahl
Laser Klasse 2, P max.: < 1mW, λ: 650 nm,
EN 60825-1:2014
Schauen Sie nicht direkt in den Laserstrahl bzw. in die
Öffnung, aus der der Laser austritt.
Richten Sie den Laserstrahl niemals auf Personen,
Tiere oder reflektierende Flächen. Bereits ein kurzer
Sichtkontakt mit dem Laserstrahl kann zu
Augenschäden führen.
Das Betrachten des Laserausgangs mit optischen
Instrumenten (z. B. Lupe, Vergrößerungsgläsern u. Ä.)
ist mit einer Augengefährdung verbunden.
Beachten Sie beim Arbeiten mit einem Laser der
Klasse 2 die nationalen Gesetzgebungen zum Anlegen
eines Augenschutzes.
1. Drücken Sie die Einschalt-/Messtaste (7) kurz.
ð Das Display wird eingeschaltet und das Gerät ist
betriebsbereit.
Ausschalten
1. Drücken Sie die Ausschalttaste (10) lang.
ð Das Display wird abgeschaltet.
Grundlegende Einstellungen vornehmen
Messung abbrechen und Anzeige löschen
1. Drücken Sie die Löschtaste (10) kurz, um die aktuelle
Messung abzubrechen bzw. um die angezeigten
Messwerte schrittweise zu löschen. Der Laser schaltet sich
dazu aus.
Referenzwert einstellen
Das Gerät misst jeweils die Gesamtentfernung ausgehend vom
Referenzpunkt. Ist also z. B. der hintere Geräteteil als
Referenzpunkt eingestellt, wird die Länge des Gerätes
mitgemessen. Standardmäßig ist der Referenzpunkt auf den
hinteren Teil des Gerätes ausgelegt. Sie können den
Referenzpunkt aber auch auf den vorderen Teil des Gerätes
verlagern.
Gehen Sie dazu wie folgt vor:
1. Drücken Sie die Referenztaste (9) lang, um den
Referenzpunkt zum vorderen Teil des Gerätes zu verlagern.
ð Die Anzeige Referenzwert vorne (23) erscheint im
Display.
2. Gehen Sie genauso vor, um den Referenzwert auf das
Ende der Verlängerung durch das Endstück zu verlagern.
Der Referenzwert wird nach dem Aus- und Wiedereinschalten
automatisch wieder auf den hinteren Teil des Gerätes verlagert.
Einheiten umschalten
1. Drücken Sie die Einheitentaste (8) lang, um die Einheit der
Messwerte umzuschalten. Die Einheiten ft, in, und m
stehen zur Verfügung.
Bedienungsanleitung – Laser-Distanzmessgerät BD16
6
