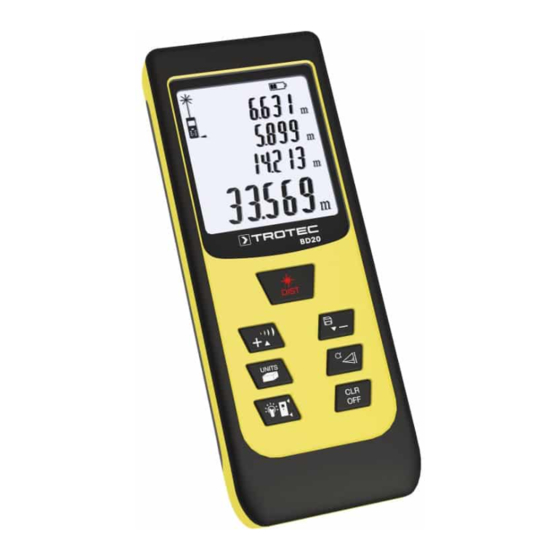

- Seite 1 BD20 BEDIENUNGSANLEITUNG LASER DISTANZMESSGERÄT...
-
Seite 2: Inhaltsverzeichnis
Fehler oder Schäden, die aus der Verwendung der ermit- Weist auf eine Verletzungsgefahr durch Laserstrahlung ® telten Messwerte entstehen. © TROTEC hin. Vorsicht! Weist auf eine Gefahr hin, die zu Sachschäden führen kann. Die aktuelle Version der Bedienungsanleitung finden Sie unter: www.trotec.de Bedienungsanleitung – Laser Distanzmessgerät BD20... -
Seite 3: Informationen Über Das Gerät
Lang drücken: Taste Neigung (ein/aus) Kurz drücken: Löschtaste Lang drücken: Ausschalttaste Kurz drücken: Beleuchtungstaste (ein/aus) Lang drücken: Referenztaste Kurz drücken: Fläche-/Raumvolumentaste Lang drücken: Einheitentaste (ft, in., m) Kurz drücken: Plus-Taste Lang drücken: Taste Signalton (ein/aus) Bedienungsanleitung – Laser Distanzmessgerät BD20... -
Seite 4: Technische Daten
*bei günstigen Bedingungen (gute Zieloberfläche, Raumtemperatur) bis 10 m Batteriestatus horizontale Messentfernung Lieferumfang Minimummesswert • 1 x Laser Distanzmessgerät BD20 vertikale Messentfernung nicht belegt • 2 x Batterien Alkaline LR6 AAA, 1,5 V Delta = Maximum minus Minimum • 1 x Gerätetasche ergänzende Anzeige bei Verwendung imperialer Einheiten... -
Seite 5: Sicherheit
Umbauten am Gerät sind verboten. Personalqualifikation Personen die dieses Gerät verwenden, müssen: • sich der Gefahren bewusst sein, die beim Arbeiten mit Laser- messgeräten entstehen. • die Bedienungsanleitung, insbesondere das Kapitel Sicher- heit, gelesen und verstanden haben. Bedienungsanleitung – Laser Distanzmessgerät BD20... -
Seite 6: Transport Und Lagerung
• Verwenden Sie zur Lagerung des Gerätes möglichst die bei- liegende Gerätetasche. Einschalten • Drücken Sie die Einschalt-/Messtaste (5) kurz. – Das Display wird eingeschaltet und das Gerät ist betriebs- bereit. Ausschalten • Drücken Sie die Ausschalttaste (8) lang. – Das Display wird abgeschaltet. Bedienungsanleitung – Laser Distanzmessgerät BD20... -
Seite 7: Grundlegende Einstellungen Vornehmen Displaybeleuchtung Ein-/Ausschalten
Chronik zu navigieren und die gespeicher- wird in einer der oberen Messwertanzeigen im Display angezeigt. ten Messwerte aufzurufen. 3. Durch kurzes Drücken der Löschtaste (8) oder auch der Messtaste (5) gelangen Sie wieder zurück ins normale Messmenü. Bedienungsanleitung – Laser Distanzmessgerät BD20... - Seite 8 3. Drücken Sie die Einschalt-/Messtaste (5) kurz, um die Dauer- messung zu beenden. => Der Maximum- und Minimummesswert und der Differen- zwert (Δ) zwischen diesen beiden werden im Display darge- stellt. Zusätzlich wird der zuletzt gemessene Wert in der untersten Zeile dargestellt. Bedienungsanleitung – Laser Distanzmessgerät BD20...
- Seite 9 – Der Winkel wird in der zweiten Zeile der oberen Messwertanzeige dargestellt. Messwertanzeige dargestellt. – Die zu ermittelnde Strecke wird als Ergebnis in der unteren – Die zu ermittelnde Strecke wird als Ergebnis in der unteren Messwertanzeige (20) dargestellt. Messwertanzeige (20) dargestellt. Bedienungsanleitung – Laser Distanzmessgerät BD20...
-
Seite 10: Störungsanzeigen
Messwertanzeige (20) dargestellt. sondern nur klares Wasser zum Anfeuchten des Tuches. Reparatur Nehmen Sie keine Änderungen am Gerät vor und bauen Sie keine Ersatzteile ein. Wenden Sie sich zur Reparatur oder Geräteüberprüfung an den Hersteller. Bedienungsanleitung – Laser Distanzmessgerät BD20... -
Seite 11: Entsorgung
