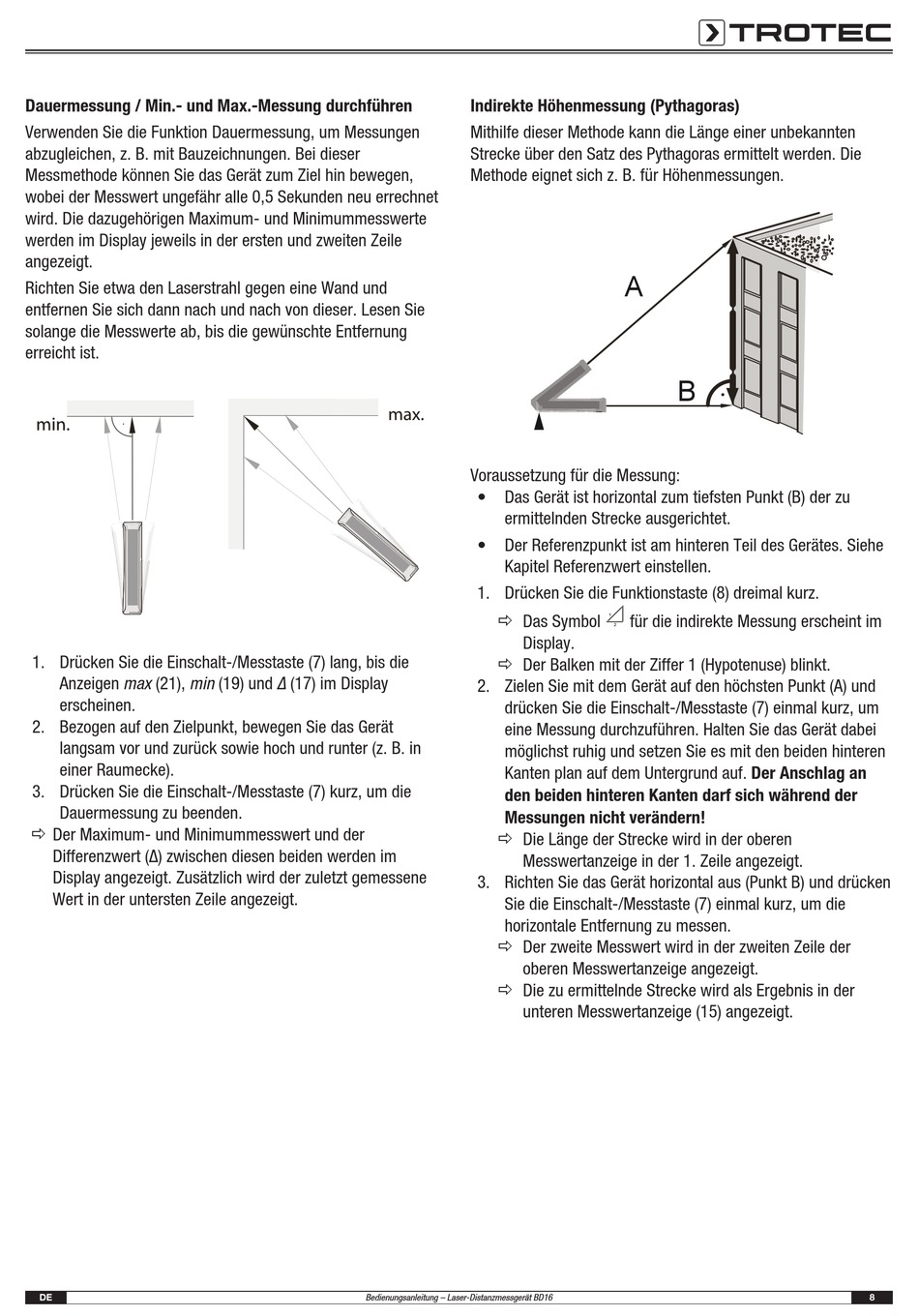

Dauermessung / Min.- und Max.-Messung durchführen
Verwenden Sie die Funktion Dauermessung, um Messungen
abzugleichen, z. B. mit Bauzeichnungen. Bei dieser
Messmethode können Sie das Gerät zum Ziel hin bewegen,
wobei der Messwert ungefähr alle 0,5 Sekunden neu errechnet
wird. Die dazugehörigen Maximum- und Minimummesswerte
werden im Display jeweils in der ersten und zweiten Zeile
angezeigt.
Richten Sie etwa den Laserstrahl gegen eine Wand und
entfernen Sie sich dann nach und nach von dieser. Lesen Sie
solange die Messwerte ab, bis die gewünschte Entfernung
erreicht ist.
1. Drücken Sie die Einschalt-/Messtaste (7) lang, bis die
Anzeigen max (21), min (19) und Δ (17) im Display
erscheinen.
2. Bezogen auf den Zielpunkt, bewegen Sie das Gerät
langsam vor und zurück sowie hoch und runter (z. B. in
einer Raumecke).
3. Drücken Sie die Einschalt-/Messtaste (7) kurz, um die
Dauermessung zu beenden.
ð Der Maximum- und Minimummesswert und der
Differenzwert (Δ) zwischen diesen beiden werden im
Display angezeigt. Zusätzlich wird der zuletzt gemessene
Wert in der untersten Zeile angezeigt.
DE
Indirekte Höhenmessung (Pythagoras)
Mithilfe dieser Methode kann die Länge einer unbekannten
Strecke über den Satz des Pythagoras ermittelt werden. Die
Methode eignet sich z. B. für Höhenmessungen.
Voraussetzung für die Messung:
• Das Gerät ist horizontal zum tiefsten Punkt (B) der zu
ermittelnden Strecke ausgerichtet.
• Der Referenzpunkt ist am hinteren Teil des Gerätes. Siehe
Kapitel Referenzwert einstellen.
1. Drücken Sie die Funktionstaste (8) dreimal kurz.
ð Das Symbol
Display.
ð Der Balken mit der Ziffer 1 (Hypotenuse) blinkt.
2. Zielen Sie mit dem Gerät auf den höchsten Punkt (A) und
drücken Sie die Einschalt-/Messtaste (7) einmal kurz, um
eine Messung durchzuführen. Halten Sie das Gerät dabei
möglichst ruhig und setzen Sie es mit den beiden hinteren
Kanten plan auf dem Untergrund auf. Der Anschlag an
den beiden hinteren Kanten darf sich während der
Messungen nicht verändern!
ð Die Länge der Strecke wird in der oberen
Messwertanzeige in der 1. Zeile angezeigt.
3. Richten Sie das Gerät horizontal aus (Punkt B) und drücken
Sie die Einschalt-/Messtaste (7) einmal kurz, um die
horizontale Entfernung zu messen.
ð Der zweite Messwert wird in der zweiten Zeile der
oberen Messwertanzeige angezeigt.
ð Die zu ermittelnde Strecke wird als Ergebnis in der
unteren Messwertanzeige (15) angezeigt.
Bedienungsanleitung – Laser-Distanzmessgerät BD16
A
B
für die indirekte Messung erscheint im
8
