Messwert in Chronik abrufen
Das Gerät speichert automatisch die letzten 10 Messwerte. Die
gespeicherten Messwerte können folgendermaßen abgerufen
werden:
1. Drücken Sie die Funktionstaste (8) fünfmal kurz, um die
Chronik aufzurufen.
ð Die Anzeige für die Chronik (18) erscheint im Display.
2. Drücken Sie die Plus-/Minus-Taste (9) kurz, um durch die
Chronik zu navigieren und die gespeicherten Messwerte
aufzurufen.
3. Durch kurzes Drücken der Löschtaste (10) oder auch der
Messtaste (7) gelangen Sie wieder zurück ins normale
Messmenü.
Messungen durchführen
Warnung vor Laserstrahl
Laser Klasse 2, P max.: < 1mW, λ: 650 nm,
EN 60825-1:2014
Schauen Sie nicht direkt in den Laserstrahl bzw. in die
Öffnung, aus der der Laser austritt.
Richten Sie den Laserstrahl niemals auf Personen,
Tiere oder reflektierende Flächen. Bereits ein kurzer
Sichtkontakt mit dem Laserstrahl kann zu
Augenschäden führen.
Das Betrachten des Laserausgangs mit optischen
Instrumenten (z. B. Lupe, Vergrößerungsgläsern u. Ä.)
ist mit einer Augengefährdung verbunden.
Beachten Sie beim Arbeiten mit einem Laser der
Klasse 2 die nationalen Gesetzgebungen zum Anlegen
eines Augenschutzes.
Info
Beachten Sie, dass ein Standortwechsel von einer
kalten in eine warme Umgebung zu Kondensatbildung
auf der Leiterplatine des Gerätes führen kann. Dieser
physikalisch nicht zu vermeidende Effekt verfälscht die
Messung. Das Display zeigt in diesem Fall keine oder
falsche Messwerte an. Warten Sie einige Minuten, bis
sich das Gerät auf die veränderten Bedingungen
eingestellt hat, bevor Sie eine Messung durchführen.
Einzelentfernungsmessung durchführen
1. Drücken Sie die Einschalt-/Messtaste (7) kurz, um den
Laser zu aktivieren, falls dieser ausgeschaltet ist.
2. Richten Sie den Laser auf die Zielfläche.
3. Drücken Sie die Einschalt-/Messtaste (7) erneut kurz, um
eine Entfernungsmessung durchzuführen.
ð Der gemessene Wert wird sofort auf dem Display
angezeigt.
7
Messwerte addieren / subtrahieren
1. Führen Sie eine Einzelentfernungsmessung durch.
2. Um einen Messwert zu addieren, drücken Sie die Plus-/
Minus-Taste (9) einmal kurz.
Um einen Messwert zu subtrahieren, drücken Sie die
Plus-/Minus-Taste (9) zweimal kurz.
3. Drücken Sie die Einschalt-/Messtaste (7), um den nächsten
Messwert zu bestimmen.
ð Das Gesamtergebnis wird in der unteren
Messwertanzeige angezeigt. Die einzelnen Messwerte
werden in den oberen Messwertanzeigen angezeigt.
Info
Wenn Sie weitere Messwerte addieren bzw.
subtrahieren wollen, beachten Sie bitte, dass Sie
zunächst den aktuellen einmal mit der Einschalt-/
Messtaste (7) bestätigen müssen.
Flächenmessung durchführen
1. Drücken Sie die Funktionstaste (8) einmal kurz.
ð Das Symbol
Display.
2. Drücken Sie die Einschalt-/Messtaste (7) kurz, um die
erste Messung (z. B. die Länge) vorzunehmen.
3. Drücken Sie die Einschalt-/Messtaste (7) erneut kurz, um
die zweite Messung (z. B. die Breite) vorzunehmen.
ð Das Gerät errechnet nach dem zweiten Drücken der
Einschalt-/Messtaste (7) die Fläche und zeigt diese in
der unteren Messwertanzeige an. Der zuletzt
gemessene Wert wird in einer der oberen
Messwertanzeigen im Display angezeigt.
Volumenmessung durchführen
1. Drücken Sie die Funktionstaste (8) zweimal kurz.
ð Das Symbol
Display.
ð Die zu messende Seite wird jeweils blinkend im Display
angezeigt.
2. Drücken Sie die Einschalt-/Messtaste (7) kurz, um die
erste Messung (z. B. die Länge) vorzunehmen.
3. Drücken Sie die Einschalt-/Messtaste (7) erneut kurz, um
die zweite Messung (z. B. die Breite) vorzunehmen.
4. Drücken Sie die Einschalt-/Messtaste (7) erneut kurz, um
die dritte Messung (z. B. die Höhe) vorzunehmen.
ð Das Gerät errechnet nach dem dritten Drücken der
Einschalt-/Messtaste (7) selbständig das Volumen und zeigt
dieses in der unteren Messwertanzeige an.

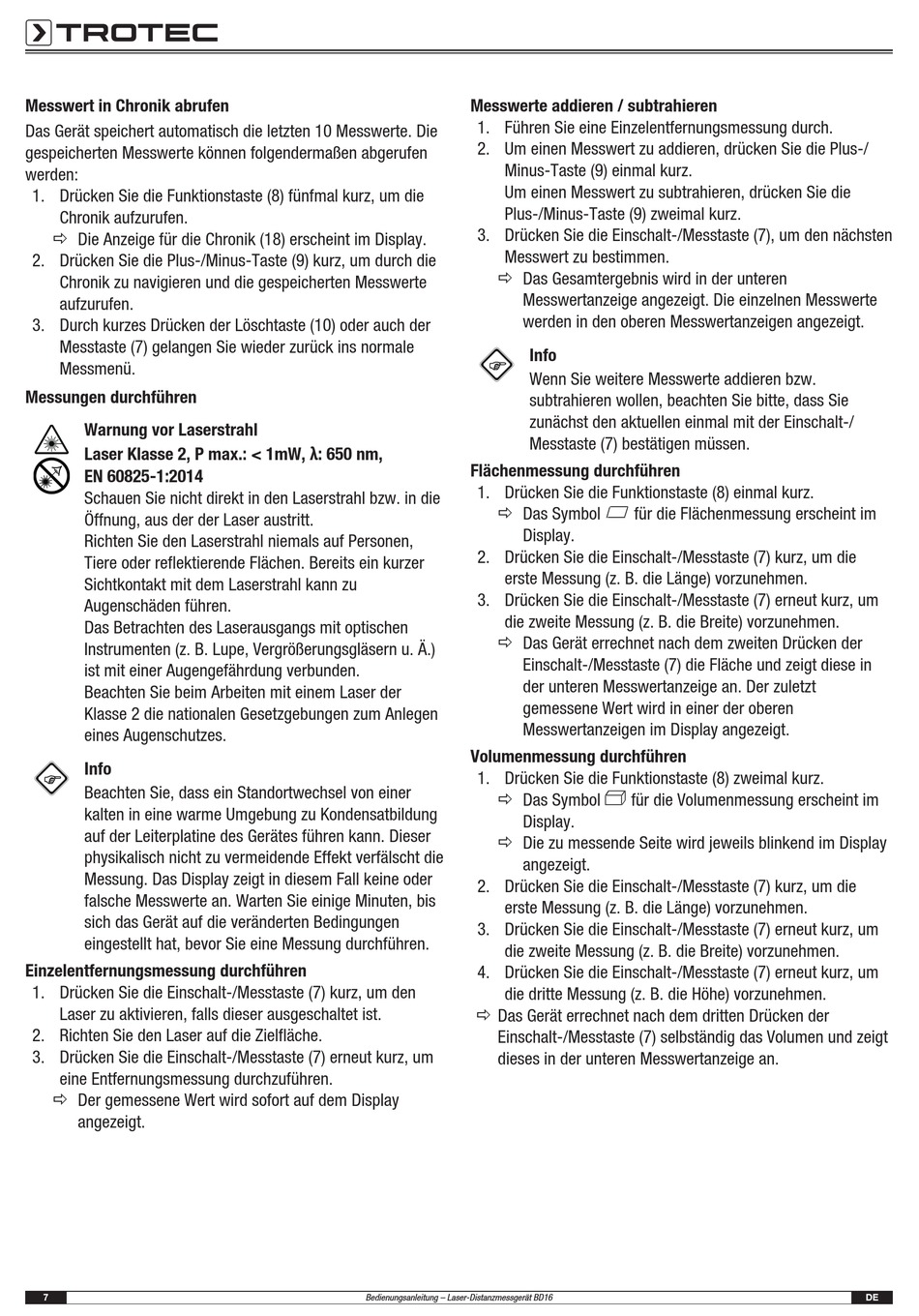

Bedienungsanleitung – Laser-Distanzmessgerät BD16
für die Flächenmessung erscheint im
für die Volumenmessung erscheint im
DE
