ELEKTRISCHE INSTALLATION
F11N034

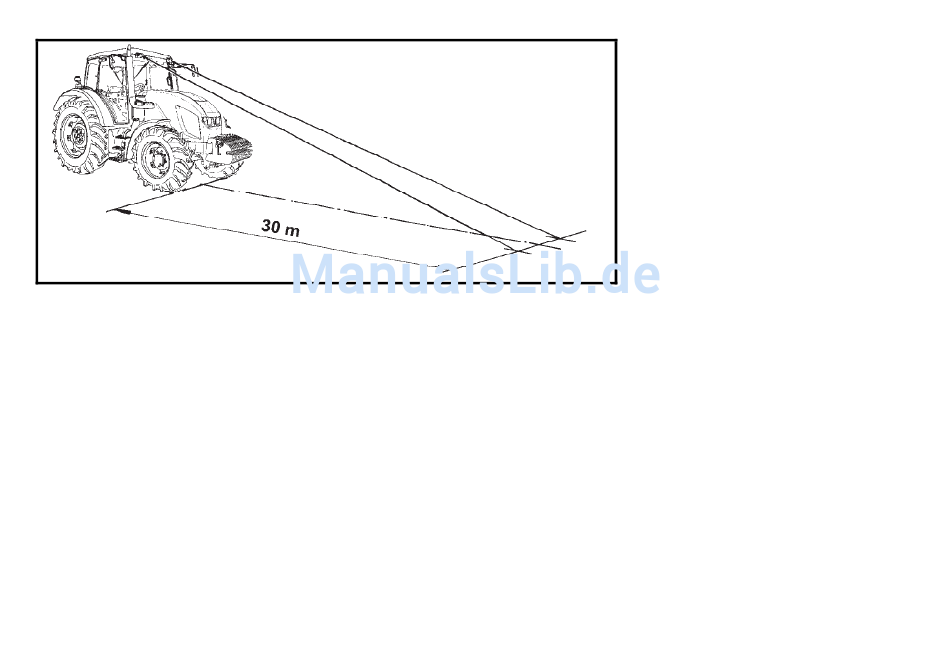

EINSTELLUNGSKONTROLLE FÜR SCHEINWERFER AUF DEM DACH DER
KABINE
In der vertikalen Richtung darf kein Punkt der beleuchteten Fläche in der Ebene der
Fahrbahn links von der durch die Mitte des Scheinwerfers längsverlaufenden Ebene
weiter als 30 m von der vorderen Kontur des Traktors entfernt sein.
In der horizontalen Richtung müssen die Lichtstrahlen parallel mit der längsverlau-
fenden Symmetrieachse sein.
Die Kontrolle der Scheinwerfereinstellung sollte beim Betriebsgewicht des Traktors
durchgeführt werden. Die vorderen Scheinwerfer auf dem Dach dürfen im Straßen-
verkehr nur dann eingesetzt werden, wenn auf dem Traktor ein frontal getragenes
Gerät oder ein Gerät angekoppelt ist, das die Hauptscheinwerfer (im Motorgrill) über-
deckt.
147
