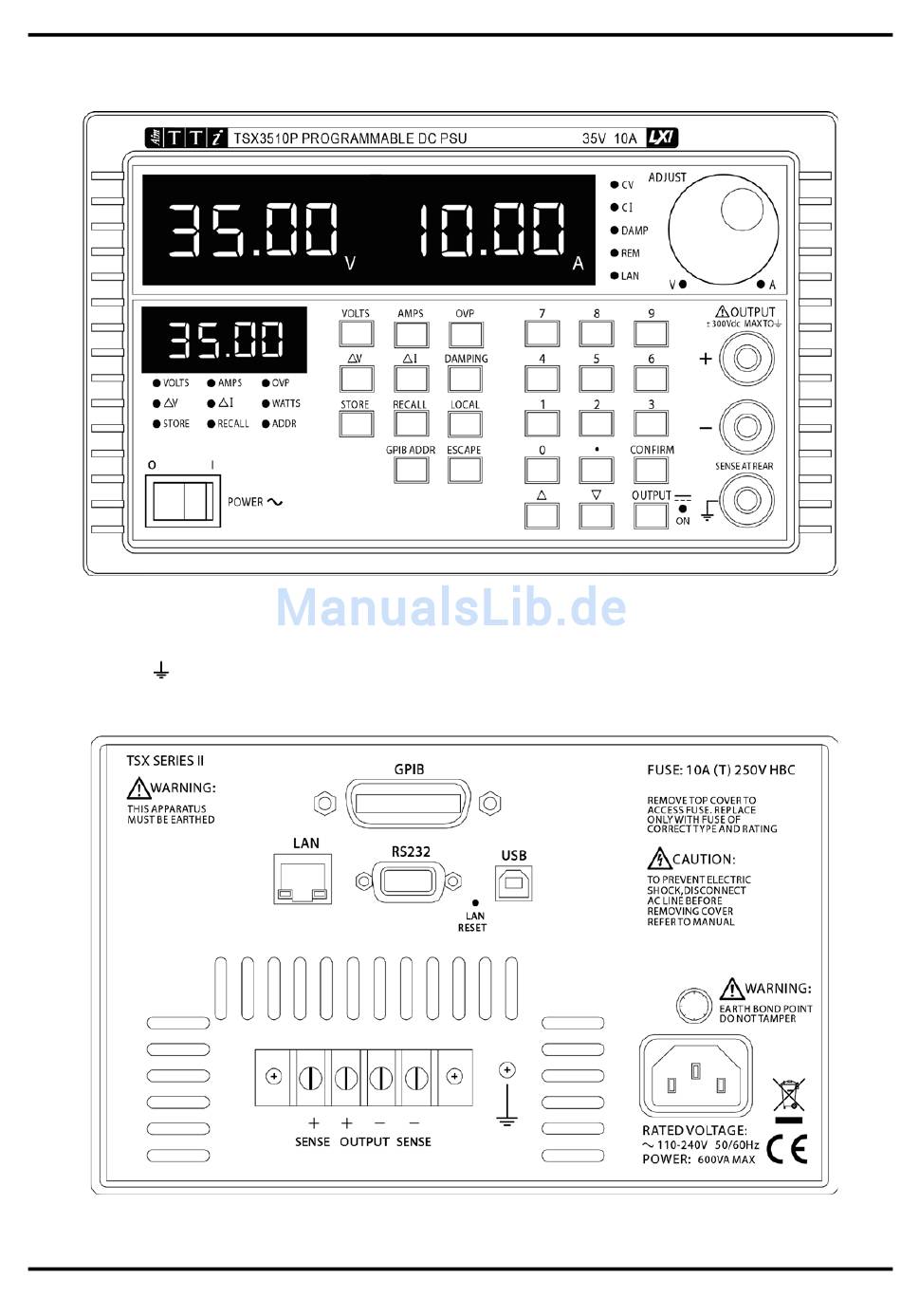

Anschlüsse auf der Gerätevorderseite
Die Last sollte an die mit OUTPUT (Ausgang) gekennzeichneten positiven (roten) und negativen
(schwarzen) Klemmen angelegt werden. Die Ausgangsklemmen (OUTPUT) sind für einen
maximalen Strom von 30 A ausgelegt.
Die mit
markierte Klemme ist mit dem Gehäuse und dem Schutzleiter verbunden.
Anschlüsse auf der Geräterückseite
Die Ausgangsklemmen und die Sense-Anschlüsse sind parallel auch auf der Rückseite
vorhanden. Diese Anschlüsse sind mit
−
, +SENSE und −SENSE gekennzeichnet.
+
,
Anschlüsse
7
