9 Einstellungen

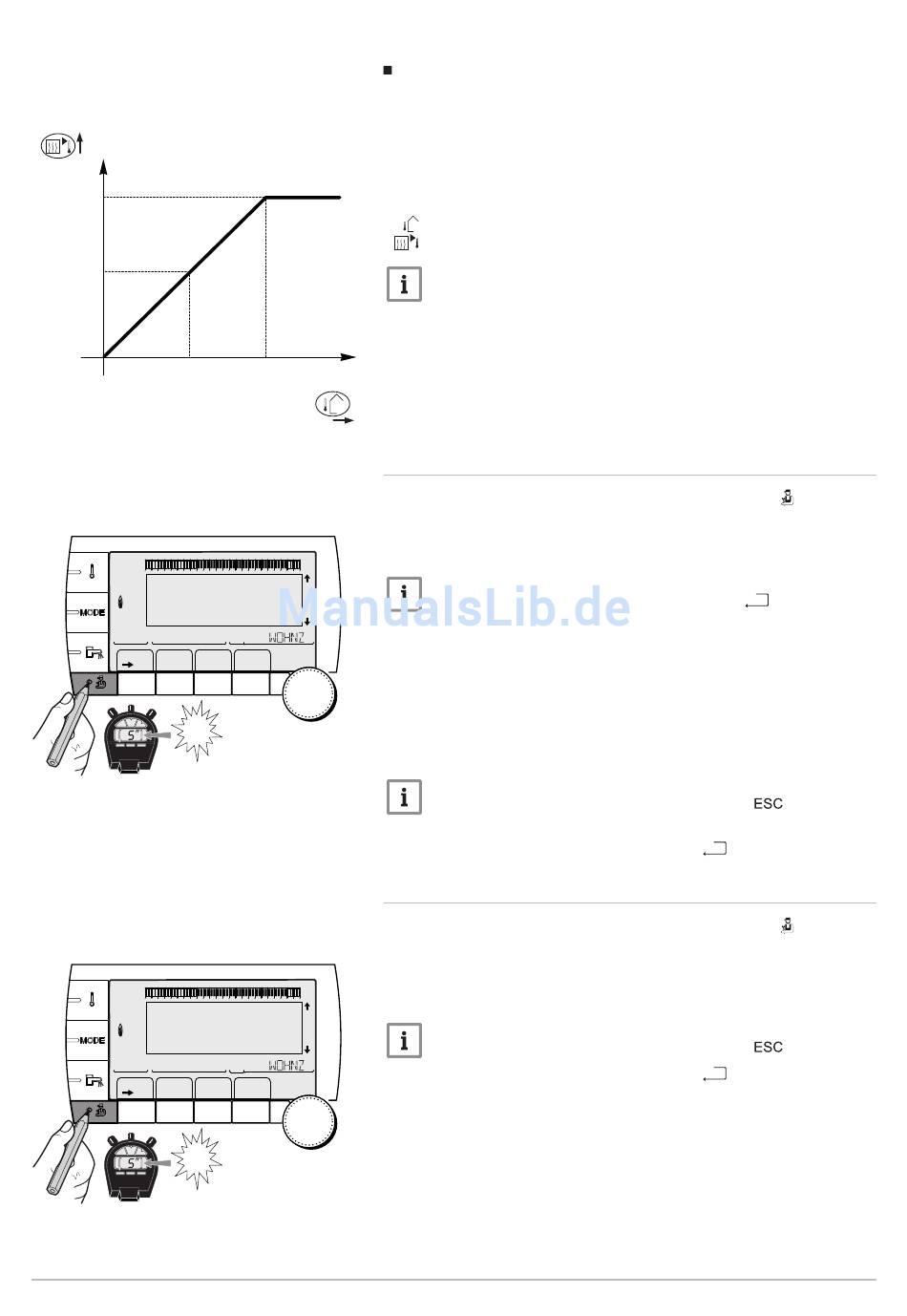

Abb. Heizkennlinie
101
C°
1
75
2
50
3
20 0
Abb. Aufrufen der Fachhandwerker-Ebene
102
0 2 4 6 8
E 1
TEMP.: 68°
2
1
D
2
F
#
% $
AUTO
J
I
5"
Abb. Aufrufen der Fachhandwerker-Ebene
103
0 2 4 6 8
E 1
TEMP.: 68°
2
1
D
2
# F
% $
AUTO
J I
5"
114
5
1.5
-16
C°
4
MW-C002319-3
10 12 14 16 18 20 22 24
SONNTAG 11:45
! :
<
STD
C002235-F-02
10 12 14 16 18 20 22 24
SONNTAG 11:45
!
:
<
STD
C002235-F-02
Heizkennlinie ohne Sollwerttemperatur
1 Maximaltemperatur des Kreises
2 Wassertemperatur des Kreises bei einer Außentemperatur von
0 °C
3 TAG Sollwert des Kreises
4 Außentemperatur, bei der die Maximaltemperatur des Kreises er­
reicht wird
5 Steilheitswert der Heizkurve
Außentemperatur
Heizungswassertemperatur
Hinweis:
2 und 4 werden automatisch neu berechnet und neu positioniert,
wenn der Steilheitswert der Heizkurve geändert wird.

9.3.4 Einstellung der anlagenspezifischen Parameter

1. Die Fachhandwerker-Ebene durch Drücken der Taste
kunden mit einem geeigneten Werkzeug aufrufen.
2. Das Menü #SYSTEM durch Drehen des Einstellknopfs auswählen.
3. Die Auswahl durch Drücken des Einstellknopfs bestätigen.
Hinweis:
Zur Rückkehr zur vorherigen Anzeige die Taste
4. Die Änderung des Systemmodus durch Drücken des Einstellknopfs
aktivieren.
5. Den ERWEITERT Systemmodus durch Drehen des Einstellknopfs
auswählen.
6. Den spezifischen Parameter, der den tatsächlich angeschlossenen
Kreisen entspricht, durch Drehen des Einstellknopfs auswählen.
7. Die Auswahl durch Drücken des Einstellknopfs bestätigen.
8. Die Einstellungen durch Drehen des Einstellknopfs ändern.
Hinweis:
Stornieren der Eingabe durch Drücken der Taste
9. Die Änderung durch Drücken des Einstellknopfs bestätigen.
10. Zur Rückkehr zur Hauptanzeige die Taste

9.3.5 Fachhandwerker-Einstellungen

1. Die Fachhandwerker-Ebene durch Drücken der Taste
kunden mit einem geeigneten Werkzeug aufrufen.
2. Durch Drehen des Einstellknopfs den gewünschten Parameter aus­
wählen.
3. Die Auswahl durch Drücken des Einstellknopfs bestätigen.
Hinweis:
Stornieren der Eingabe durch Drücken der Taste
4. Zur Rückkehr zur Hauptanzeige die Taste
für 5 Se­
drücken.
.
drücken.
für 5 Se­
.
drücken.
7622030 - v03 - 07102015
