6 Installation
6.3

Hydraulischer Anschluss

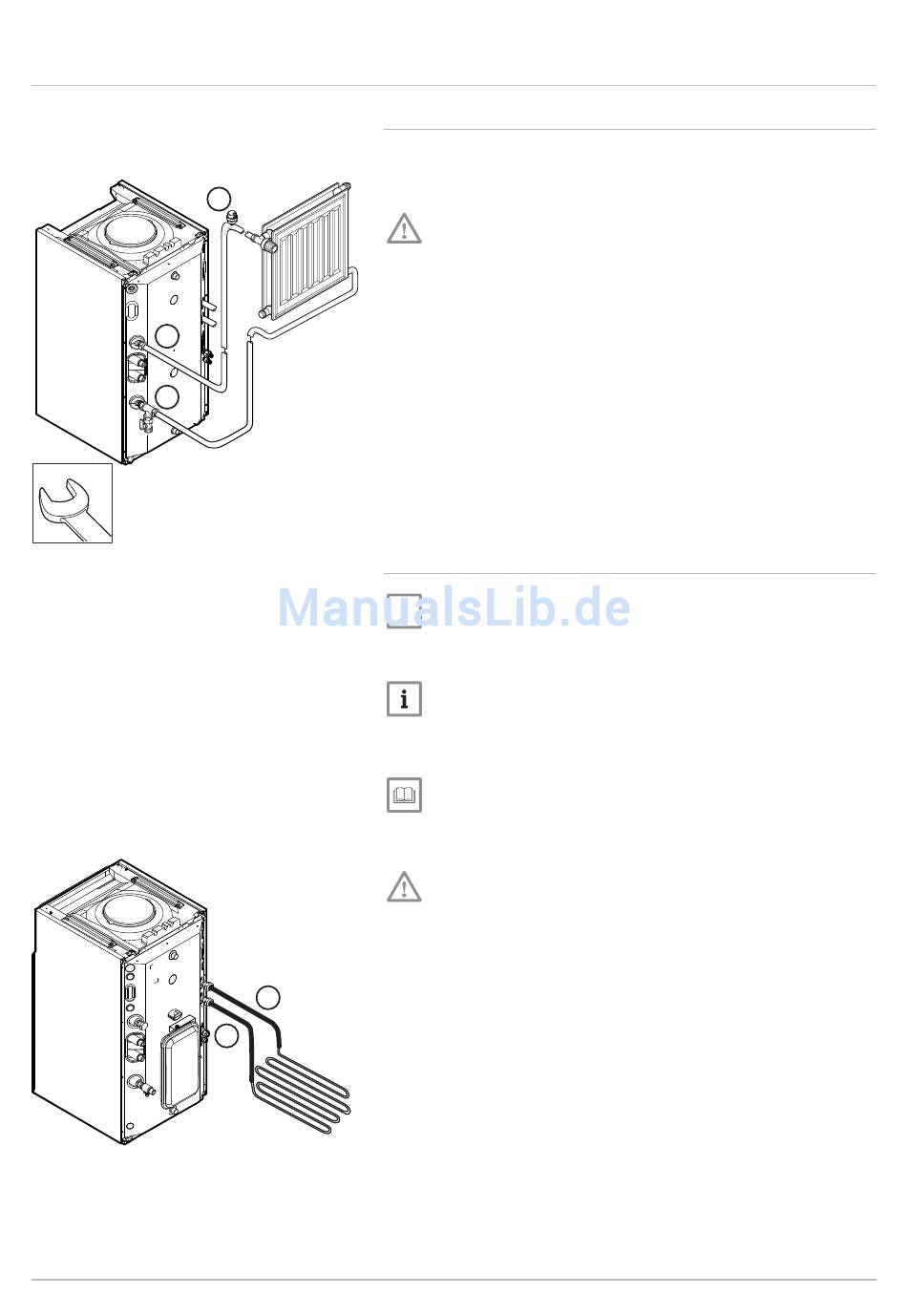

Abb.54 Anschluss des Heizkreises
2
1
Abb.55 Anschluss des Heizkreises
62
6.3.1 Anschließen des Heizkreises
3
MW-2000210-2

6.3.2 Anschluss eines zweiten Heizkreises

3
2
MW-5000224-1
1. Einen manuellen Entlüfter montieren und den Heizungsrücklauf vom
Innenmodul anschließen.
2. Den Heizungsvorlauf an das Innenmodul anschließen.
Achtung!
Beim Anschließen des Heizkreises den Anschluss am Innenmo­
dulende mit einem Schraubenschlüssel halten, um zu verhindern,
dass das Rohr in das Innere des Geräts eindringt.
3. Einen automatischen Entlüfter (nicht mitgeliefert) am höchsten Punkt
des Heizkreises installieren.
Hinweis:
Bei einer Anlage mit zwei Heizkreisen: Den Kreis, der die höchste
Temperatur erfordert, an Kreis A anschließen, und den Kreis, der
die niedrigste Temperatur erfordert, an Kreis B.
Hinweis:
Am höchsten Punkt des zweiten Heizkreises einen automatischen
Entlüfter installieren.
1. Das Set EH528 anbringen.
Verweis:
Siehe die Montagehinweise für den Satz EH528.
2. Den Heizungsrücklauf an das Innenmodul anschließen.
3. Den Heizungsvorlauf an das Innenmodul anschließen.
Achtung!
Beim Anschließen des zweiten Heizkreises den Anschluss am In­
nenmodulende mit einem Schraubenschlüssel halten, um zu ver­
hindern, dass das Rohr in das Innere des Geräts eindringt.
4. Einen Sicherheitsthermostaten anschließen
7622030 - v03 - 07102015
