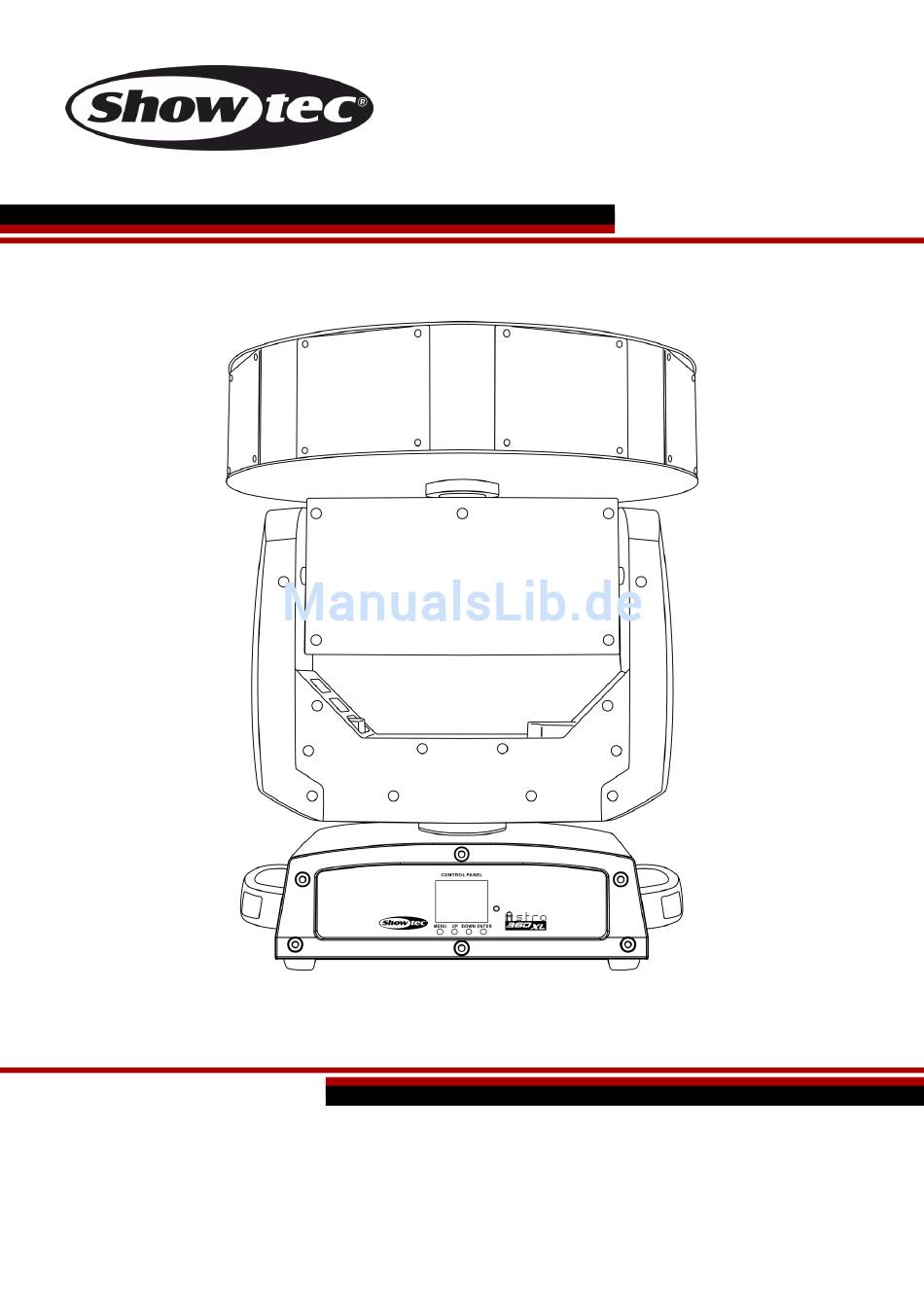

- Seite 1 HANDBUCH DEUTSCH Astro 360 XL Bestellnummer: 43024 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Astro 360 XL Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Funktionen ..................................7 Übersicht ..................................7 Vorderseite ..................................8 Rückseite .................................. -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Astro 360 XL IEC-Netzkabel (1 m) 1 Montagehalterung und 2 Schrauben für die Traversenmontage ... - Seite 4 Astro 360 XL Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
• Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Der Moving Head muss außerhalb der Reichweite von Kindern installiert werden. -
Seite 6: Netzanschlüsse
Astro 360 XL Der Astro kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 7: Rückgabe
Astro 360 XL Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 8: Beschreibung Des Geräts

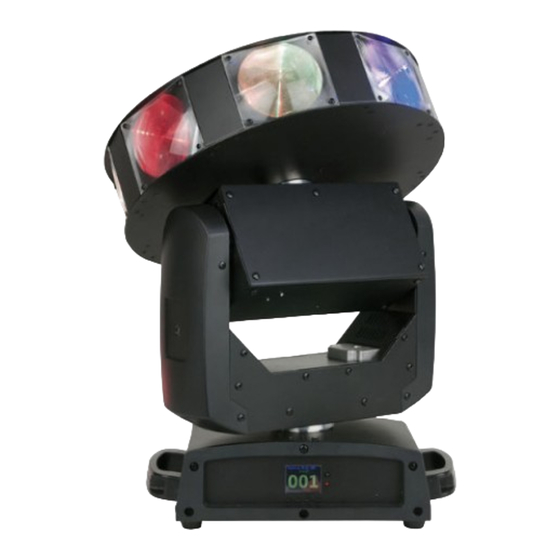

Astro 360 XL Beschreibung des Geräts Funktionen Der Astro 360 XL von Showtec ist ein Moving Head mit hoher Leistung und hervorragenden Effekten. Eingangsspannung: 100-240V AC, 60/50 Hz Leistungsaufnahme: 175W Lichtquelle: 8 x 12W 4-in-1 RGBW-LEDs Lichtleistung: 265 Lumen pro LED ... -
Seite 9: Vorderseite
Astro 360 XL Vorderseite Abb. 02 01) 8 x 12W 4-in-1 RGBW-LEDs 02) LCD-Display + Steuerungstasten Bestellnummer: 43024... -
Seite 10: Rückseite
09) Erde Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Astro 360 XL. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 11: Steuerungsmodi
Astro 360 XL Steuerungsmodi Es gibt 5 Modi: • Auto • Manuell • Musiktaktung • Master/Slave • DMX-512 (20CH, 52 CH) Ein Astro (Auto und manuell) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 12: Mehrere Astros (Dmx-Steuerung)
Astro 360 XL Mehrere Astros (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 13: Verbinden Der Geräte
Astro 360 XL Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 14: Bedienfeld
Astro 360 XL Der Astro 360 XL kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Selbstständiger Modus Bedienfeld A) LCD-Display MODE-Taste C) UP-Taste D) DOWN-Taste ENTER-Taste Abb. 06 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 15: Menü-Übersicht
Astro 360 XL Menü-Übersicht Bestellnummer: 43024... -
Seite 16: Hauptmenü-Optionen
Astro 360 XL Hauptmenü-Optionen DMX-Adresse DMX-Modus / Master/Slave / Auto / Musiktaktung / manuell Pan- und Tilt-Umkehrung/ Display-Umkehrung / Pan- und Tiltwinkel / Ventilatoren / Display / Audioempfindlichkeit / Dimmerkurven und Geschwindigkeit / Reset / Werkseinstellungen Systeminformationen DMX-Adresszuweisung In diesem Menü können Sie die DMX-Adresse zuweisen. -
Seite 17: Betriebsmodi
Astro 360 XL Betriebsmodi Der Astro verfügt über 5 unterschiedliche Betriebsmodi. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN einen der folgenden 6 Modi aus: 1. -
Seite 18: Manueller Modus
Astro 360 XL 5. Manueller Modus In diesem Menü können Sie verschiedene Einstellungen bearbeiten. 01) Wählen Sie im Hauptmenü mit UP/DOWN „MANUAL“ aus. 02) Drücken Sie ENTER, um das Menü zu öffnen. Auf dem Display erscheint nun: 03) Wechseln Sie mit UP/DOWN zwischen den unten stehenden Optionen. -
Seite 19: Erweiterte Einstellungen
Astro 360 XL Erweiterte Einstellungen 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. Auf dem Display erscheint nun: 03) Drücken Sie UP/DOWN, um zwischen den folgenden Optionen zu wechseln: ... -
Seite 20: Systeminformationen
Astro 360 XL Systeminformationen In diesem Menü werden der aktuell aktivierte Modus, die aktive DMX-Adresse, die aktuelle Softwareversion und die Temperatur des Geräts angezeigt. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen und die Informationen anzusehen. - Seite 21 Astro 360 XL Kanal 10 – Rot Dimmer und Shutter müssen geöffnet sein 0-255 Schrittweise Roteinstellung von 0-100% Kanal 11 – Grün Dimmer und Shutter müssen geöffnet sein 0-255 Schrittweise Grüneinstellung von 0-100% Kanal 12 – Blau Dimmer und Shutter müssen geöffnet sein...
- Seite 22 Astro 360 XL 110-124 Stroboskop 4 (zufälliges Stroboskop), von hoher nach niedriger Frequenz 125-129 Offen 130-144 Stroboskop 5 (zufälliges schnelles Einblenden/langsames Ausblenden), von hoher nach niedriger Frequenz 145-149 Offen 150-164 Stroboskop 6 (zufälliges langsames Einblenden/schnelles Ausblenden), von hoher nach niedriger Frequenz...
- Seite 23 Astro 360 XL 232-247 Musikgetaktetes Programm 7 248-255 Musikgetaktetes Programm 8 52 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte).
- Seite 24 Astro 360 XL Kanal 15 – LED 1 Grün Dimmer und Shutter müssen geöffnet sein 0-255 Schrittweise Grüneinstellung von 0-100% Kanal 16 – LED 1 Blau Dimmer und Shutter müssen geöffnet sein 0-255 Schrittweise Blaueinstellung von 0-100% Kanal 17 – LED 1 Weiß...
- Seite 25 Astro 360 XL Kanal 48 – Geschwindigkeit voreingestellte Programme Keine Funktion 1-127 Programm im Uhrzeigersinn, von langsam nach schnell 128-255 Programm gegen den Uhrzeigersinn, von langsam nach schnell Kanal 49 - Dimmer 0-255 0-100% Dimmer Kanal 50 – Shutter Dimmer und CH10-45 müssen geöffnet sein...
- Seite 26 Astro 360 XL 145-149 Gleichmäßiger Dimmer 150-255 Keine Funktion Kanal 52 – Pan/Tilt-Programme Keine Funktion 8-23 Programm 1 24-39 Programm 2 40-55 Programm 3 56-71 Programm 4 72-87 Programm 5 88-103 Programm 6 104-119 Programm 7 120-135 Programm 8 136-151...
-
Seite 27: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Astro 360 XL von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 28: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 26 für nähere Informationen zum Auswechseln der Sicherung. - Seite 29 Astro 360 XL Problem Mögliche Ursache(n) Lösung Einer oder • Überprüfen Sie, ob das Gerät mehrere Das Gerät erhält keinen Strom eingeschaltet ist und ob die Kabel Scheinwerfer angeschlossen sind funktionieren überhaupt nicht Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung Die Geräte...
-
Seite 30: Technische Daten
Astro 360 XL Technische Daten Modell: Showtec Astro 360 XL Eingangsspannung: 100-240V AC, 60/50Hz Leistungsaufnahme: 175W DMX-Verbindung: 30 Stk. Sicherung: F3AL/250V Abmessungen: 354 x 354 x 435 mm (LxBxH) Gewicht: 17,32 kg Bedienung und Programmierung: Signal Pin OUT: Pin 1 (Erde), Pin 2 (-), Pin 3 (+) DMX-Modus: 20, 52 Kanäle... -
Seite 31: Abmessungen
Astro 360 XL Abmessungen Bestellnummer: 43024... - Seite 32 ©2016 Showtec...
