Bedienungsanleitung TECNO Star Dual Power
10.2 Anschluss an das Stromnetz
Bevor das Gerät an das Stromnetz angeschlossen wird, muss überprüft werden, ob die Versor-
gungsspannung jener von der Saugzentrale erforderten entspricht (siehe Identifi kationsplakette).
Der Hersteller weist jegliche Verantwortung zurück, sollten durch nicht fachgerecht ausgeführte elektri-
sche Installationen Sach- oder Personenschäden entstehen.

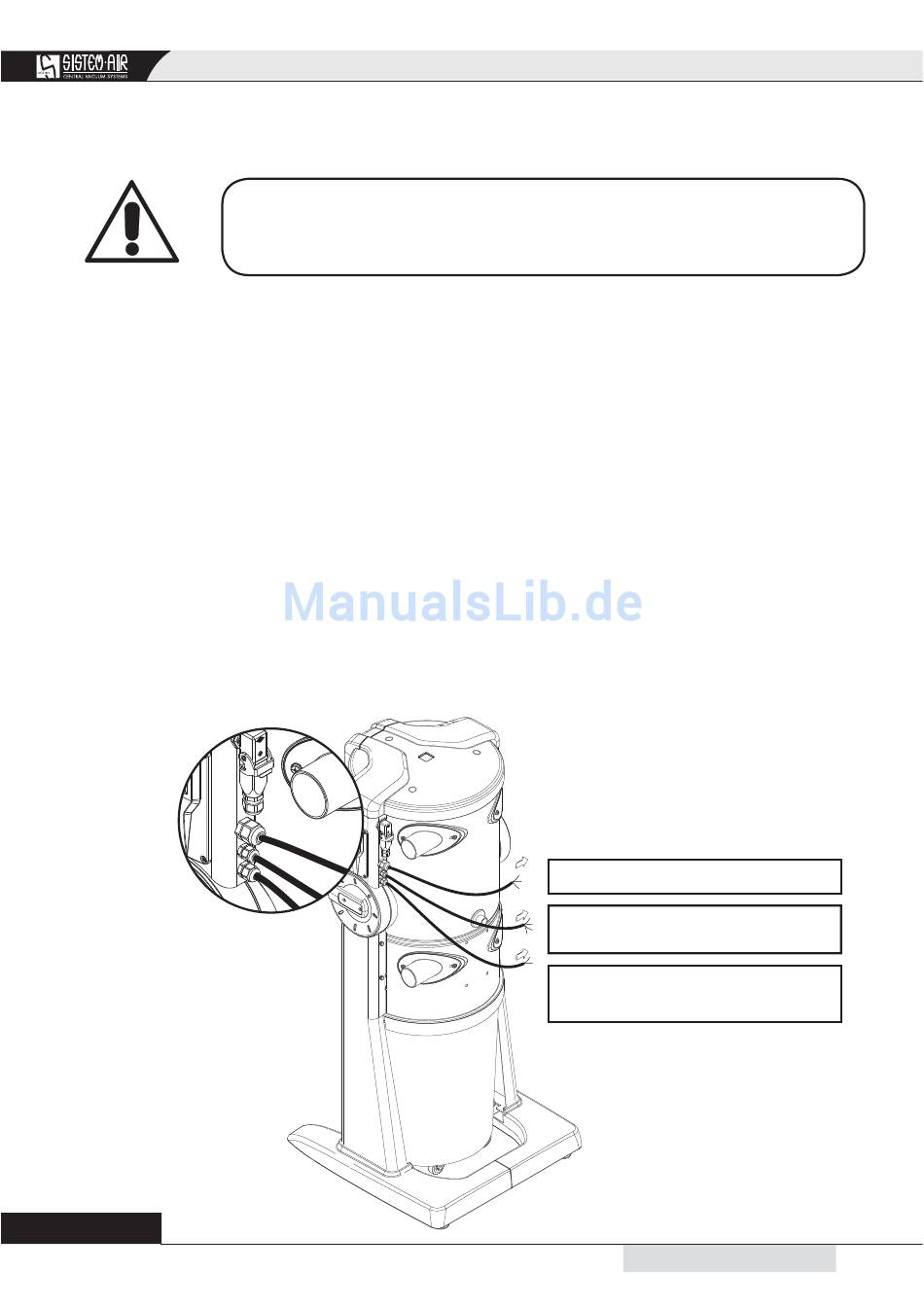

Für den Anschluss an das Stromnetz wie folgt vorgehen (siehe Abbildung)
• Das Eingangskabel des Aktivierungssignals (STEUERLEITUNG) an die Sauganschlüsse anschließen.
• Das Ausgangskabel des zusätzlichen Signals für Wartungsmeldungen anschließen. Die Verwendung
dieses Signals ist FAKULTATIV. Merke: Dieses Signal ist ein Schließer, der eine Spannung von
12 V dc - 0,03 A versorgt.
• Den Netzkabelstecker der Saugzentrale in die dafür vorgesehene Steckdose stecken, wobei darauf
geachtet werden muss, dass ein Erdungskabel angeschlossen ist.
• Sicher gehen, dass die elektrische Anlage des Gebäudes gemäß den geltenden elektrotechnischen
Vorschriften ausgeführt wurde.
• Wir empfehlen, die Saugzentrale mit einer Spannung zu speisen, welche von provisorischen Schalt-
tafeln (z.B. Baustellen-Schalttafeln) kommt, um eventuelle Schäden an elektronischen Bauteilen zu
vermeiden.
20
ACHTUNG: Der Elektroanschluss darf AUSSCHLIESSLICH
von qualifi ziertem Fachpersonal durchgeführt werden.
Versorgungsleitung AC 230V
Steuerleitung 1 - 2 /
Sauganschlüsse 12V
Zusätzliches Signal (fakultativer
Anschluss) 12V, 30 mA
05/07/11 Rev:1.0.0
