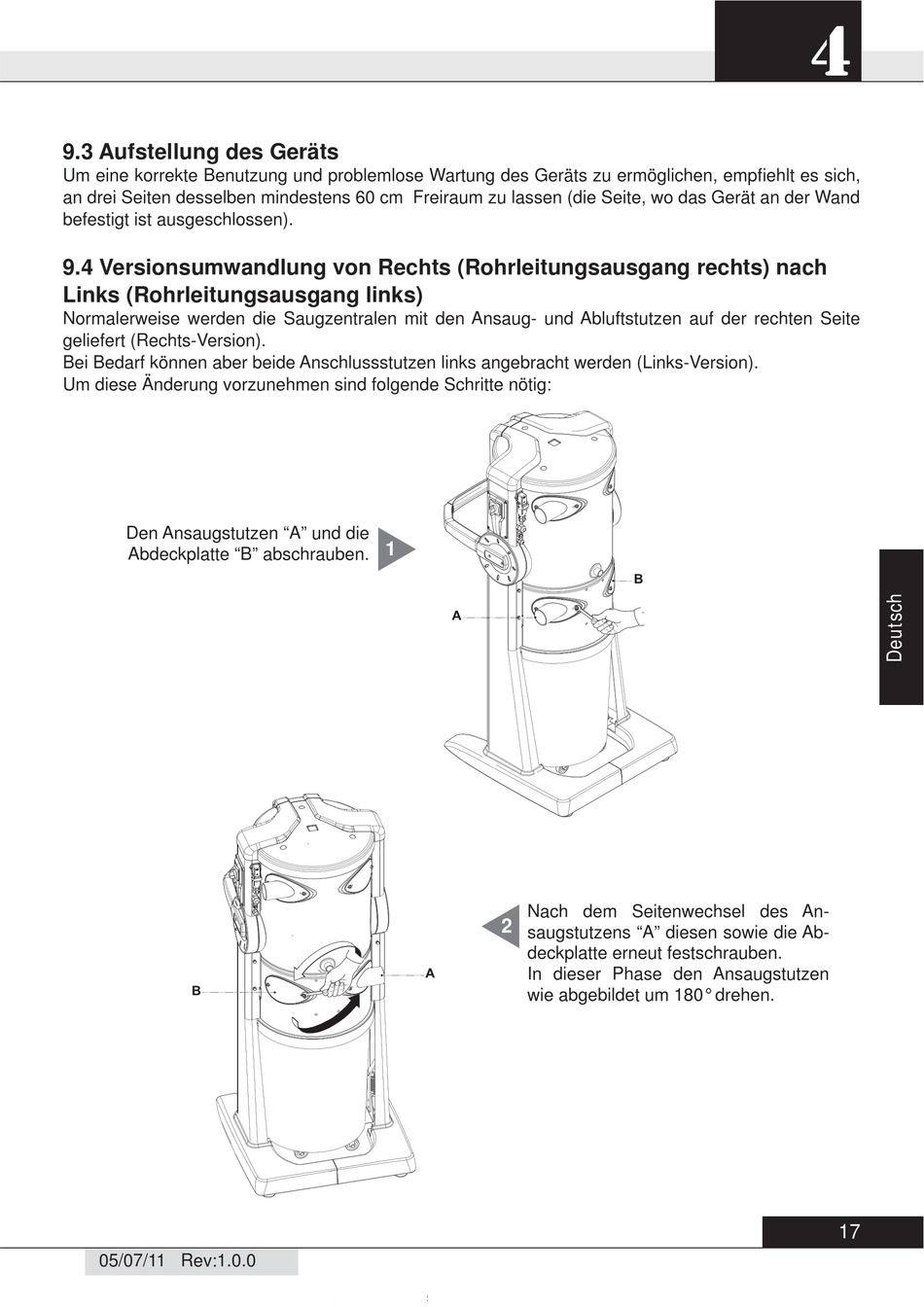

9.3 Aufstellung des Geräts
Um eine korrekte Benutzung und problemlose Wartung des Geräts zu ermöglichen, empfi ehlt es sich,
an drei Seiten desselben mindestens 60 cm Freiraum zu lassen (die Seite, wo das Gerät an der Wand
befestigt ist ausgeschlossen).
9.4 Versionsumwandlung von Rechts (Rohrleitungsausgang rechts) nach
Links (Rohrleitungsausgang links)
Normalerweise werden die Saugzentralen mit den Ansaug- und Abluftstutzen auf der rechten Seite
geliefert (Rechts-Version).
Bei Bedarf können aber beide Anschlussstutzen links angebracht werden (Links-Version).
Um diese Änderung vorzunehmen sind folgende Schritte nötig:
Den Ansaugstutzen "A" und die
Abdeckplatte "B" abschrauben.
B
05/07/11 Rev:1.0.0
1
A
Nach dem Seitenwechsel des An-
2
saugstutzens "A" diesen sowie die Ab-
deckplatte erneut festschrauben.
A
In dieser Phase den Ansaugstutzen
wie abgebildet um 180° drehen.
B
4
17
