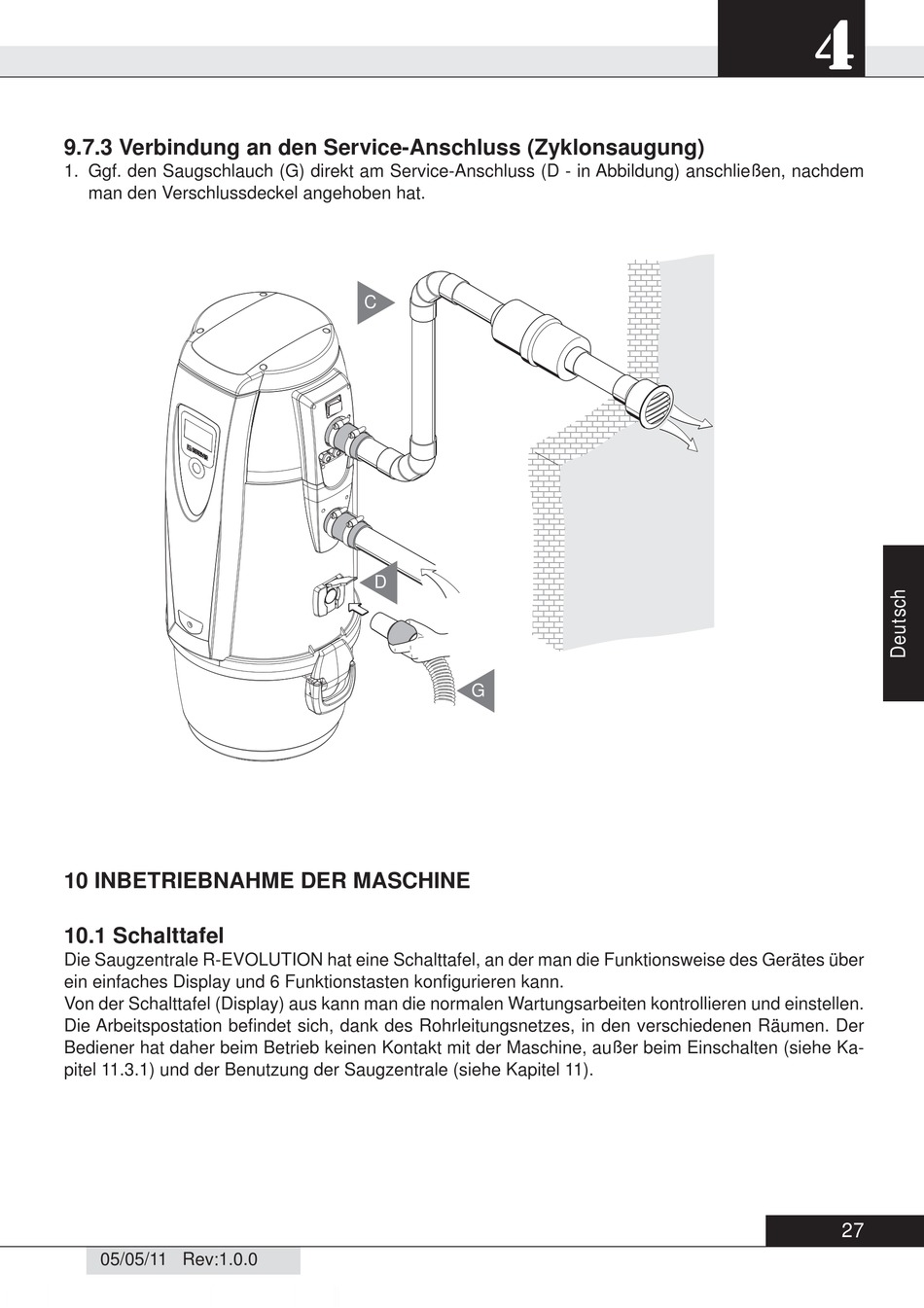

9.7.3 Verbindung an den Service-Anschluss (Zyklonsaugung)

1. Ggf. den Saugschlauch (G) direkt am Service-Anschluss (D - in Abbildung) anschließen, nachdem
man den Verschlussdeckel angehoben hat.
C
D
G

10 INBETRIEBNAHME DER MASCHINE

10.1 Schalttafel

Die Saugzentrale R-EVOLUTION hat eine Schalttafel, an der man die Funktionsweise des Gerätes über
ein einfaches Display und 6 Funktionstasten konfigurieren kann.
Von der Schalttafel (Display) aus kann man die normalen Wartungsarbeiten kontrollieren und einstellen.
Die Arbeitspostation befindet sich, dank des Rohrleitungsnetzes, in den verschiedenen Räumen. Der
Bediener hat daher beim Betrieb keinen Kontakt mit der Maschine, außer beim Einschalten (siehe Ka-
pitel 11.3.1) und der Benutzung der Saugzentrale (siehe Kapitel 11).
