9.5 Befestigung der Saugzentrale

Es sind keine spezifi schen Verankerungen nötig. Dennoch sollte überprüft werden sein, ob der Installa-
tionsort folgenden Sicherheitskriterien entspricht:
- die Aufstellfl äche muss solide, perfekt eben und horizontal sein;
- die Aufstellfl äche darf keinen Vibrationen ausgesetzt sein. Außerdem muss die Fläche durchgehend
gerade sein, damit die Zentrale stabil steht.

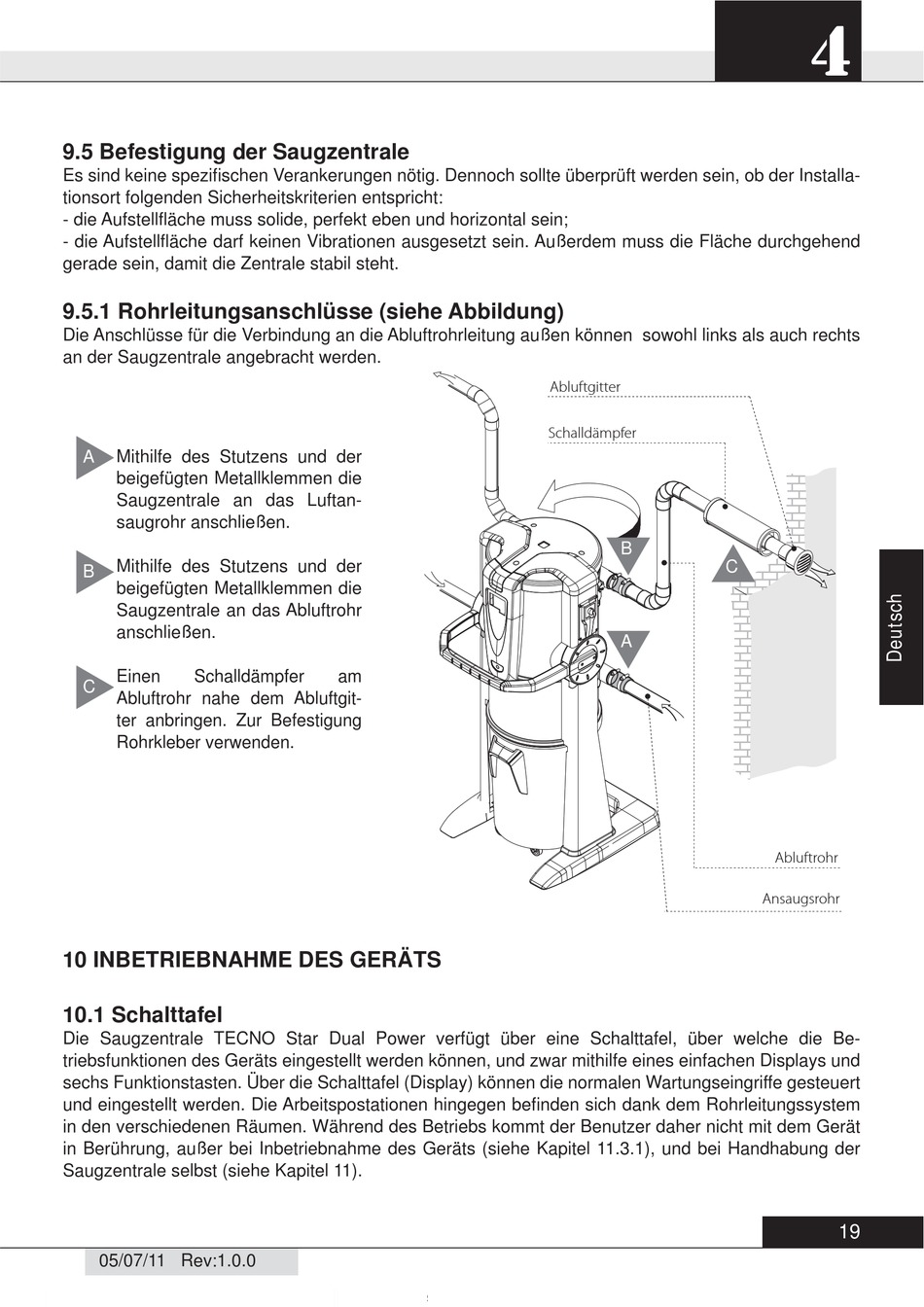

9.5.1 Rohrleitungsanschlüsse (siehe Abbildung)
Die Anschlüsse für die Verbindung an die Abluftrohrleitung außen können sowohl links als auch rechts
an der Saugzentrale angebracht werden.
A
Mithilfe des Stutzens und der
beigefügten Metallklemmen die
Saugzentrale an das Luftan-
saugrohr anschließen.
Mithilfe des Stutzens und der
B
beigefügten Metallklemmen die
Saugzentrale an das Abluftrohr
anschließen.
Einen
Schalldämpfer
C
Abluftrohr nahe dem Abluftgit-
ter anbringen. Zur Befestigung
Rohrkleber verwenden.
10 INBETRIEBNAHME DES GERÄTS
10.1 Schalttafel
Die Saugzentrale TECNO Star Dual Power verfügt über eine Schalttafel, über welche die Be-
triebsfunktionen des Geräts eingestellt werden können, und zwar mithilfe eines einfachen Displays und
sechs Funktionstasten. Über die Schalttafel (Display) können die normalen Wartungseingriffe gesteuert
und eingestellt werden. Die Arbeitspostationen hingegen befi nden sich dank dem Rohrleitungssystem
in den verschiedenen Räumen. Während des Betriebs kommt der Benutzer daher nicht mit dem Gerät
in Berührung, außer bei Inbetriebnahme des Geräts (siehe Kapitel 11.3.1), und bei Handhabung der
Saugzentrale selbst (siehe Kapitel 11).
05/07/11 Rev:1.0.0
am
Abluftgitter
Schalldämpfer
B
A
4
C
Abluftrohr
Ansaugsrohr
19
