Fehlerhafte Installation der Feldgeräte
HINWEIS
f
Lesen Sie die jeweilige Installationsanleitung des Herstellers aufmerksam
durch, ehe Sie Feldgeräte (gleich welcher Art) an den Regler anschliessen.

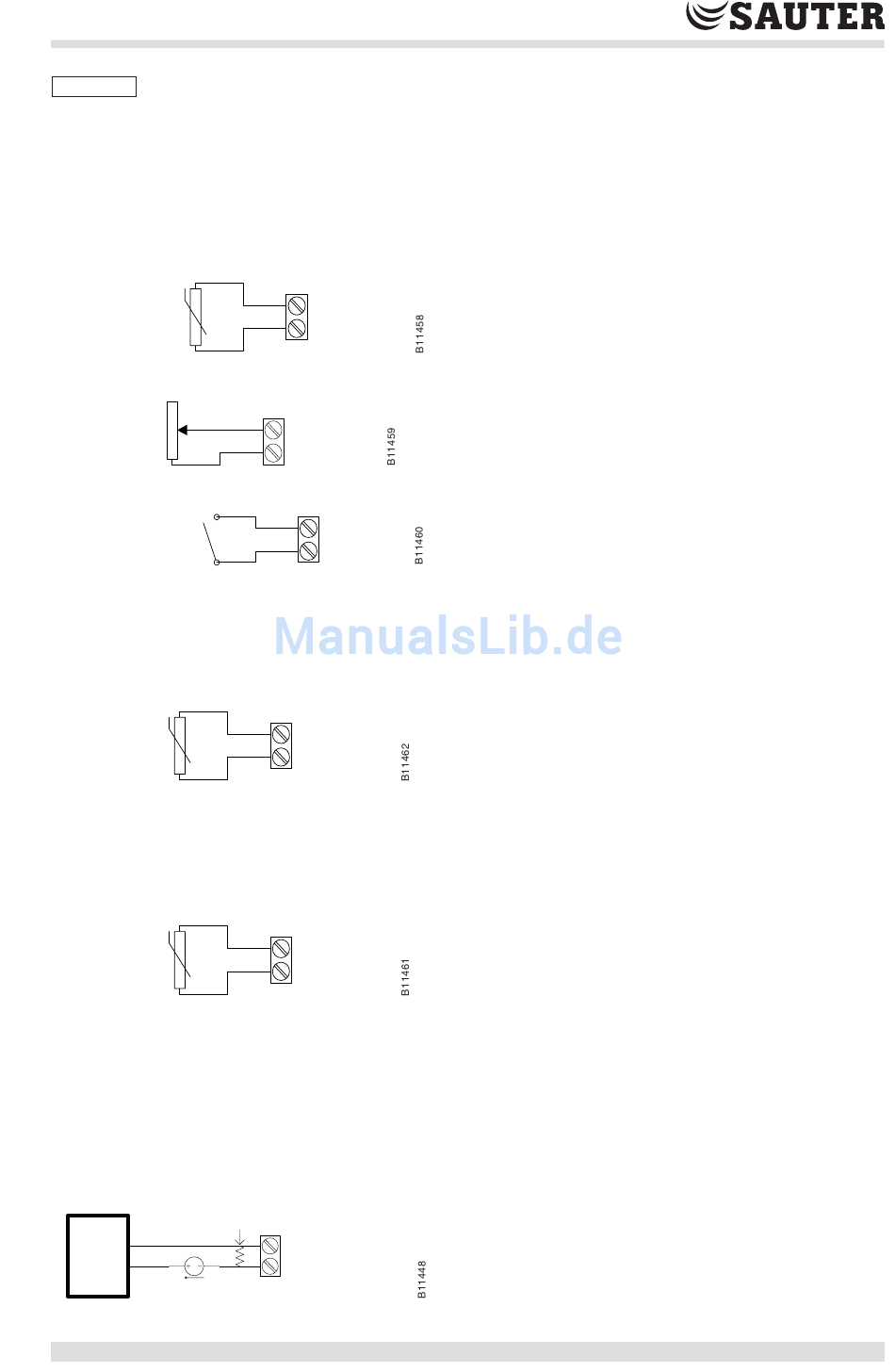

7.1
Verdrahten von digitalen und 10-k
Diese Eingangskonfiguration dient der Überwachung digitaler potentialfreier Kontakte sowie
von 10-kΩ-Potentiometern und 10-kΩ-NTC-Thermistoren.
NTC Thermistor
10kΩ
Ω-NTC-Thermistor-Eingang
Abb. 7
10k
Potentiometer
10kΩ
Ω-Potentiometer-Eingang
Abb. 8
10-k
Digital Dry Contact
NO-NC
Abb. 9
Digitaler potentialfreier Kontakt (NO und NC)
Ω-Widerstandseingänge
7.2
1-k
Diese Eingangskonfiguration dient zur Überwachung von 1kΩ-Platin-RTD.
Platinum RTD
1kΩ
Ω-Platin-RTD-Eingang
Abb. 10
1k
7.3
Pt100-Widerstands-Eingänge
Diese Eingangskonfiguration dient zur Überwachung von Pt100-Platin-RTD.
Platinum RTD
PT100
Abb. 11
Pt100-Platin-RTD-Eingang
7.4
Verdrahtung von Stromeingängen
Die Stromeingänge sind auf 4 bis 20 mA ausgelegt. Wird ein 2-Draht-, 4- bis 20-mA-
Messumformer verwendet, verwenden Sie die das folgende Schema zum Anschliessen des
Messumformers am Stromeingang.
Transducer
4-20mA
-
+
24VDC
Abb. 12
Stromeingang – 2-Draht-Messumformer
P100002805 A
UIx
COM
UIx
COM
UIx
COM
UIx
COM
UIx
COM
Resistor - 249 Ω / ¼W
UIx
COM
Ω-Widerstands-Eingängen
7/18
