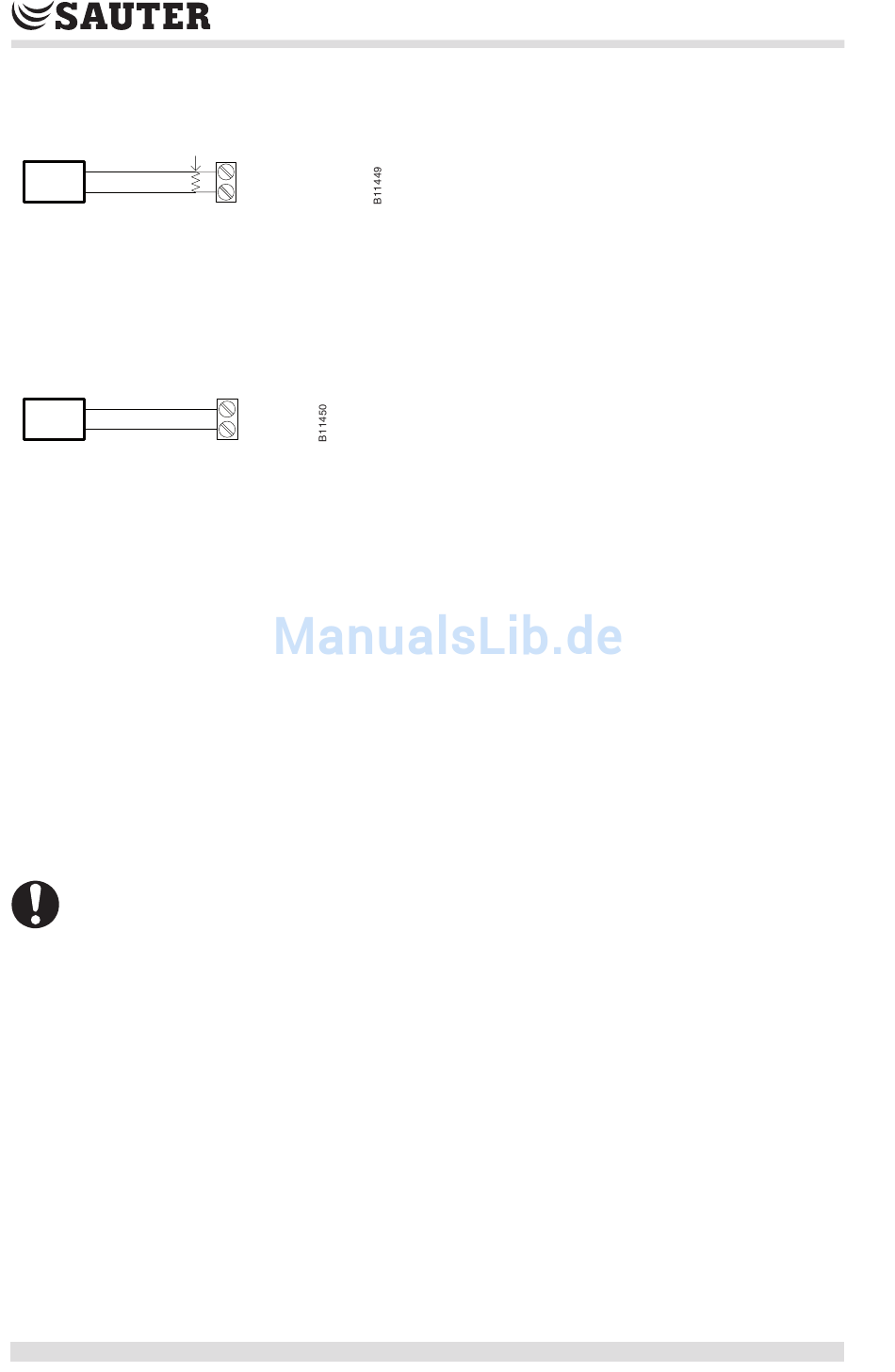

Verfügt der Messumformer über eine eigene Spannungsquelle, verwenden Sie die das
folgende Schema zum Anschliessen des Messumformers.
Transducer
4-20mA
+
-
Abb. 13
Stromeingang – Messumformer mit eigener Spannungsquelle
7.5
Verdrahtung Spannungseingänge
Die Spannungseingänge können zwischen 0 und 10 V DC betragen. Verfahren Sie beim
Anschliessen der Spannungseingänge nach der folgenden Abbildung.
Transducer
0-10V
+
-
Abb. 14
Spannungseingang – Messumformer mit eigener Spannungsquelle
8
Anschluss von Raumbediengeräten
Jeder der VAV-Regler ist mit den Raumbediengeräten aus der EY-RU481 Reihe kompatibel.
Jeder Regler ist ferner kompatibel mit dem EY-RU483F001 Raumbediengerät mit LC-Display
und der Fähigkeit zur Inbetriebsetzung des VAV-Regelkreises ausgerüstet ist. Einzelheiten zur
Verdrahtung sind den Technischen Unterlagen der Raumbediengeräte zu entnehmen.
9
Betrieb in einem drahtlosen Netzwerk
Die Regler EY-RC416F002 und EY-RC415F002 sind mit einem weiten Spektrum an Funk-
Geräten wie beispielsweise Temperaturfühlern, Feuchtigkeitssensoren, Kanalmesselementen,
Fenster-/Türkontakten und Lichtschaltern kompatibel, welche auf der EnOcean
aufbauen. Geräte dieser Art lassen sich mühelos einrichten und weisen keinerlei
Beschränkungen im Hinblick auf die Baumaterialien auf, an denen sie montiert werden
können.
Machen Sie sich vor dem Anschluss von Drahtlosgeräten an den Regler mit dem
Handbuch „Batterielose Drahtlossensoren und -schalter" vertraut.
9.1
Montageanleitung
Bei der Montage von Drahtlosgerät ist auf die maximal möglichen Übertragungsdistanzen
zu achten sowie dafür zu sorgen, dass keine Gegenstände im Signalweg die Übertragung
beeinträchtigen können. Als Faustregel ist davon auszugehen, dass unter normalen
Bedingungen in einer Büroumgebung die Übertragungsreichweite etwa 30 m beträgt. Doch
auch dann, wenn solche Bedingungen gegeben sind, kann es erforderlich sein, anhand eines
Feldstärkenmessgeräts die tatsächliche Übertragungsqualität zu kontrollieren. Um ein solches
Gerät handelt es sich beim EPM100 von EnOcean
und die Qualität des Datenempfangs prüft. Seine Verwendung bietet Hilfestellung bei der Wahl
des am besten geeigneten Standorts für Übertragungen. Der Sensor sollte nicht an derselben
Wand oder Ebene montiert sein wie der Empfänger (d. h. der drahtlose Regler). Radiowellen
werden leicht durch Interferenzauslöschungen oder Echos gestört. Angrenzende oder
gegenüberliegende Wände stellen geeignetere Installationsorte dar.
8/18
Resistor - 249 Ω / ¼W
UIx
COM
UIx
COM
®
, das die tatsächliche Übertragungsstärke
®
Technologie
P100002805 A
