Montageanleitung
Die Regler wurden eigens auf einen einfachen Einbau hin konzipiert. Die integrierte/n
Befestigungsklammer/n der Regler weist/weisen einen Lochdurchmesser von 5 mm auf und
ist/sind so gestaltet, dass sie dem Motordrehmoment entgegenwirkt/entgegenwirken. Die zum
Lieferumfang gehörenden Befestigungsklammern und Schrauben gestatten eine unmittelbare
Montage des Reglers auf eine Volumenstrombox.
1.
Markieren Sie mithilfe der Befestigungsklammer/n des Reglers ggf. zu bohrende Löcher.
2.
Entfernen Sie den Regler und bohren Sie die Löcher.
3.
Reinigen Sie die durchbohrte Oberfläche und befestigen Sie den Regler mit dem
geeigneten Schraubentyp.
4.
Vergewissern Sie sich, dass die Klappenachse mindestens 40 mm lang ist, sodass der
Klappenbügel die Klappenachse sicher umschliesst. Begrenzen Sie nötigenfalls die
maximale Klappenachsendrehung durch eine Anpassung der Position der mechanischen
Anschläge in 5°-Schritten.

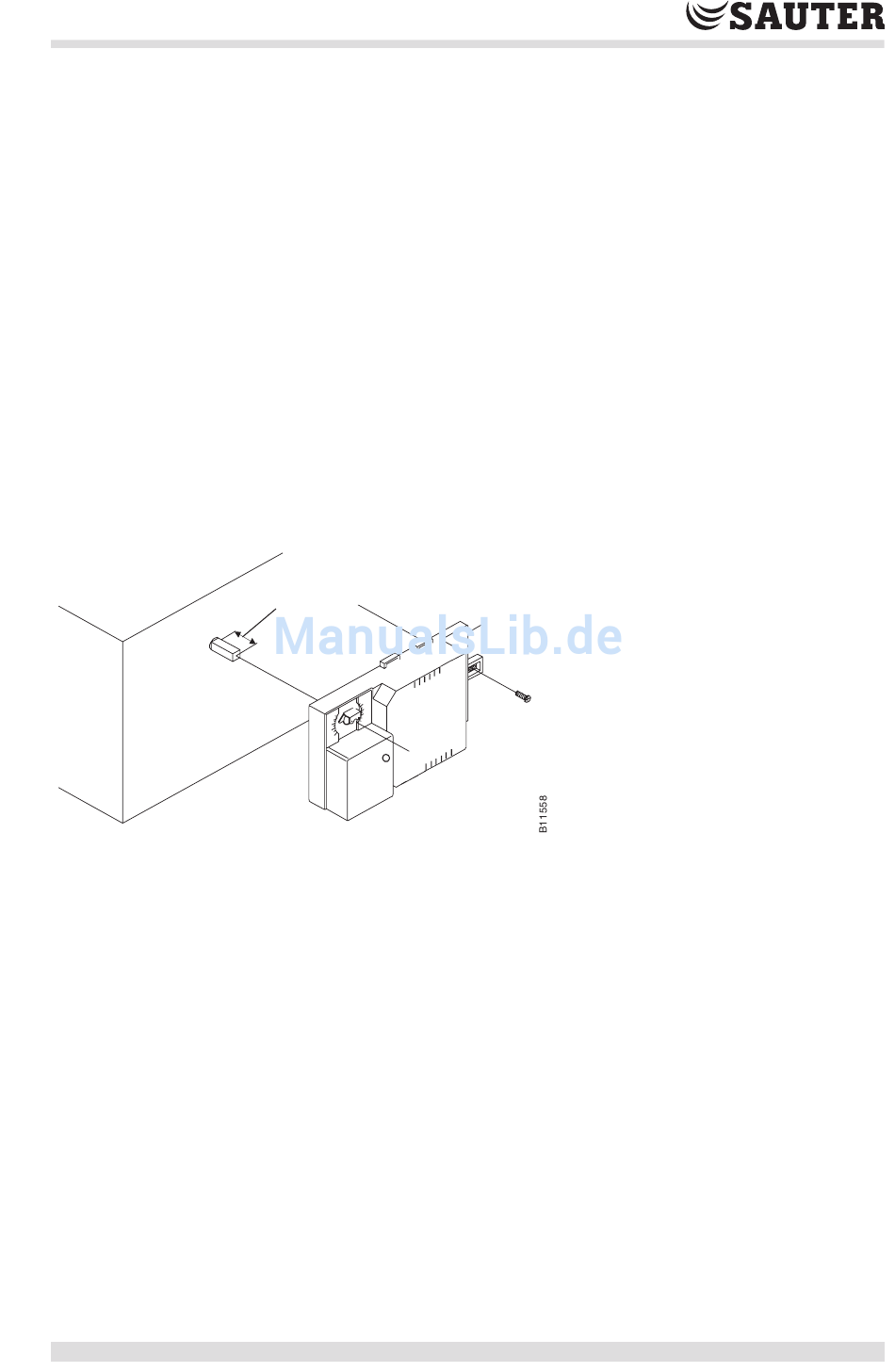

Abb. 1
Montage eines VAV-Reglers auf eine Klappenachse
5.
Verwenden Sie für den Anschluss des Drucksensors an den +/- Anschlüssen
Kunsstoffschläuche (Abb. 6 und Abb. 8) von 6,4 mm Aussen- bzw. 4 mm
Innendurchmesser.
