Schliessen Sie beide Drähte an die Klemmen LON 1 oder 2 des Reglers an. Beim Einführen
mehrerer Drähte in die Klemmen ist darauf zu achten, dass die Drähte zuvor sorgfältig verdrillt
werden.

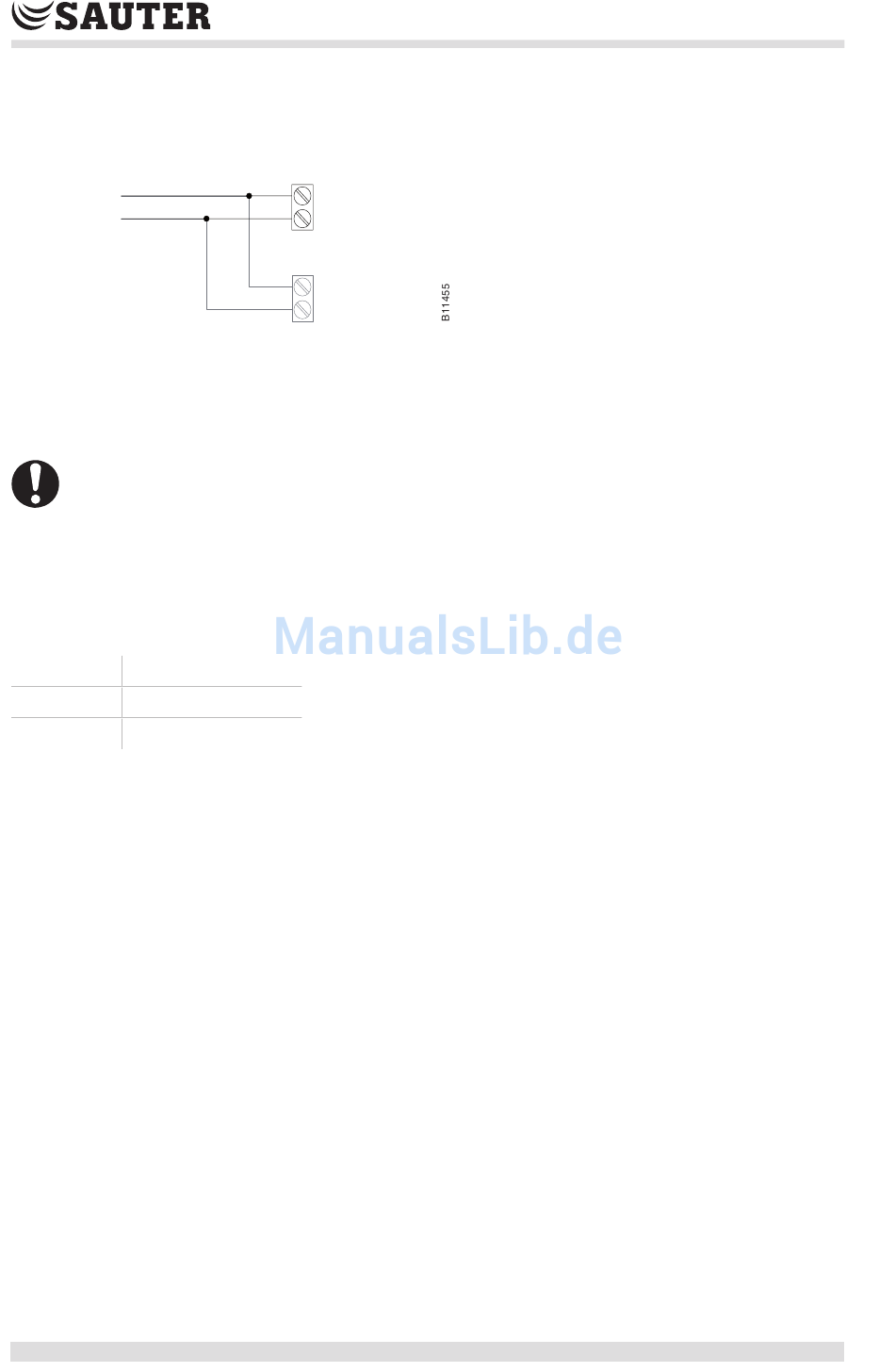

LON Network
Abb. 23
Kommunikationsverdrahtung
Weitere Informationen und ausführliche Erläuterungen zur Netzwerktopologie und zu
Beschränkungen der Leitungslänge finden Sie in der von der Echelon
veröffentlichten Verdrahtungsrichtlinie für Twisted-Pair-LonWorks
Achten Sie auf die Verwendung von geeigneten Netzwerkabschlüssen (Terminator)
welche für unterschiedliche Netztopologien unterschiedlich sein müssen. Bei
nichteinhaltung dieser Vorgabe können zwischen Reglern Übertragungsfehler
auftreten. An ein und demselben Netzwerkabschnitt keine unterschiedlichen
Kabelquerschnitte verwenden, da auch dies Übertragungsfehler zur Folge haben
kann.
11.1
Wahl der Netzabschlüsse
Topologie
Zubehör-Teile-Nr.
Bus
09704800 10
Frei
09704800 12
Für eine Bustopologie sind zwei Netzwerkabschlüsse (Terminator) erforderlich (= einer
an jedem Ende des Bustopologiekanals). Für eine freie Topologie wird ein Netzabschluss
benötigt, der dann innerhalb des Kanals an beliebiger Stelle positioniert werden kann.
12
Jumper zur Löschung des Speichers
Jeder Regler hat einen Jumper mit dem sich durch Umstecken der Inhalt des Speichers auf
dem Neuron-Chip löschen lässt. Wird eine falsche .APB-Datei auf den Regler geladen, wird
der Speicher auf dem Neuron-Chip beschädigt. Anschliessend ist kein Datenaustausch mit
dem Regler mehr möglich. In einer solchen Situation lässt sich mithilfe des Jumpers der
Speicher des Neuron-Chips in einen anwendungsfreien Zustand zurücksetzen. Der Jumper
trägt bei Reglern der Produktlinie EY-RC416 die Bezeichnung J22; bei den Reglern der Reihe
EY-RC415 ist sie J9.
Um den Inhalt des Speichers auf dem Neuron-Chip zu löschen, verfahren Sie wie folgt:
1.
Trennen Sie den Regler von der Netzspannungsversorgung.
2.
Schieben Sie eine Brücke über die auf dem Regler dafür vorgesehenen Pins.
12/18
Controller 1
LON1
LON2
Controller 2
LON1
LON2
®
Corporation
®
-Netzwerke.
P100002805 A
