SAUTER EY-modulo 5
PDS 94.010

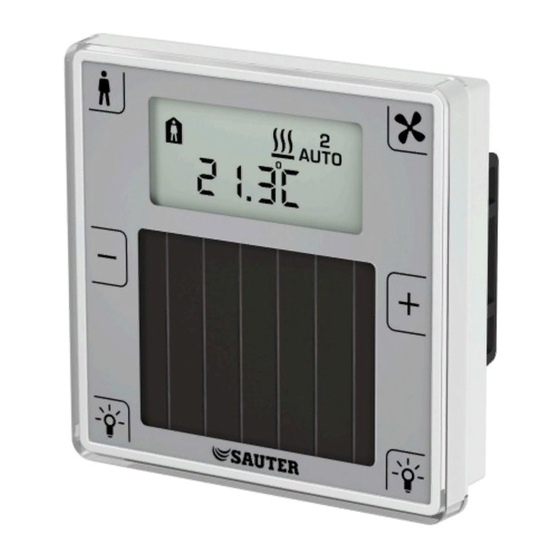

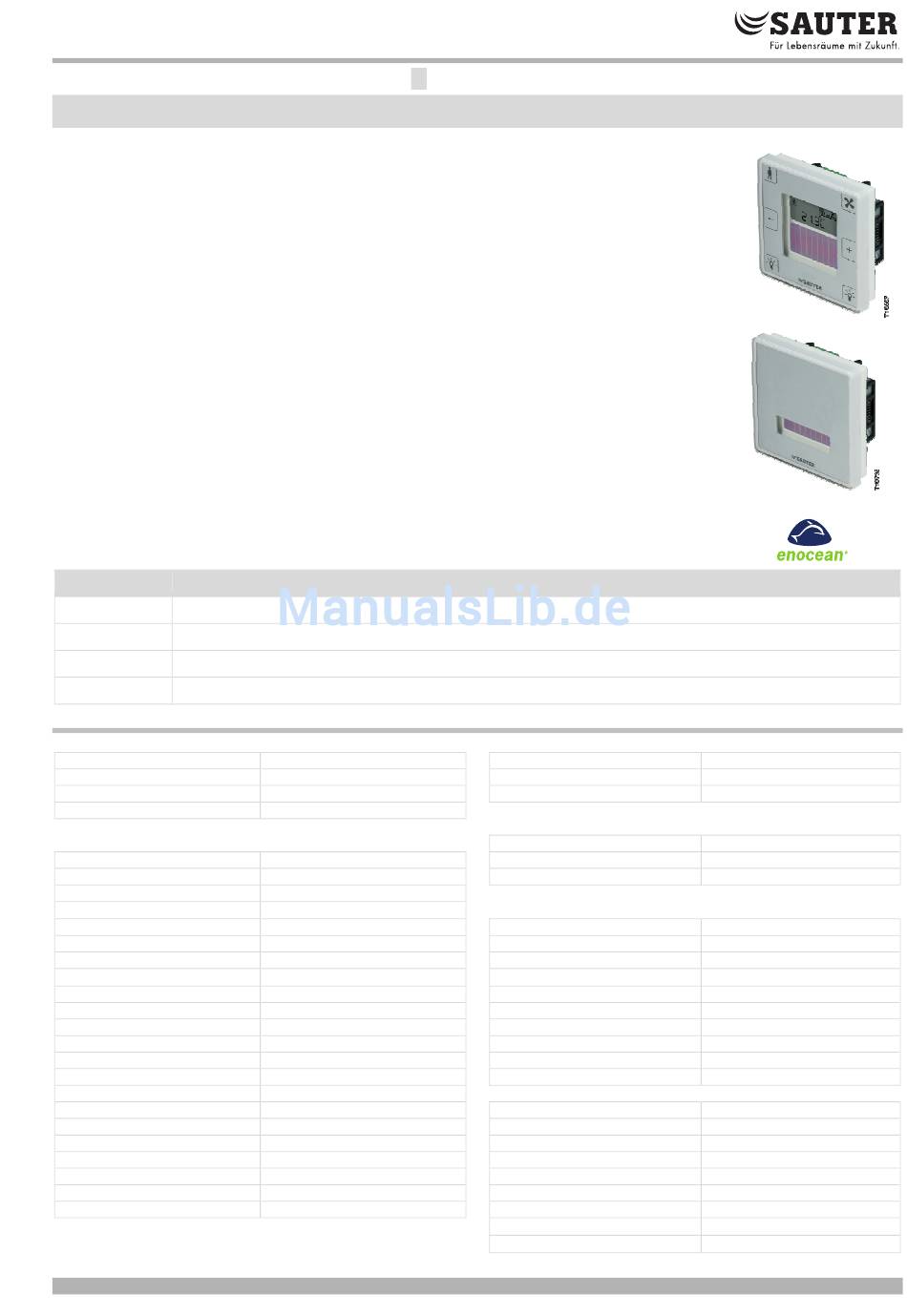

ecoUnit110...146: Raumbediengerät mit EnOcean
Ihr Vorteil für mehr Energieeffizienz
Individuelle Einstellung von Präsenz und Absenz sowie Raum-Sollwertkorrektur, Steuerung von Licht und
Jalousie zur Energieoptimierung des Raumes.
Einsatzgebiete
Bediengerät zur Steuerung und Gewährleistung von höchstem Raumkomfort. Temperaturerfassung sowie
Steuerung verschieden ausgestatteter Räume durch Raumautomationsstationen mit EnOcean
Eigenschaften
• Teil der SAUTER EY-modulo 5 Systemfamilie
• Erweiterbar mit Tasteneinheit EY-SU106
• Raumbediengerät in vielen Funktions-, Design und Farbvarianten
• Geräteeinsatz mit transparenter Front, passend in Rahmen mit Ausschnitt 55 × 55 mm
• Rahmen als Zubehör bestellbar
• Individuelle Anpassung des Raumklimas
• Einstellung des Betriebsmodus zur Raumbelegung und Ansteuerung eines dreistufigen Ventilators
• Lichtsteuerung Ein/Aus/Dimmen
• Jalousiesteuerung
• Fenstersteuerung
• Display mit vielen Statusinformationen zum Raumzustand
Technische Beschreibung
• Spannungsversorgung ab integriertem Solarpanel
• Batteriebetrieb optional
• EnOcean-Funkprotokoll
• Ca. 30 m Reichweite je nach Bausubstanz
Produkte
Typ Beschreibung
EY-RU110F001 NTC-Sensor
EY-RU141F001 Bedieneinheit mit LCD, NTC, dXs Sollwertkorrektur, 2 Tasten
EY-RU144F001 Bedieneinheit mit LCD, NTC, dXs Sollwertkorrektur, Ventilator, Präsenz, 4 Tasten
EY-RU146F001 Bedieneinheit mit LCD, NTC, dXs Sollwertkorrektur, Ventilator, Präsenz, Jalousien/Licht, 6 Tasten
Technische Daten
Elektrische Versorgung
Speisespannung
Min. Beleuchtungsstärke
Überbrückungszeit ohne Beleuchtung
Ausführung
Fühler
Messbereich
Auflösung
Zeitkonstante
Messgenauigkeit Raumtemperatur
Funktionalität
Sollwertkorrektur
Raumbelegung (Präsenz)
Ventilatorstufe
Anbindung an ecos®5:
Technologie
Sendefrequenz
Reichweite
EnOcean Equipment Profile (EEP V2.0)
* ecoUnit141...146
** ecoUnit110...146
www.sauter-controls.com
de Produktdatenblatt
ab integriertem Solarpanel
(Batteriebetrieb optional)
250 Lux, 5 h
Typisch 60 h
0...40 ° C
0,1 K
Ca. 7 min
Typisch 0,5 K im Bereich 5...35°C
einstellbar
3 Modi, LC-Anzeige
5 Funktionen, LC-Anzeige
Keine Verdrahtung notwendig, Anbin-
dung an SLC via Funkinterface
EY-EM580
EnOcean, STM 300
868,3 MHz
je nach Bausubstanz ca. 30 m
EEP: 2D-00-01 *
(im bidirektionalen Modus)
EEP: 07-10-01 **
(im unidirektionalen Modus)
EEP: 05-03-01 **
(Tasten 3, 4, 7...12)
®
Funktechnologie
®
-Schnittstelle.
Zulässige Umgebungsbedingungen
Betriebstemperatur
Lager- und Transporttemperatur
Feuchtigkeit
Einbau
Montage
Masse B × H × T (mm)
Gewicht (kg)
Normen, Richtlinien
Schutzart
Schutzklasse
Umgebungsklasse
CE-Konformität nach
EMV-Richtlinie 2004/108/EG
Funk-Richtlinie R&TTE 1999/5/EG
Weiterführende Informationen
Montagevorschrift
EY-RU141...146
EY-RU110
Bedienungsanleitung
Material- und Umweltdeklaration
Massbild
Anschlussplan
EY-RU110...146
0...45 ° C
–25...70 ° C
5...85% rF ohne Kondensation
Unterputz/Aufputz (s. Zubehörliste)
59,5 × 59,5 × 25
0,1
IP 30 (EN 60529)
III (EN 60730-1)
3K3 (IEC 60721)
EN 61000-6-1, EN 61000-6-2
EN 61000-6-3, EN 61000-6-4
EN 50371, EN 300489-1 (V1.8.1)
EN 300489-3 (V1.4.1)
EN 300220-1 (V2.1.1)
EN 300200-2 (V2.1.2)
MV P100002468
MV P100002471
BA P100007833
MD 94.010
M11452
A10647
A10648
