Leistungsverdrahtung (nur SELV anschliessen)
Spannung: 24 V AC/DC; ±15 %, von einer Schutzklasse II
Transformator für die Stromversorgung nach EN 61558-2-6.
Zur Trafodimensionierung eins oder mehrerer Regler gehen sie wie folgt vor:
•
Addieren Sie die maximale Leistungsaufnahme der einzelnen Regler und multiplizieren Sie
diese Summe mit 1,3.
•
Ist der dabei erhaltene Wert höher als 100 VA, teilen sie die Anzahl der Regler auf mehrere
Transformatoren so auf, das pro Transformator max. 100 VA nicht überschritten wird.
Verwenden Sie zum Schutz der Regler vor Spannungsspitzen auf der 24-V-AC-Seite
(Sekundärseite) des Transformators eine externe Sicherung wie in Abb. 6 dargestellt.
Achten Sie beim Anschliessen von Reglern und Geräten an den Transformator auf einheitliche
Polarität. Die COM-Klemmen der einzelnen Regler und jedes Peripheriegeräts sollten dabei
an die gleiche Klemme an der Sekundärseite des Transformators angeschlossen werden.
Geräteschaden durch Kurzschluss
HINWEIS
Die Regler verfügen über eine Halbwellen gleichrichtung. Der Anschluss
zweier Halbwellen-Spannungsversorgungen an denselben Transformator ohne
Verwendung gleicher Polarität führt zum Kurzschluss.
f
Installation muss durch eine Fachkraft erfolgen.
Controller 1
24VAC
24V COM
Controller 2
24VAC
24V COM

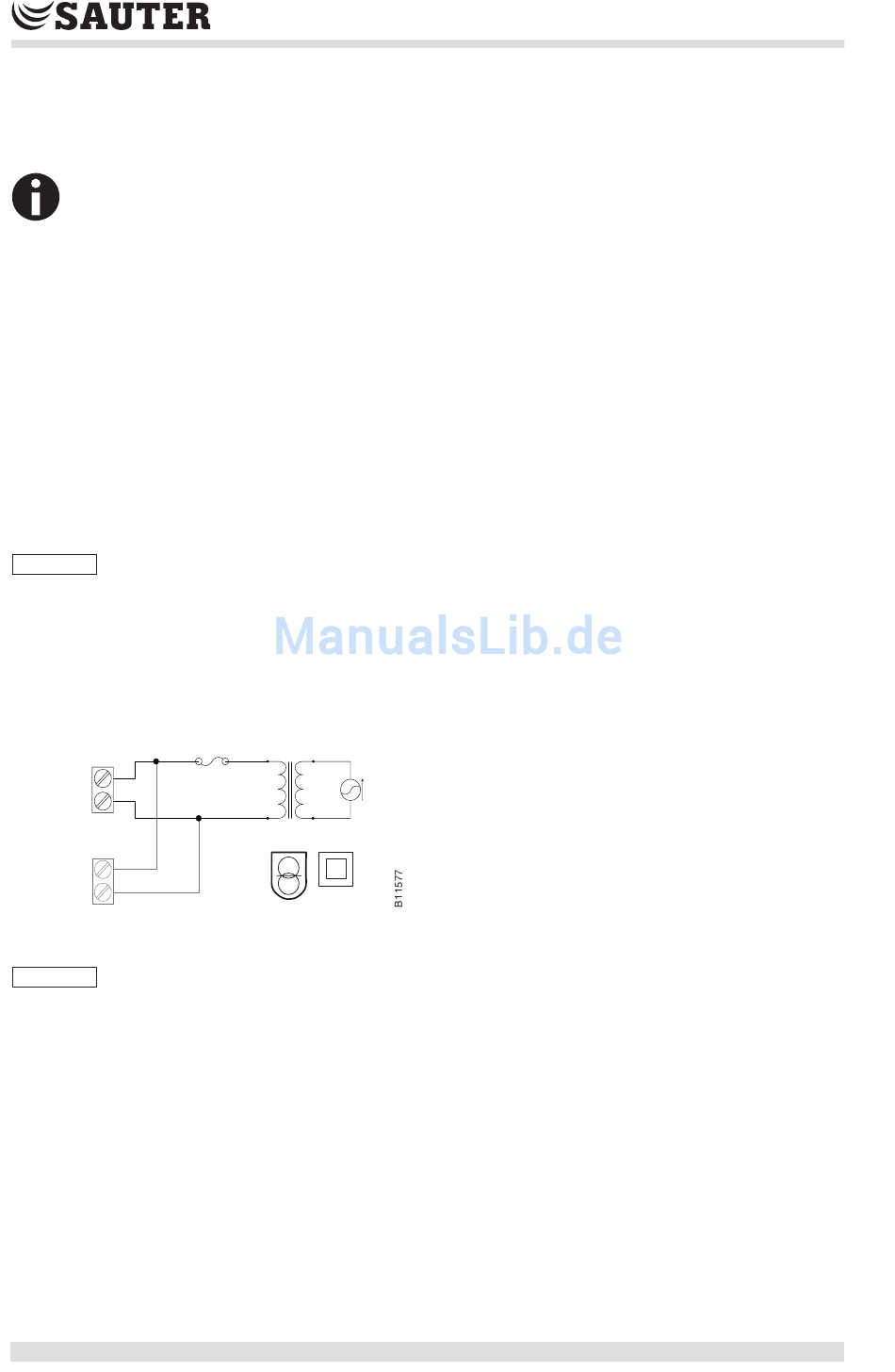

Abb. 6
Leistungsverdrahtung
Geräteschaden durch Kurzschluss
HINWEIS
Die COM-Klemmen des Reglers sind intern mit der 24-V-COM-Klemme der
Spannungsversorgung verbunden. Bei der Versorgung von Peripheriegeräten
und Reglern über denselben Transformator ist die Bewahrung der Polarität
daher unerlässlich.
f
Installation muss durch eine Fachkraft erfolgen.
7
Eingangsverdrahtung
Jeder Regler verfügt über physische Anschlüsse für Eingangssignale, die sich mittels der
Regler-Software (LNS
für digitale, Widerstands-, Strom- oder Spannungssignale konfigurieren. Für ein korrektes
Einlesen der Signale muss der Eingangstyp im Software-Plug-in ordnungsgemäss konfiguriert
sein.
6/18
Fuse
24VAC
Transformer
EN 61558-2-6
24 V~
®
-Plug-in) konfigurieren lassen. Jeder dieser Eingänge lässt sich
AC
P100002805 A
