Z8 LED Controller
6 Anschlüsse

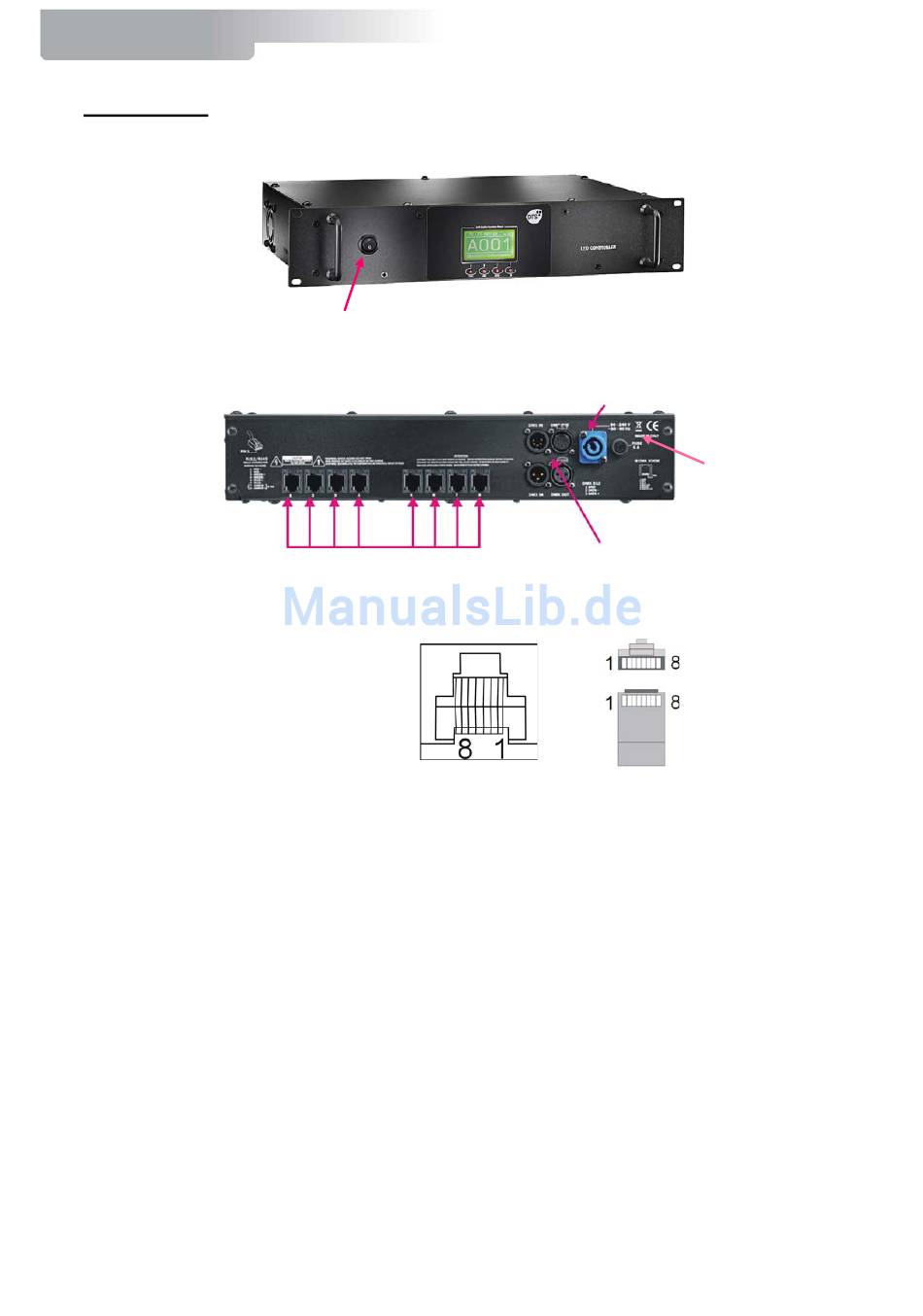

Z8 mit RJ45-Ausgängen
Bei Anwendungen die keine Schutzart IP65 erfordern, kann die Verkabelung der LEDs mit
Standard UTP TIA/EIA568-B2 CAT5E-Kabel vorgenommen werden.
Die maximale Kabellänge zwischen der Z8 und dem letzen Gerät in der Reihe soll dabei 100m nicht
überschreiten.
Bei FOS100, 3x FOS33 oder TITAN soll die Kabellänge 50m nicht überschreiten.
Für Verkabelungen nach IP65 empfiehlt DTS die Verwendung von IP65/68 Kabel
(Artikel Code Lightpower 101273, Artikel Code D.T.S. 0509C062).
Netzschalter
20 x LED-Ausgänge
(RJ12 Einbaubuchsen)
Pin1 = Rot+
Pin2 = Rot-
Pin3 = Grün+
Pin4 = Grün-
Pin5 = Blau+
Pin6 = Blau-
Pin7 = Amber+
Pin8 = Amber-
8-pol. RJ45 Buchse
8
Display
90-260VAC, 50/60Hz
DMX In/Out
8-pol. RJ45
Stecker (modular)
Sicherung 5A
