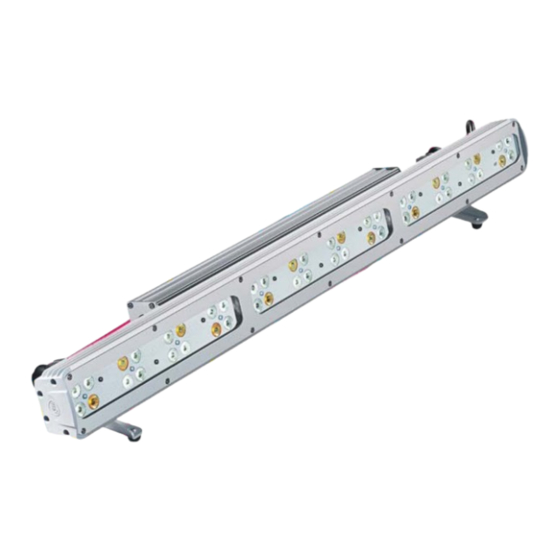

DTS FOS 100 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. DTS Anleitungen
  4. Lichtanlage
  5. FOS 100
  6. Bedienungsanleitung

DTS FOS 100 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
Software V3.70
D.T.S. Illuminazione srl – ITALY
http://www.dts-lighting.it
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DTS FOS 100

Inhaltszusammenfassung für DTS FOS 100

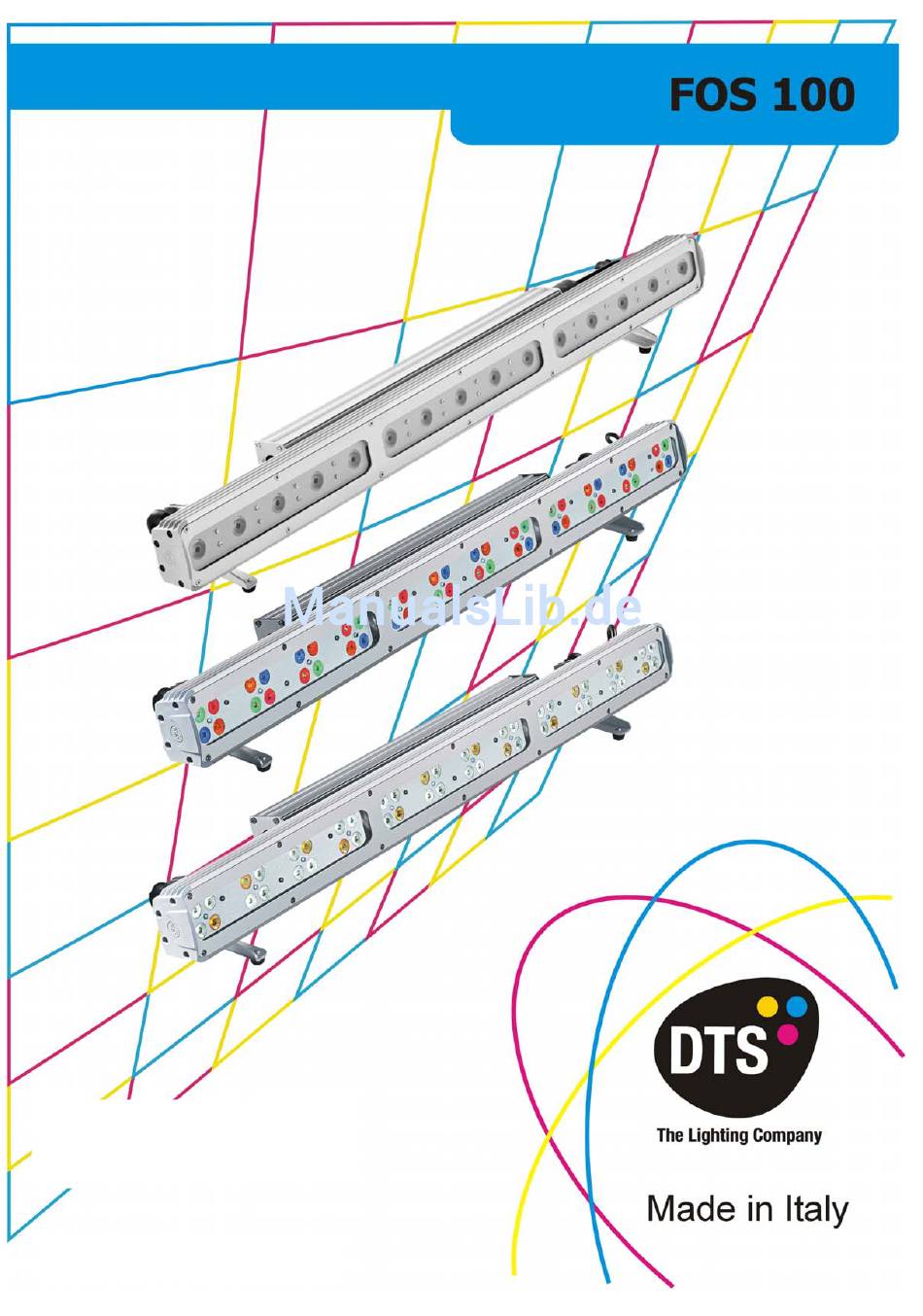

  • Seite 1 Bedienungsanleitung Software V3.70 D.T.S. Illuminazione srl – ITALY http://www.dts-lighting.it...
  • Seite 2 FOS 100 Die Informationen in dieser Publikation wurden sehr sorgfältig zusammengestellt und überprüft. Trotzdem wird keine Verantwortung für eventuell noch enthaltene Fehler übernommen. Diese Anleitung ist urheberrechtlich geschützt und darf ohne schriftliche Einwilligung von D.T.S. weder elektronisch noch auf andere Weise - nicht komplett und auch nicht in Teilen - kopiert oder vervielfältigt werden.

  • Seite 3: Inhaltsverzeichnis

    FOS 100 SOLO / FOS 100+ SOLO .....................7 FOS 100 / FOS 100+ ...........................7 Elektrische Anschlüsse ........................8 FOS 100 SOLO IP20 / FOS 100+ SOLO IP20 ..................8 FOS 100 SOLO IP65 / FOS 100+ SOLO IP65 ..................9 FOS 100 / FOS 100+ .........................10 DMX-Verbindung ..........................11...

  • Seite 4: Allgemeine Hinweise

    FOS 100 1 Allgemeine Hinweise Lesen Sie diese Gebrauchsanleitung sorgfältig durch. Sie enthält wichtige Hinweise bezüglich Sicherheit, Installation, Gebrauch und Wartung des Gerätes. Dieses ist ein professionelles Gerät und soll durch eine Elektrofachkraft oder eine entsprechend erfahrene und geschulte Person installiert werden.

  • Seite 5: Beschreibung

    FOS 100+/SOLO FULL COLOUR: 15 x 3W P5 II Full colour LEDs; 16 Millionen Farben; Farbtemperatur 3.200°K–5.500°K; 16 wählbare Weißtöne  FOS 100/SOLO RGBA: 48 x 1W P4 LEDs (12 x Rot, 12 x Grün, 12 x Blau, 12 x Amber); 16 Millionen Farben; Farbtemperatur 3.200°K-5.500°K; 16 wählbare Weißtöne ...

  • Seite 6: Elektrische Kenndaten (Fos 100 Solo / Fos 100+ Solo)

     Schließen Sie die Geräte ausschließlich an Wechselstromnetze mit 90-260V, 50-60Hz an!  Das Modell FOS 100 SOLO IP20 (innen) darf keiner Feuchtigkeit oder gar Regen ausgesetzt werden!  Gute Luftzirkulation ist für die einwandfreie Funktion der Geräte erforderlich! Wärme...

  • Seite 7: Maße Und Gewichte

    FOS 100 Maße und Gewichte FOS 100 SOLO / FOS 100+ SOLO FOS 100 / FOS 100+ Abmessungen (L x B x H): 990 x 100 x 78mm 990 x 56 x 78mm Gewicht: 7kg 5,5kg Packmaße (L x B x H): 1060 x 160 x 200mm...

  • Seite 8: Elektrische Anschlüsse

    FOS 100 Elektrische Anschlüsse FOS 100 SOLO IP20 / FOS 100+ SOLO IP20 Netzanschluss, Ausgang 90-260V AC/50-60 Hz PowerCon Einbaubuchse Netzanschluss, Eingang max. Last : DMX-Eingang DMX-Ausgang XLR 5-pol. 90-260V AC/50-60 Hz 230V AC: 20 x FOS 100 SOLO XLR 5-pol.

  • Seite 9: Fos 100 Solo Ip65 / Fos 100+ Solo Ip65

    FOS 100 Elektrische Anschlüsse FOS 100 SOLO IP65 / FOS 100+ SOLO IP65 Netzanschluss, Ausgang 90-260V AC/50-60Hz ILME 5pol. Anbaubuchse Netzkabel, Eingang max. Last : DMX-Ausgang 90-260V AC/50- 230V AC: 20 x FOS 100 SOLO ILME 4-pol. DMX-Eingang ILME 4-pol. Anbaubuchse...

  • Seite 10: Fos 100 / Fos 100

    (RGBA / WHITE) Amber + Bei Anwendungen die keine Schutzart IP65 erfordern, kann die Verbindung von FOS 100 / 100+ Geräten mit Standardkabel CAT5E (UTP TIA/EIA 568-B2) hergestellt werden. Die Kabellänge zwischen Stromversorgung und FOS soll dabei 100m nicht überschreiten Für Außenanwendungen (IP65) empfiehlt D.T.S.

  • Seite 11: Dmx-Verbindung

    Installieren Sie einen 120Ω Widerstand zwischen Pin 2 und Pin 3 eines DMX-Steckers und stecken Sie diesen in den DMX-OUT-Anschluss des letzten Gerätes in der DMX-Linie Der FOS 100 SOLO FULL COLOUR IP20 ist standardmäßig mit 5-pol. XLR Anschlüssen ausgestattet.

  • Seite 12: Fos 100 Solo Ip65 / Fos 100+ Solo Ip65

    FOS 100 DMX-Verbindung FOS 100 SOLO IP65 / FOS 100+ SOLO IP65 Die FOS werden per DMX-Signal gesteuert. Die Verbindung zwischen der Steuerung und den FOS untereinander wird mit 2-polig geschirmtem Kabel (z.B. 2*0,34mm² mit Geflechtschirm, 110 Ohm) ausgeführt. Stellen Sie sicher, dass sich die einzelnen Leiter nicht berühren. Verbinden Sie den Kabelschirm nicht mit dem Gehäuse des DMX-Steckverbinders!

  • Seite 13: Dmx-Adressierung

    Blue, Ctc, Macro und Function auf die gewünschten DMX-Kanäle ein und bestätigen die Einstellungen mit DONE. Um den FOS 100 SOLO RGBA / WHITE im 10-Kanal Modus zu betreiben, wählen Sie 10CH im MODE Menü aus und stellen Sie an der Lichtsteuerung die folgenden Adressen ein: Gerät 1...

  • Seite 14: Display-Funktionen Und Menüstruktur

    FOS 100 9 DISPLAY–Funktionen und Menüstruktur FOS 100+ SOLO Full Colour Das Display des FOS 100+ SOLO Full Colour zeigt die verfügbaren Gerätefunktionen an. Mit diesen Funktionen können Sie sowohl bestimmte Parameter verändern als auch noch Funktionen hinzufügen. Das Verändern der Werkseinstellungen kann eventuell zur Folge haben, dass das Gerät nicht mehr auf DMX512-Steuersignale reagiert.
  • Seite 15 FOS 100 Bei aktivem Boost-Modus erhöht sich der LED-Strom um 30% von 350mA auf 500mA (standard = OFF) MR16 Modus aktiv MR16 Limiter ist eingeschaltet Voreingestellte RGB-Werte für MR16 Modus aus MR16 Limiter ist MR16 Full Colour LED-Lampen. ausgeschaltet (standard)
  • Seite 16 FOS 100 Automatik-Modus Ablauf von Programmen, eigenständiger Betrieb ohne DMX-Steuerung, ChPr Lauflicht (16 Schritte), vorher im REC Modus aufgenommen, Laufgeschwindigkeit (SPEE) und Haltezeit (WAIt) zwischen den Schritten einstellbar. CUPr Benutzerdefinierte Farbe Regenbogen (rAIN) Regenbogen-Farbeffekt, Geschwindigkeit einstellbar CU01-CU16 Farbmakros (die im DMX-Betrieb mit Kanal 8...
  • Seite 17 SLAVE-Modus für das Lauflicht Programm. Alle im SLAVE-Modus betriebenen Geräte synchronisieren sich auf das Mastergerät, spielen aber ihre eigenen Lauflichtszenen(CHPr) ab. Nicht bei Z10 / FOS 100 SOLO INFRAROT-Modus Hinweis: Bei aktiviertem IR-Modus kann das Gerät mit der D.T.S. Hierfür wird ein externer IR-Sensor Infrarot-Fernbedienung bedient werden.

  • Seite 18: Fos 100 Solo Rgba / Fos 100 Solo White

    DISPLAY–Funktionen und Menüstruktur FOS 100 SOLO RGBA / FOS 100 SOLO WHITE Das Display des FOS 100 SOLO RGBA / WHITE zeigt die verfügbaren Gerätefunktionen an. Mit diesen Funktionen können Sie sowohl bestimmte Parameter verändern als auch noch Funktionen hinzufügen.
  • Seite 19 FOS 100 Bei aktivem Boost-Modus erhöht sich der LED-Strom um 30% von 350mA auf 500mA (standard = OFF) MR16 Modus aktiv MR16 Limiter ist eingeschaltet Voreingestellte RGB-Werte für MR16 Modus aus MR16 Limiter ist MR16 Full Colour LED-Lampen. ausgeschaltet (standard)
  • Seite 20 FOS 100 Automatik-Modus Ablauf von Programmen, eigenständiger Betrieb ohne DMX-Steuerung ChPr Lauflicht (16 Schritte), vorher im REC Modus aufgenommen, Laufgeschwindigkeit (SPEE) und Haltezeit (WAIt) zwischen den Schritten einstellbar. CUPr Benutzerdefinierte Farbe Regenbogen (rAIN) Regenbogen-Farbeffekt, Geschwindigkeit einstellbar CU01-CU16 Farbmakros (die im DMX-Betrieb mit Kanal 8...
  • Seite 21 SLAVE-Modus für das Lauflicht Programm. Alle im SLAVE-Modus betriebenen Geräte synchronisieren sich auf das Mastergerät, spielen aber ihre eigenen Lauflichtszenen(CHPr) ab. Nicht bei Z10 / FOS 100 SOLO INFRAROT-Modus Hinweis: Bei aktiviertem IR-Modus kann das Gerät mit der D.T.S. Hierfür wird ein externer IR-Sensor Infrarot-Fernbedienung bedient werden.

  • Seite 22: Verstecktes Menü

    DOWNLOAD zum Herunterladen der Geräte-Software auf einen Computer CHANNELS zum Einstellen des 3-Kanal oder 4-Kanal LED-Modus 3-Kanal LED-Modus : FOS 100 SOLO FULL COLOUR 4-Kanal LED-Modus : FOS 100 SOLO RGBA + AMBER Maximale LED-Leistung einstellbar von 1–100% ESCAPE zum Verlassen des versteckten Menüs...

  • Seite 23: Automatische Betriebsarten (Auto)

    FOS 100 11 Automatische Betriebsarten (AUTO) FOS 100 SOLO / FOS 100+ SOLO können ohne externe DMX-Steuerung im AUTO Modus betrieben werden. Zunächst stellen Sie die DMX-Verkabelung her (siehe Abb.). Maximal 32 sogenannter „Slave“- Geräte (betrieben im SLAVE-Modus) können an ein „Master“-Gerät angeschlossen werden.

  • Seite 24: Rec Modus

    FOS 100 12 REC Modus In dieser Betriebsart werden eigene Lichtszenen im FOS 100 SOLO / FOS 100+ SOLO programmiert, die dann im AUTO-Modus als Lauflicht (CHPr) wiedergegeben werden. Jedes Gerät kann eigene Programme speichern und abspielen. Im RECorder-Modus muss der 9-Kanal-Modus (FOS 100+ SOLO FULL COLOUR) bzw. der 10-Kanal-Modus (FOS 100 SOLO RGBA / FOS 100 SOLO WHITE) eingestellt sein.

  • Seite 25: Dmx-Protokolle

    FOS 100 13 DMX-Protokolle FOS 100+ SOLO FULL COLOUR 9-Kanal Modus (Standardmodus) SHUTTER DIMMER GRÜN BLAU Weiß (vorprogrammierte Weißtöne mit verschiedenen Farbtemperaturen) Farbmakros Funktionen DMX-Kanal Parameter: SHUTTER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 9 Black Out 10 –...
  • Seite 26 FOS 100 DMX-Kanal Parameter: Weiß (vorprogrammierte Weißtöne) DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 55 keine 56 – 105 R, G, B max. (255) 106 - 155 DTS Weiß Wenn Kanal 9 (Funktionen) = benutzerdefiniertes Weiß abrufen (DMX-Wertebereich 0–79): 156 –...
  • Seite 27 FOS 100 0DMX-Kanal Parameter: Farbmakros (erweitert) Wenn (vgl. Seite 14) DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 14 keine 15 – 22 Farbmakro 1 23 – 30 Farbmakro 2 31 – 38 Farbmakro 3 39 – 46 Farbmakro 4 47 –...
  • Seite 28 FOS 100 6-Kanal Modus (nur in Verbindung mit der DTS Wand-DMX-Steuerung) GRÜN BLAU DIMMER – SHUTTER DMX-Kanal Parameter: GRÜN DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 255 Farbe proportional DMX-Kanal Parameter: ROT DMX- mittlerer Bewegungs-...

  • Seite 29: Fos 100 Solo Rgba

    FOS 100 FOS 100 SOLO RGBA 10-Kanal Modus (Standardmodus) SHUTTER DIMMER GRÜN BLAU AMBER Weiß (vorprogrammiertes Weiß mit verschiedenen Farbtemperaturen) Farbmakros Funktionen DMX-Kanal Parameter: SHUTTER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 9 Black Out 10 –...
  • Seite 30 FOS 100 DMX-Kanal Parameter: AMBER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 255 Farbe proportional DMX-Kanal Parameter: Weiß (vorprogrammiertes Weiß) DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 55 keine 56 – 105 R, G, B max.

  • Seite 31: Wertebereich

    FOS 100 DMX-Kanal Parameter: Farbmakros Wenn (vgl. Seite 18) DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 14 keine 15 – 29 Farbmakro 1 30 – 44 Farbmakro 2 45 – 59 Farbmakro 3 60 – 74 Farbmakro 4 75 –...
  • Seite 32 FOS 100 DMX-Kanal Parameter: Farbmakros Wenn (vgl. Seite 18) DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 14 keine 15 – 22 Farbmakro 1 23 – 30 Farbmakro 2 31 – 38 Farbmakro 3 39 – 46 Farbmakro 4 47 –...

  • Seite 33: Fos 100 Solo White

    FOS 100 FOS 100 SOLO WHITE 10-Kanal Modus (Standardmodus) SHUTTER DIMMER Weiß 1 Weiß 2 Weiß 3 AMBER Weiß (vorprogrammiertes Weiß mit verschiedenen Farbtemperaturen) FARBMAKROS FUNKTIONEN DMX-Kanal Parameter: SHUTTER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 9 Black Out 10 –...
  • Seite 34 FOS 100 DMX-Kanal Parameter: AMBER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 255 Farbe proportional DMX-Kanal Parameter: Weiß (vorprogrammiertes Weiß) DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 55 keine 56 – 105 R, G, B max.
  • Seite 35 FOS 100 DMX-Kanal Parameter: Farbmakros DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 14 keine 15 – 29 Farbmakro 1 30 – 44 Farbmakro 2 45 – 59 Farbmakro 3 60 – 74 Farbmakro 4 75 – 89 Farbmakro 5 90 –...

  • Seite 36: Verkabelung

    FOS 100 14 Verkabelung FOS 100+ FULL COLOUR / FOS 100 RGBA / FOS 100 WHITE sind mit einem M12 Stecker an einem 30cm langen Kabel ausgestattet. Rot + (FC / RGBA / WHITE) LED-Eingang LED-Ausgang Rot - (FC / RGBA / WHITE)

  • Seite 37: Konfigurationsbeispiele

    Amber - Z1 DMX512 Stromversorgung / Steuerung Art.Nr. D.T.S. 03.LA.009 / Lightpower 101251 ACHTUNG : Die Z1 Steuerung / Stromversorgung kann maximal einen FOS 100 FULL COLOUR versorgen. Verbinden oder trennen Sie die Geräte auf keinen Fall bei eingeschalteter Stromversorgung.

  • Seite 38: Fos 100 Rgba

    Blau - FOS 100+ Full Colour Amber + Amber - ACHTUNG : Eine Z4 Steuerung / Stromversorgung kann maximal einen FOS 100 pro Ausgang versorgen (= vier Geräte insgesamt). Verbinden oder trennen Sie die Geräte auf keinen Fall bei eingeschalteter Stromversorgung.

  • Seite 39: Notizen

    FOS 100 16 Notizen...
  • Seite 40 FOS 100 Notizen...

  • Seite 41: Dmx-Übersicht

    FOS 100...
  • Seite 42 D.T.S. Illuminazione s.r.l - Via Fagnano Selve 10-12-14 47843 - Misano Adriatico (RN) Italy Tel. +39 0541 611131 Fax +39 0541 611111 info@dts-lighting.it www.dts-lighting.it...
