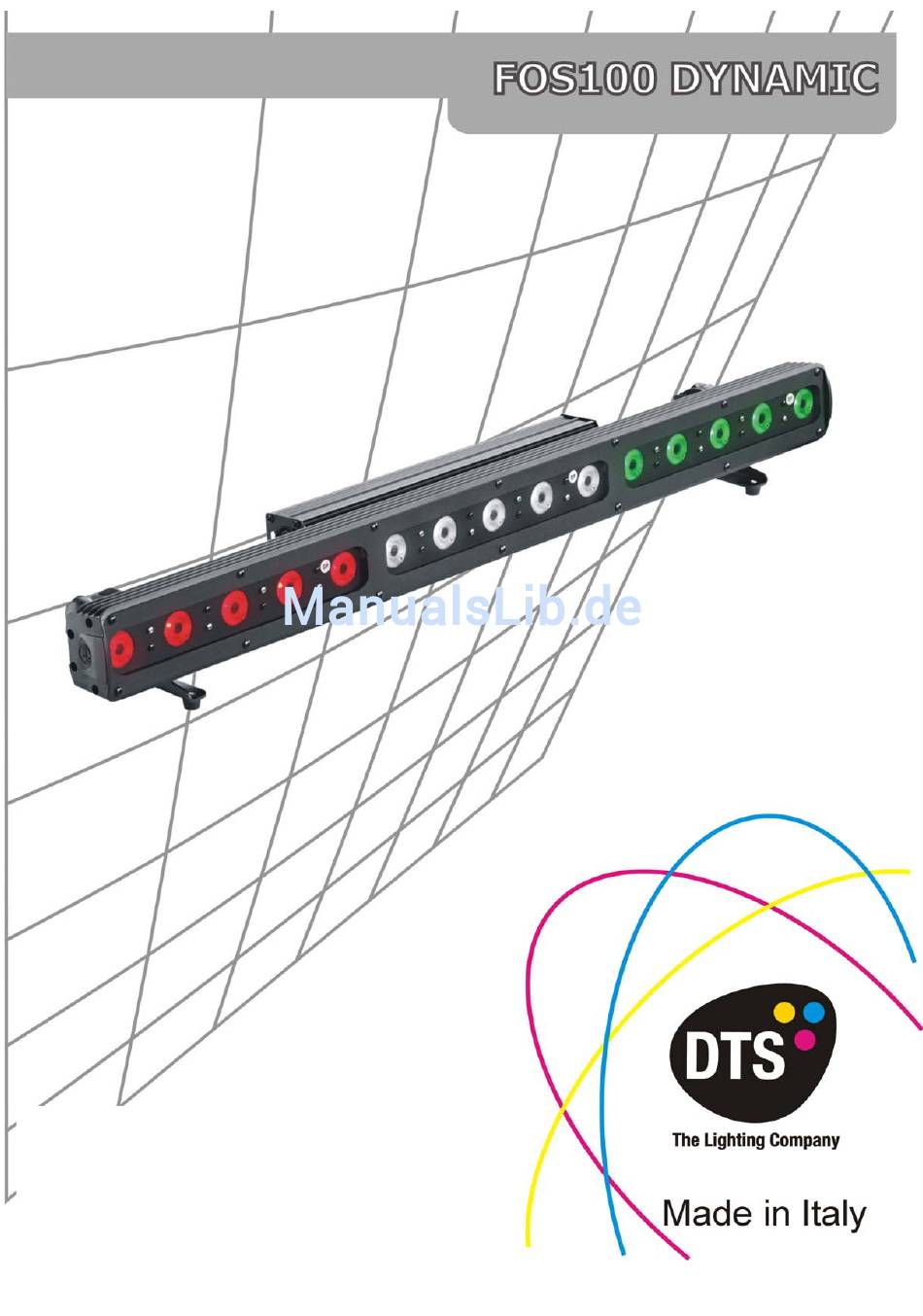

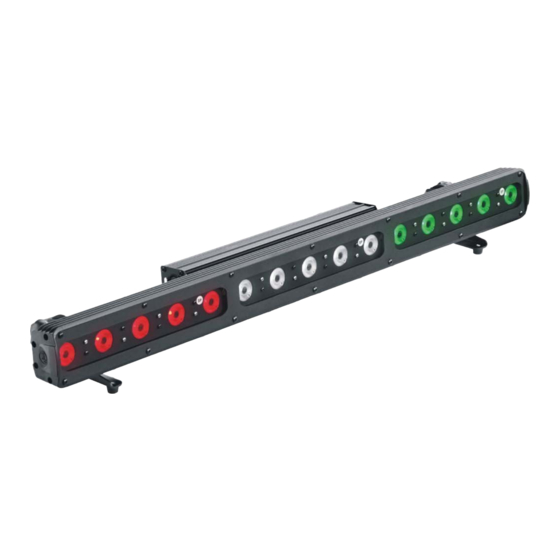

- Seite 1 Bedienungsanleitung Software V1.08 D.T.S. Illuminazione srl – ITALY http://www.dts-lighting.it...
- Seite 2 Weise - nicht komplett und auch nicht in Teilen - kopiert oder vervielfältigt werden. DTS behält sich das Recht vor, seine Produkte jederzeit und ohne vorherige Ankündigung sowohl technisch als auch optisch zu verändern und zu verbessern. DTS übernimmt keine Verantwortung für...
-
Seite 3: Inhaltsverzeichnis
Brandschutz............................6 Schutz vor elektrischen Schlägen......................6 Wärme ..............................6 Maße und Gewichte ...........................7 Elektrische Anschlüsse ........................8 FOS 100 DYNAMIC IP20 ........................8 FOS 100 DYNAMIC IP65 ........................9 DMX-Verbindung ..........................10 FOS 100 DYNAMIC IP20 ........................10 FOS 100 DYNAMIC IP65 ........................11 DMX-Adressierung ..........................12 Einstellen der DMX-Adresse......................12 Display–Funktionen und Menüstruktur... -
Seite 4: Allgemeine Hinweise
FOS 100 DYNAMIC 1 Allgemeine Hinweise Lesen Sie diese Gebrauchsanleitung sorgfältig durch. Sie enthält wichtige Hinweise bezüglich Sicherheit, Installation, Gebrauch und Wartung des Gerätes. Dieses ist ein professionelles Gerät und soll durch eine Elektrofachkraft oder eine entsprechend erfahrene und geschulte Person installiert werden. -
Seite 5: Beschreibung
Farben (unabhängige Steuerung jeder der 15 Vollfarb-LEDs im 45- Kanal DMX-Modus) und bieten so unendlich viele Farbkombinationen. Für die FOS 100 DYNAMIC Geräte sind drei Linsen-Sets ‚Spot’ (eng), ‚Medium’ (mittel) und ‚Wide’ (breit) verfügbar. Aufbau, Verkabelung und Einrichtung sind dank der eingebauten Stromversorgung und Steuerung schnell und einfach erledigt. -
Seite 6: Elektrische Kenndaten
Trennen Sie die Geräte vom Stromnetz, bevor Sie die Geräte öffnen! Die beschriebenen Geräte müssen elektrisch geerdet sein! FOS 100 DYNAMIC Geräte sollen jeweils an separaten Leitungsschutzschaltern betrieben werden. Schließen Sie die Geräte ausschließlich an Wechselstromnetze mit 90-260V, 50-60Hz an! ... -
Seite 7: Maße Und Gewichte
FOS 100 DYNAMIC 6 Maße und Gewichte Abmessungen (L x B x H): 990 x 100 x 78mm Gewicht: 6,5kg Packmaße (L x B x H): 1.060 x 160 x 200mm Gewicht: 7,5kg... -
Seite 8: Elektrische Anschlüsse
90-260V AC/50-60 Hz PowerCon® Einbaubuchse Netzanschluss, Eingang max. Last : DMX-Eingang DMX-Ausgang XLR 5-pol. 90-260V AC/50-60 Hz 230V AC: 20 x FOS 100 DYNAMIC XLR 5-pol. Einbaustecker PowerCon® Einbaubuchse 100V AC: 10 x FOS 100 DYNAMIC Einbausbuchse LED-Eingang LED-Ausgang M12 Stecker... -
Seite 9: Fos 100 Dynamic Ip65
FOS 100 DYNAMIC IP65 Netzanschluss, Ausgang 90-260V AC/50-60Hz ILME 5pol. Anbaubuchse Netzkabel, Eingang max. Last : DMX-Ausgang 90-260V AC/50- 230V AC: 20 x FOS 100 DYNAMIC ILME 4-pol. DMX-Eingang ILME 4-pol. Anbaubuchse 60Hz 100V AC: 10 x FOS 100 DYNAMIC Anbaubuchse LED-Eingang LED-Ausgang... -
Seite 10: Dmx-Verbindung
Dieser Stecker wird in den DMX-Out Anschluss des letzten Gerätes in der DMX-Linie gesteckt. DMX-Terminator Installieren Sie einen 120Ω Widerstand zwischen Pin 2 und Pin 3 eines DMX-Steckers und stecken Sie diesen in den DMX-OUT-Anschluss des letzten Gerätes in der DMX-Linie Der FOS 100 DYNAMIC IP20 ist standardmäßig mit 5-pol. XLR Anschlüssen ausgestattet. -
Seite 11: Fos 100 Dynamic Ip65
FOS 100 DYNAMIC FOS 100 DYNAMIC IP65 Die FOS werden per DMX-Signal gesteuert. Die Verbindung zwischen der Steuerung und den FOS untereinander wird mit 2-polig geschirmtem Kabel (z.B. 2*0,34mm² mit Geflechtschirm, 110 Ohm) ausgeführt. Stellen Sie sicher, dass sich die einzelnen Leiter nicht berühren. Verbinden Sie den Kabelschirm nicht mit dem Gehäuse des DMX-Steckverbinders! -
Seite 12: Dmx-Adressierung
Adressierung mehrerer FOS 100 DYNAMIC abhängig von der gewählten Betriebsart Beispiel: Um den FOS 100 DYNAMIC im 3-Kanal Modus zu betreiben, wählen Sie 3CH im MODE-Menü aus und stellen Sie an der Lichtsteuerung und den FOS die folgenden Adressen ein: Gerät 1... -
Seite 13: Display-Funktionen Und Menüstruktur
9 Display–Funktionen und Menüstruktur Das Display des FOS 100 DYNAMIC stellt die Funktionen des Geräts dar. Es ist möglich, sowohl bestimmte Parameter zu verändern als auch Funktionen hinzuzufügen. Das Verändern der Werkseinstellungen kann eventuell zur Folge haben, dass das Gerät nicht mehr auf DMX512-Steuersignale reagiert. - Seite 14 FOS 100 DYNAMIC Bereich: 0-255 standard = 255 Zum Einstellen der Bereich: 0-255 standard = 255 Höchstwerte von Rot, Grün und Blau. Bereich: 0-255 standard = 255 Diese Einstellungen haben Vorrang vor dem Master Dimmer SMOOTH-Wert - zum Bereich: on-off standard = on „Glätten“...
- Seite 15 FOS 100 DYNAMIC Reset: Werkseinstellungen wieder herstellen Werkseinstellungen (default Cancel: Reset abbrechen settings) wieder herstellen Software Version aktuelle Temperatur des Gerätes gemessene maximale Temperatur des Gerätes Celsius Temperatur- Maßeinheit Fahrenheit Seriennummer reserviertes Menü...
-
Seite 16: Dmx-Protokolle
FOS 100 DYNAMIC 10 DMX-Protokolle 3-Kanal Modus GRÜN BLAU DMX-Kanal Parameter: ROT DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 255 Farbe proportional DMX-Kanal Parameter: GRÜN DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 –... -
Seite 17: 5-Kanal Modus
FOS 100 DYNAMIC 5-Kanal Modus SHUTTER DIMMER GRÜN BLAU DMX-Kanal Parameter: SHUTTER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 9 Black Out 10 – 19 Offen 20 – 29 Black Out 30 – 119 Stroboskop m. variabler Geschwindigkeit (3.400ms – 20ms) 120 –... -
Seite 18: 9-Kanal Modus (Standardmodus)
FOS 100 DYNAMIC 9-Kanal Modus (Standardmodus) SHUTTER DIMMER GRÜN BLAU Weiß (vorprogrammiertes Weiß mit verschiedenen Farbtemperaturen) Farbmakros Funktionen DMX-Kanal Parameter: SHUTTER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 9 Black Out 10 – 19 Offen 20 –... -
Seite 19: Funktion
FOS 100 DYNAMIC DMX-Kanal Parameter: Weiß (vorprogrammiertes Weiß) DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 55 keine 56 – 105 R, G, B voll (255) 106 - 155 DTS Weiß Wenn Kanal 9 (Funktionen) = benutzerdefiniertes Weiß abrufen (DMX-Wertebereich 0–79): 156 –... -
Seite 20: 11-Kanal Modus
FOS 100 DYNAMIC 11-Kanal Modus SHUTTER DIMMER ROT 1 GRÜN 1 BLAU 1 ROT 2 GRÜN 2 BLAU 2 ROT 3 GRÜN 3 BLAU 3 DMX-Kanal Parameter: SHUTTER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 9 Black Out 10 –... -
Seite 21: 45-Kanal Modus
FOS 100 DYNAMIC 45-Kanal Modus ROT 1 GRÜN 1 BLAU 1 ROT 2 ROT 15 GRÜN 15 BLAU 15 DMX-Kanal Parameter: ROT 1 DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 255 Farbe proportional DMX-Kanal Parameter: GRÜN 1... -
Seite 22: Notizen
FOS 100 DYNAMIC 11 Notizen... -
Seite 23: Übersicht Dmx
FOS 100 DYNAMIC Übersicht DMX FOS100 DYNAMIC Modus 3- Kanal 5-Kanal 9-Kanal 11-Kanal 45-Kanal Kanal SHUTTER SHUTTER SHUTTER GRÜN DIMMER DIMMER DIMMER GRÜN BLAU BLAU GRÜN GRÜN GRÜN BLAU BLAU BLAU GRÜN Weiß (vorprogr.) BLAU GRÜN FARBMAKROS BLAU GRÜN FUNKTIONEN BLAU GRÜN... - Seite 24 D.T.S. Illuminazione s.r.l - Via Fagnano Selve 10-12-14 47843 - Misano Adriatico (RN) Italy Tel. +39 0541 611131 Fax +39 0541 611111 info@dts-lighting.it www.dts-lighting.it...
