- Seite 1 Bedienungsanleitung Software V3.30 D.T.S. Illuminazione srl – ITALY http://www.dts-lighting.it...

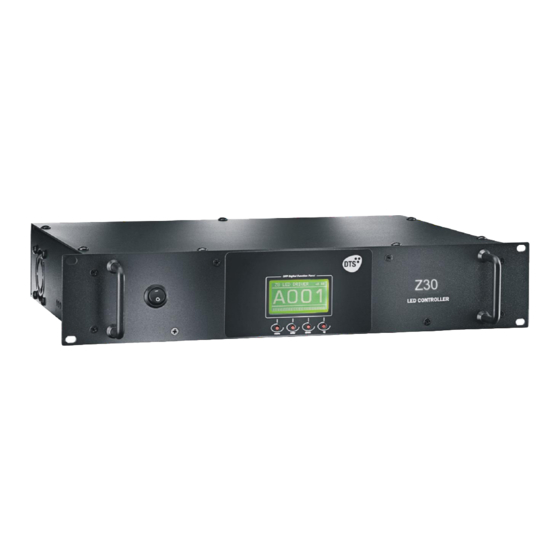

- Seite 2 Z30 LED Controller Die Informationen in dieser Publikation wurden sehr sorgfältig zusammengestellt und überprüft. Trotzdem wird keine Verantwortung für eventuell noch enthaltene Fehler übernommen. Diese Anleitung ist urheberrechtlich geschützt und darf ohne schriftliche Einwilligung von D.T.S. weder elektronisch noch auf andere Weise - nicht komplett und auch nicht in Teilen - kopiert oder vervielfältigt werden.
-
Seite 3: Inhaltsverzeichnis
Z30 LED Controller Inhalt Symbole .............................. 4 Allgemeine Hinweise ......................... 4 Beschreibung ............................. 5 Aufbau der Z30 ............................ 5 Elektrische Kenndaten ......................... 6 Wichtige Sicherheitsinformationen ....................7 Brandschutz ............................7 Elektrische Sicherheit .......................... 7 Generelle Sicherheitsvorkehrungen ....................7 Schutzart .............................. 7 Maße und Gewichte ........................... -
Seite 4: Symbole
Z30 LED Controller 1 Symbole In dieser Anleitung verwendete grafische Symbole und ihre Bedeutungen: = Gefahr eines elektrischen Schlages = heiße Geräteoberfläche = allgemeiner Gefahrenhinweis = Gerät nicht auf brennbaren Oberflächen betreiben! 2 Allgemeine Hinweise Lesen Sie diese Gebrauchsanleitung sorgfältig durch. Sie enthält wichtige Hinweise bezüglich Sicherheit, Installation, Gebrauch und Wartung des Gerätes. -
Seite 5: Beschreibung
Bedienung Die Z30 ist mit einem LC-Display und vier Tastern ausgestattet. DMX-Modi Die Z30 kann in 10 verschiedenen DMX-Betriebsmodi arbeiten: 120-, 90-, 80-, 60-, 50-, 30-, 12-, 9-, 1-Kanal und im Custom-Modus. Ansteuerung mit jeder DMX-Steuerung Konstruktion ... -
Seite 6: Elektrische Kenndaten
Z30 LED Controller Elektrische Kenndaten 90-260V AC / 50–60Hz Betriebsspannung: 20-200W Leistungsaufnahme: 0.95 elektronische Leistungsfaktor-Korrektur Leistungsfaktor: 90% typ. Wirkungsgrad: Ausgang 10 Ausgänge mit je 3 Kanälen Leistungsausgänge: 18W (6W / Kanal R,G,B) max. Leistung pro Ausgang ... -
Seite 7: Wichtige Sicherheitsinformationen
Das Gerät darf nicht starker Feuchtigkeit oder Nässe ausgesetzt werden. Das Gerät muss elektrisch geerdet sein, betreiben Sie es nicht an ungeerdeten Versorgungen! Gute Luftzirkulation ist für die einwandfreie Funktion der Z30 erforderlich! Generelle Sicherheitsvorkehrungen Die Oberfläche des Gerätes kann heiß werden ( >50°C). -
Seite 8: Anschlussvarianten
Z30 LED Controller 6 Anschlussvarianten Display Netzschalter RJ12-Buchsen 90-260VAC, 50/60Hz Sicherung 5A 10 x RJ12 Einbaubuchsen DMX In/Out Schraubklemmen 90-260VAC, 50/60Hz Sicherung 5A 10 x 6-pol. DMX In/Out Schraubklemmen M12-Buchsen 90-260VAC, 50/60Hz Sicherung 5A 8 x M12-Buchsen DMX In/Out Steckerbelegung siehe Seite 25... -
Seite 9: Dmx-Verbindung
Stellen Sie sicher, dass sich die einzelnen Leiter nicht berühren. Verbinden Sie den Kabelschirm nicht mit dem Gehäuse der Steckverbinder! Das DMX-Signal der Steuerung wird mit dem DMX-IN Anschluss der ersten Z30 verbunden, der DMX- OUT Anschluss dieses Gerätes mit dem DMX-IN der nächsten Z30. Alle weiteren Geräte werden entsprechend der Reihe nach verkabelt. -
Seite 10: Dmx-Adressierung
Die Z30 kann in 10 verschiedenen DMX-Modi arbeiten: im 120-, 90-, 80-, 60-, 50-, 30-, 12-, 9-, 1-Kanal und im Custom-Modus. Um die Z30 im 30-Kanal Modus zu betreiben, wählen Sie im Mode-Menü ‚Full type - 8 bit’ aus und stellen Sie die folgenden Adresswerte ein: Gerät 1... -
Seite 11: Menüführung Und Display
8 Menüführung und Display Software Version 3.30 Die Abbildung oben zeigt die Bedienelemente und das Display der Z30 Steuerung. Hier können Sie sowohl bestimmte Parameter verändern als auch den Funktionsumfang erweitern. Das Verändern der Werkseinstellungen kann eventuell zur Folge haben, dass das Gerät nicht mehr auf DMX512- Steuersignale reagiert. - Seite 12 Z30 LED Controller DISPLAY SETTING FLIP VISUAL OFF (Standard) FLIP VISUAL Dreht die Darstellung der Anzeige um 180°. BACKGROUND COLOUR BACKGROUND COLOUR NORMAL (hell) Standard Ändert den Displayhintergrund in hell oder dunkel. REVERSE (dunkel) CONTRAST LEVEL CONTRAST LEVEL Anzeigekontrast 0 – 100% (Standard = 100%)
- Seite 13 14 Kanälen erforderlich Geschwindigkeit, Haltezeit (9 zur Gerätesteuerung und 5 zur Restore default = Programmierung). Der Z30 wird im DMX Mode- Zurücksetzen auf Werkseinstellungen Menü auf ‚Z1 type 8 bit ’ eingestellt. Die Programmierkanäle haben folgende Funktion: DMX Kanal 10: Auswahl d. Szenennummer...
- Seite 14 Z30 LED Controller INFRARED MODE INFRARED MODE Steuerung per IR-Fernbedienung Infrared disabled (Standard = aus) (IR Sensor noch nicht implementiert) Infrared enabled (= aktiviert, erfordert einen IR-Sensor) EMERGENCY SETUP EMERGENCY SETUP Mode selection = ON/OFF Notfall-Betriebsart. Falls das DMX-Signal ausgefallen oder nicht (Standard = OFF) verfügbar ist, wird in diesem Modus eine von fünf...
-
Seite 15: Automatischer Betrieb (Master Modus)
Anzeigen der gemessenen internen /externen Temperatur. 9 Automatischer Betrieb (Master Modus) Z30 Geräte arbeiten im Automatik-Modus selbständig ohne DMX-Steuerung. Zunächst werden allen Geräte mit DMX-Kabeln untereinander verbunden (s. Abb.). Ein Master kann maximal 32 Slave-Geräte ansteuern. Um den Automatik-Modus zu aktivieren gehen Sie im Menü zu Punkt 3 ‚MODE SETTINGS’. -
Seite 16: Dmx-Protokolle (Auszug)
Z30 LED Controller 10 DMX-Protokolle (Auszug) FULL TYPE 8 BIT / 30-Kanal Modus FULL TYPE 16 BIT / 60-Kanal Modus 1 ROT 1, 2 ROT 2 GRÜN 3, 4 GRÜN 3 BLAU 5, 6 BLAU 28 ROT 55, 56 ROT 29 GRÜN... -
Seite 17: Z1 Type - 8 Bit / 9-Kanal Modus
Z30 LED Controller Z1 TYPE - 8 BIT / 9-Kanal Modus SHUTTER DIMMER GRÜN BLAU Weiß (vorprogrammierte Weißtöne mit verschiedenen Farbtemperaturen) Farbmakros Funktion DMX-Kanal Parameter: SHUTTER DMX- Bereich mittlerer Funktion DMX-Wert 0 – 9 Black Out 10 – 19 Offen 20 –... - Seite 18 Z30 LED Controller DMX-Kanal Parameter: ROT DMX- Bereich mittlerer Funktion DMX-Wert 0 – 255 Farbe proportional DMX-Kanal Parameter: GRÜN DMX- Bereich mittlerer Funktion DMX-Wert 0 – 255 Farbe proportional DMX-Kanal Parameter: BLAU DMX- Bereich mittlerer Funktion DMX-Wert 0 – 255...
- Seite 19 0 – 79 / 0% – 30% Kanal 9 Die gespeicherte Farbe wird abgerufen. Hinweis: Der so gespeicherte Farbton kann natürlich jede mit der Z30 erzeugbare Farbe sein. Arbeiten mit dem Weißton mit kontinuierlich veränderbarer Farbtemperatur: Grundeinstellung: ...
- Seite 20 Z30 LED Controller DMX-Kanal Parameter: FARBMAKROS DMX- Bereich mittlerer Funktion DMX-Wert 0 – 14 keine 15 – 29 Makro 1 30 – 44 Makro 2 45 – 59 Makro 3 60 – 74 Makro 4 75 – 89 Makro 5 90 –...
-
Seite 21: Z1 Type - 16 Bit / 12-Kanal Modus
Z30 LED Controller Z1 TYPE - 16 BIT / 12-Kanal Modus SHUTTER DIMMER 3, 4 5, 6 GRÜN 7, 8 BLAU Weiß (vorprogrammierte Weißtöne mit verschiedenen Farbtemperaturen) Farbmakros Funktion DMX-Kanal Parameter: SHUTTER DMX- Bereich mittlerer Funktion DMX-Wert 0 – 9 Black Out 10 –... - Seite 22 Z30 LED Controller DMX-Kanal 3, 4 Parameter: ROT DMX- Bereich mittlerer Funktion DMX-Wert 0 – 255 Farbe proportional DMX-Kanal 5, 6 Parameter: GRÜN DMX- Bereich mittlerer Funktion DMX-Wert 0 – 255 Farbe proportional DMX-Kanal 7, 8 Parameter: BLAU DMX- Bereich...
- Seite 23 Z30 LED Controller DMX-Kanal 9 (vorprogrammiertes Weiß) ruft einen von vier Weißtönen ab: einen von zwei werksseitig fest programmierten Weißtönen, eine selbst definierbare Farbe oder ein Weiß mit variabler Farbtemperatur Abrufen der beiden fest programmierten Weißtöne: Weiß 1 ...
- Seite 24 Z30 LED Controller DMX-Kanal Parameter: FARBMAKROS DMX- Bereich mittlerer Funktion DMX-Wert 0 – 14 keine 15 – 29 Makro 1 30 – 44 Makro 2 45 – 59 Makro 3 60 – 74 Makro 4 75 – 89 Makro 5 90 –...
-
Seite 25: Anschluss Verschiedener D.t.s. Led-Leuchten
Z30 LED Controller 11 Anschluss verschiedener D.T.S. LED-Leuchten Z30 Geräte sind in drei Versionen für unterschiedliche Ausgangssteckverbinder erhältlich: für RJ45-Steckverbinder, 8-pol. steckbare Schraubklemmen oder M12-Steckverbinder. RJ12-Einbaubuchsen RJ12-Stecker an: Pinbelegung: am Z30 FOCUS, HELIOS, MR 16 Pin1 = Rot+ Pin2 = Rot- Pin3 = Grün+... -
Seite 26: Mr 16 Rgb - Rj12
Ausgang 5… Ausgang 4 Ausgang 3 T-Box Hinweis: Pro Ausgang der Z30 können maximal drei MR16 / FOCUS RGB-Strahler angeschlossen werden. Verbinden Sie das vom Z30 kommende Kabel nicht mit einem Ausgang (Out) der T-Box. Fehlerhafte Verkabelung führt zur Beschädigung bzw. -
Seite 27: Focus, Dive3 Full Colour, Dive9 Rgb - Rj12
D.T.S. FOCUS, DIVE3 Full Colour, DIVE9 RGB - RJ12 6-pol. RJ12 Buchse FOCUS Full Colour Hinweis: Pro Ausgang der Z30 können maximal ein MR16 / FOCUS Full Colour / DIVE3 Full Colour / DIVE9 RGB LED-Strahler angeschlossen werden. Verbinden oder trennen Sie die Geräte nicht unter Spannung! Die Leitungslänge soll 100m nicht überschreiten. -
Seite 28: Dive6 Full Colour / Dive18 Rgb - Rj12
Z30 LED Controller D.T.S. DIVE6 Full Colour / DIVE18 RGB - RJ12 6-pol. RJ12 Buchse DIVE6 Full Colour R DIVE18 RGB R 2 x Z30-Ausgang 2 x Z30-Ausgang DIVE6 Full Colour DIVE18 RGB Hinweis: DIVE6 Full Colour und DIVE18 RGB werden jeweils von zwei separaten Leitungen und Ausgängen versorgt. -
Seite 29: Mr 16 Rgb - Schraubklemmen
D.T.S. MR 16 RGB - Schraubklemmen Ausgang 4… Ausgang 3 Ausgang 2 Hinweis: Pro Ausgang der Z30 können maximal drei MR16 / FOCUS RGB-Strahler angeschlossen werden. Verbinden oder trennen Sie die Geräte nicht unter Spannung! Die Leitungslänge soll 100m nicht... -
Seite 30: Dmx-Tabelle
Z30 LED Controller 12 DMX-Tabelle Ausgänge mit individueller Ausgänge mit gemeinsamer Startadresse Startadresse Modus Full type 8 bit Full type 16 bit Z1 type 8 bit Z1 type 16 bit 30 Kanäle 60 Kanäle 9 Kanäle 12 Kanäle Kanal SHUTTER SHUTTER GRÜN... - Seite 31 Z30 LED Controller DMX-Tabelle (Fortsetzung) Ausgänge mit individueller Startadresse Modus Z1 full 8 bit Z1 full 16 bit Z1 short full 8 bit Z1 short full 16 bit 10 x 9 Kanäle 10 x 12 Kanäle 10 x 5 Kanäle 10 x 8 Kanäle...
- Seite 32 D.T.S. Illuminazione s.r.l - Via Fagnano Selve 10-12-14 47843 - Misano Adriatico (RN) Italy Tel. +39 0541 611131 Fax +39 0541 611111 info@dts-lighting.it www.dts-lighting.it...
