  • Seite 2 DELTA 12 Die Informationen in dieser Publikation wurden sehr sorgfältig zusammengestellt und überprüft. Trotzdem wird keine Verantwortung für eventuell noch enthaltene Fehler übernommen. Diese Anleitung ist urheberrechtlich geschützt und darf ohne schriftliche Einwilligung von D.T.S. weder elektronisch noch auf andere Weise - nicht komplett und auch nicht in Teilen - kopiert oder vervielfältigt werden.

  • Seite 3: Inhaltsverzeichnis

    DELTA 12 Inhalt Symbole .............................. 4 Allgemeine Warnhinweise ........................ 4 Garantie .............................. 4 Beschreibung ............................. 5 Technische Eigenschaften ....................... 6 Zubehör .............................. 6 Wichtige Sicherheitsinformationen ....................7 Brandschutz ............................7 Elektrische Sicherheit .......................... 7 Schutz gegen schädigende Lichteinwirkung ..................7 Generelle Sicherheitsvorkehrungen ....................

  • Seite 4: Symbole

    DELTA 12 1 Symbole In diesem Manual verwendete grafische Symbole und ihre Bedeutungen: = heiße Geräteoberfläche. = Gefahr eines elektrischen Schlages. = allgemeiner Gefahrenhinweis. = Gerät nicht auf brennbaren Oberflächen betreiben! = Mindestabstand zwischen Gerät und angestrahlten Objekten. 2 Allgemeine Warnhinweise Lesen Sie diese Gebrauchsanleitung sorgfältig durch.

  • Seite 5: Beschreibung

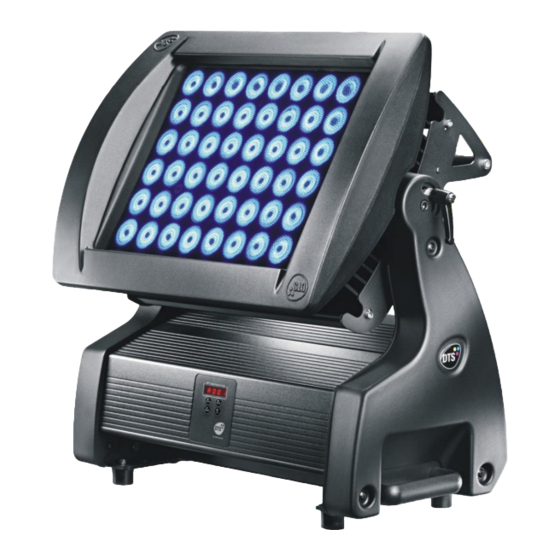

    Der DELTA 12 FC ist ein extrem leistungsstarker LED-Farbwechsler (22.050lx / 5m). Der DELTA 12 FC ist ausgestattet mit 48 Full-Colour RGBW-LEDs die einen Lichtstrom von insgesamt 26.000lm liefern. Die RGBW Full-Colour LEDs bieten eine hohe Lichtqualität durch sehr gleichmäßige Abstrahlung perfekt gemischter Farben.

  • Seite 6: Technische Eigenschaften

    DELTA 12 5 Technische Eigenschaften Betriebsspannung 90-260V AC, 50-60Hz Leistungsaufnahme 500W -10°C … 40°C Temperaturbereich Gewicht 18kg Klassifizierung und Sicherheit LED: Klasse 2 LED-Produkt Maße und Gewichte Packmaße (L x B x H): Geräteabmessungen (L x B x H): 630 x 500 x 660mm...

  • Seite 7: Wichtige Sicherheitsinformationen

    Im Inneren der Geräte treten lebensgefährliche elektrische Spannungen auf! Trennen Sie die Geräte vor dem Öffnen unbedingt vom Stromnetz!  Die DELTA 12-Geräte sollten aufgrund des hohen technischen Standards nur von geschultem Fachpersonal gewartet und repariert werden. Wenden Sie sich an autorisierte D.T.S.-Servicewerkstätten! ...

  • Seite 8: Installation

    Im Inneren des DELTA 12 befinden sich elektronische und elektrische Baugruppen. Flüssigkeiten jeglicher Art dürfen nicht in das Gerät gelangen! Schwenkbereich Der Kopf des DELTA 12 kann um 90° geschwenkt werden. Achten Sie darauf, dass dieser Bereich nicht blockiert ist! (s. Abb.) Hinweis:...

  • Seite 9: Umgebungstemperatur

    Sie können zur Geräuschminderung die Drehzahl der Lüfter reduzieren oder - falls erforderlich - die Lüfter komplett abschalten (s. Seite 16). Der DELTA 12 arbeitet in jedem Fall sicher, da die LED-Leistung automatisch reduziert wird, sobald die Temperatur des LED-Panels 70°C überschreitet.

  • Seite 10: Dmx-Verbindung

    Stellen Sie sicher, dass sich die einzelnen Leiter nicht berühren. Verbinden Sie den Kabelschirm nicht mit dem Gehäuse des XLR-Steckverbinders! Das DMX-Signal der Steuerung wird mit dem DMX-IN Anschluss des ersten DELTA 12 verbunden, der DMX-OUT Anschluss dieses Gerätes mit dem DMX-IN des nächsten DELTA 12. Alle weiteren Geräte werden entsprechend der Reihe nach verkabelt.

  • Seite 11: Dmx-Adressierung

    DELTA 12 DMX-Adressierung Der DELTA 12 bietet drei DMX-Betriebsarten die 6, 10 oder 15 DMX-Kanäle belegen. Im Folgenden werden die Einstellungen für den 10-Kanal Modus beschrieben: Gerät 1 A001 Gerät 2 A011 A021 …Die Adresse des nächsten Gerätes ergibt sich einfach durch Addition von ‚10’.

  • Seite 12: Menüführung Und Display

    DELTA 12 12 Menüführung und Display Die Abbildung zeigt die Bedienelemente des DELTA 12. Hier können Sie Parameter und den Funktionsumfang des Gerätes verändern. Das Verändern der Werkseinstellungen kann eventuell zur Folge haben, dass das Gerät nicht mehr auf DMX512-Steuersignale reagiert.
  • Seite 13 DELTA 12 0-100% Standard = 0 LED - Einstellungen für R, G, B, A 0-100% Min/Max, Smooth und Compression Standard = 100 Level sowie den Boost-Modus 0-100% Standard = 0 RGBA Minimum – zum Einstellen der Mindestwerte von Rot, Grün, Blau 0-100% und Amber (Weiß).
  • Seite 14 DELTA 12 Weiße Makros 01-16 16 Makros in Weiß von 2.700K bis 6.500K Dimmer Dimmer-Einstellung (wie mit Kanal 2 bei DMX-Betrieb). Diese Einstellung gilt für alle Programme und Makros. Shutter Shutter-Wert (einstellbar wie im DMX-Betrieb mit Kanal 1). Die Einstellung des Shutter-Wertes gilt nur für die Makros CU01-16 und WH01-16 Verlassen des Automatik-Modus Menüs...
  • Seite 15 Nachdem der DELTA 12 und Sender synchronisiert sind, gibt es zwei mögliche Betriebszustände : Der Sender hat ein DMX-Signal erkannt und sendet dieses zum DELTA 12. Die LED am Sender leuchtet permanent in grün und das Display des DELTA 12 leuchtet ebenfalls stetig.
  • Seite 16 DELTA 12 Standard = off EMERGENCY Notfall-Betriebsart. Falls das DMX-Signal ausgefallen oder nicht verfügbar Standard = White1 ist, wird in diesem Modus eine von 16 Weißlicht- Stimmungen wiedergegeben. Sehr nützlich z.B. zur Beleuchtung von Notausgängen. Bereich 1-255 Standard = 255 DEFAULT zum Wiederherstellen der Standardeinstellungen.

  • Seite 17: Auto-Modus (Stand-Alone-Betrieb)

    DELTA 12 13 AUTO-Modus (Stand-alone-Betrieb) DELTA 12 können ohne externe DMX-Steuerung im AUTO-Modus betrieben werden. Zunächst stellen Sie wie abgebildet die DMX-Verkabelung her. Maximal 32 Geräte können an einer DMX-Linie betrieben werden. Navigieren sie durch das Mode-Menü bis AUTO angezeigt wird.

  • Seite 18: Rec-Modus

    DELTA 12 14 REC-Modus In dieser Betriebsart werden eigene Lichtszenen im DELTA 12 programmiert, die dann im AUTO-Modus als Lauflicht (CHPr) wiedergegeben werden. Jedes Gerät kann eigene Programme speichern und abspielen. Im RECorder-Modus muss der DELTA 12 im 10-Kanal-Modus betrieben werden.

  • Seite 19: Regelmäßige Wartung Und Kontrolle

    Überprüfen Sie die Schutzerdung und den festen Sitz der Steckverbindungen. Ersetzen von Sicherungen Der Sicherungshalter mit der Gerätesicherung des DELTA 12 befindet sich im Fuß neben der Netzkabeldurchführung. Überprüfen Sie die Sicherung mit einem Multimeter und ersetzen Sie diese bei Bedarf nur durch einen gleichwertigen Typ.

  • Seite 20: Einsetzen Anderer Optiken

    DELTA 12 16 Einsetzen anderer Optiken Folgende Linsensets stehen für den DELTA 12 zu Verfügung:  Linsen-Set ‚Ultra Narrow’ 03.LK.130  Linsen-Set ‚Narrow’ 03.LK.127  Linsen-Set ‚Medium Flood’ 03.LK.128  Linsen-Set ‚Wide Flood’ 03.LK.129 Hinweis Bei unsachgemäßer Montage ist die Schutzart IP65 nicht mehr gegeben! Lassen Sie die Linsensets nur vom D.T.S.

  • Seite 21: Dmx-Protokolle

    DELTA 12 17 DMX-Protokolle 10-Kanal Modus (Standardmodus) SHUTTER DIMMER GRÜN BLAU Weiß Weiß (vorprogrammierte Weißtöne mit verschiedenen Farbtemperaturen) FARBMAKROS FUNKTIONEN DMX-Kanal Parameter: SHUTTER DMX- mittlerer Funktion Wertebereich DMX-Wert 0 – 9 Black Out 10 – 19 Offen 20 – 29 Black Out 30 –...
  • Seite 22 DELTA 12 DMX-Kanal Parameter: Weiß (vorprogrammierte Weißtöne) DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 55 keine 56 – 105 R, G, B voll (255) 106 - 155 D.T.S. Weiß Wenn Kanal 10 (Funktionen) = benutzerdefiniertes Weiß abrufen (DMX- Wertebereich 0–79): 156 –...
  • Seite 23 DELTA 12 DMX-Kanal Parameter: Farbmakros Wenn (siehe Seite 12) DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 14 keine 15 – 22 Makro 1 23 – 30 Makro 2 31 – 38 Makro 3 39 – 46 Makro 4 47 –...

  • Seite 24: Kanal Modus

    DELTA 12 6-Kanal Modus SHUTTER DIMMER GRÜN BLAU Weiß DMX-Kanal Parameter: SHUTTER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 9 Black Out 10 – 19 Offen 20 – 29 Black Out 30 – 119 Stroboskop m. variabler Geschwindigkeit (3.400ms – 20ms) 120 –...
  • Seite 25 DELTA 12 15-Kanal Modus SHUTTER 2, 3 DIMMER 4, 5 6, 7 GRÜN 8, 9 BLAU 10, 11 Weiß Weiß (vorprogrammierte Weißtöne mit verschiedenen Farbtemperaturen) FARBMAKROS FUNKTIONEN DMX-Kanal Parameter: SHUTTER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 –...
  • Seite 26 DELTA 12 DMX-Kanal Parameter: Weiß (vorprogrammierte Weißtöne) DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 55 keine 56 – 105 R, G, B voll (255) 106 - 155 D.T.S. Weiß Wenn Kanal 10 (Funktionen) = benutzerdefiniertes Weiß abrufen (DMX- Wertebereich 0–79): 156 –...
  • Seite 27 DELTA 12 DMX-Kanal Parameter: Farbmakros Wenn (siehe Seite 12) DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 14 keine 15 – 22 Makro 1 23 – 30 Makro 2 31 – 38 Makro 3 39 – 46 Makro 4 47 –...

  • Seite 28: Notizen

    DELTA 12 18 Notizen...
  • Seite 29 DELTA 12 NOTIZEN...
  • Seite 30 DELTA 12 NOTIZEN...

  • Seite 31: Dmx-Tabelle

    DELTA 12 19 DMX-Tabelle DMX-Übersicht D.T.S. DELTA 12 RGBW Modus 6-Kanal 10-Kanal (Standard) 15-Kanal Kanal SHUTTER SHUTTER SHUTTER DIMMER DIMMER DIMMER GRÜN GRÜN BLAU BLAU Weiß Weiß GRÜN Weiß (vorprogrammiert) BLAU FARBMAKROS FUNKTIONEN Weiß Weiß (vorprogrammiert) FARBMAKROS FUNKTIONEN...
  • Seite 32 D.T.S. Illuminazione s.r.l - Via Fagnano Selve 10-12-14 47843 - Misano Adriatico (RN) Italy Tel. +39 0541 611131 Fax +39 0541 611111 info@dts-lighting.it www.dts-lighting.it...
