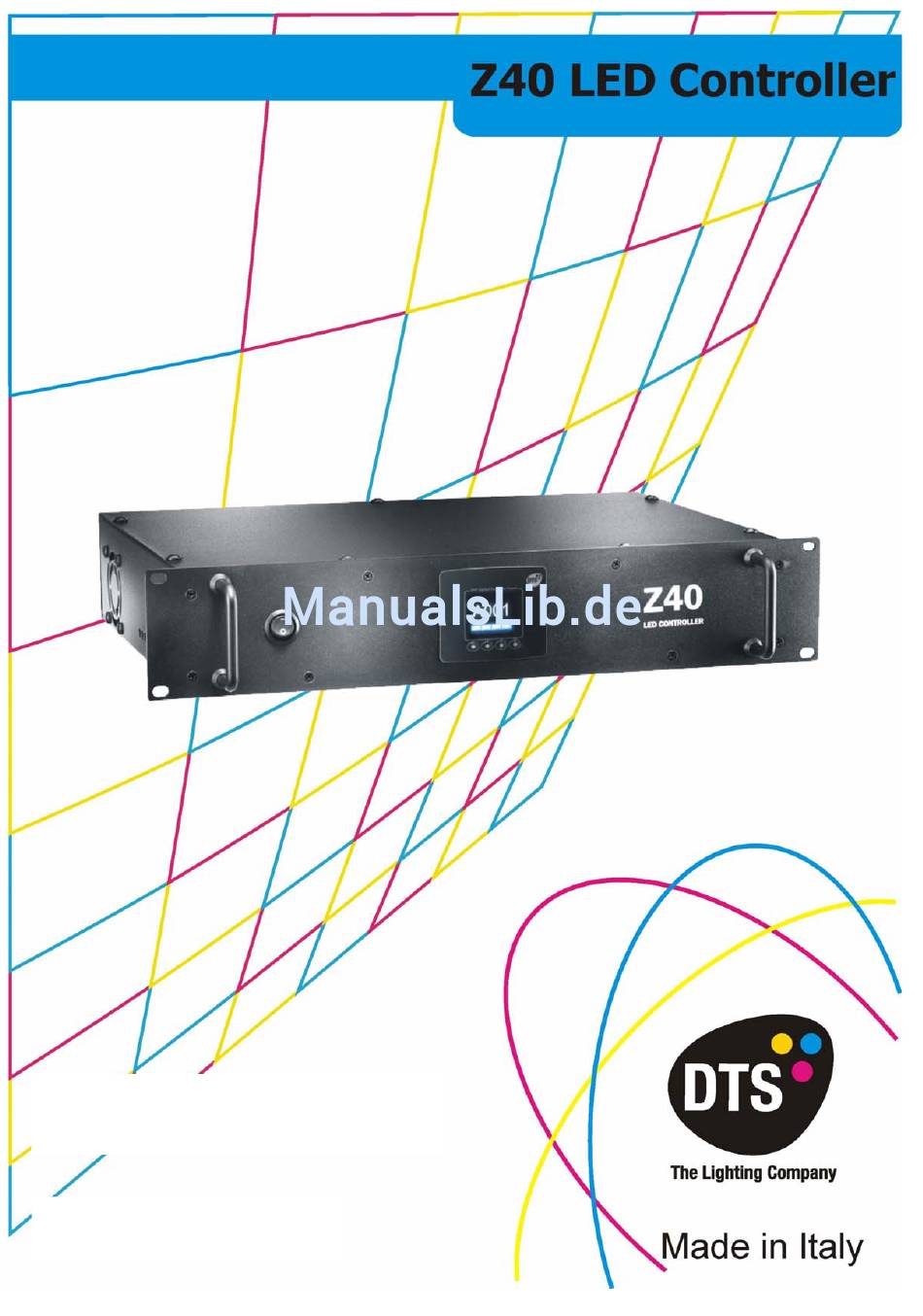

- Seite 1 Bedienungsanleitung Software V1.04 D.T.S. Illuminazione srl – ITALY http://www.dts-lighting.it...
- Seite 2 Z40 LED Controller Die Informationen in dieser Publikation wurden sehr sorgfältig zusammengestellt und überprüft. Trotzdem wird keine Verantwortung für eventuell noch enthaltene Fehler übernommen. Diese Anleitung ist urheberrechtlich geschützt und darf ohne schriftliche Einwilligung von D.T.S. weder elektronisch noch auf andere Weise - nicht komplett und auch nicht in Teilen - kopiert oder vervielfältigt werden.
-
Seite 3: Inhaltsverzeichnis
Z40 LED Controller Inhalt Symbole ..............................4 Allgemeine Hinweise .........................4 Garantiebedingungen........................4 Beschreibung .............................5 Konzept der Z40 ..........................5 Elektrische Kenndaten.........................6 Wichtige Sicherheitsinformationen....................7 Brandschutz............................7 Elektrische Sicherheit ..........................7 Generelle Sicherheitsvorkehrungen ....................7 Schutzart..............................7 Maße und Gewichte ...........................7 Anschlüsse............................8 DMX-Verbindung..........................9 DMX-Adressierung ..........................10 Einstellen der DMX-Adresse......................10 DISPLAY–Funktionen und Menüstruktur ..................11 DMX-Protokolle ..........................17... -
Seite 4: Symbole
Z40 LED Controller 1 Symbole In dieser Anleitung verwendete grafische Symbole und ihre Bedeutungen: = Gefahr eines elektrischen Schlages = heiße Geräteoberfläche = allgemeiner Gefahrenhinweis = Gerät nicht auf brennbaren Oberflächen betreiben! 2 Allgemeine Hinweise Lesen Sie diese Gebrauchsanleitung sorgfältig durch. Sie enthält wichtige Hinweise bezüglich Sicherheit, Installation, Gebrauch und Wartung des Gerätes. -
Seite 5: Beschreibung
Die Z40 Steuerung ist mit vier Ausgängen mit jeweils vier Kanälen ausgestattet. Jeder Ausgang kann 200W, jeder Kanal 50W leisten. Die vier Ausgänge der Z40 können je einen LED-Strahler der folgenden Modelle steuern und versorgen: DELTA 8 FULL COLOUR DELTA 8 RGB... -
Seite 6: Elektrische Kenndaten
Z40 LED Controller Elektrische Kenndaten 90-260V AC / 50–60Hz Betriebsspannung: 30-800W Leistungsaufnahme: 0.95 elektronische Leistungsfaktor-Korrektur Leistungsfaktor: 90% typ. Wirkungsgrad: Ausgang 4 Ausgänge mit je 4 Kanälen Leistungsausgänge: 200W max. Leistung pro Ausgang 50W Rot, 50W Grün und 50W Blau / Amber max. -
Seite 7: Wichtige Sicherheitsinformationen
Das Gerät darf nicht starker Feuchtigkeit oder Nässe ausgesetzt werden. Das Gerät muss elektrisch geerdet sein, betreiben Sie es nicht an ungeerdeten Versorgungen! Gute Luftzirkulation ist für die einwandfreie Funktion der Z40 erforderlich! Generelle Sicherheitsvorkehrungen Die Oberfläche des Gerätes kann heiß werden ( >50°C). -
Seite 8: Anschlüsse
Pin7 = Schwarz Pin7 = Masse M16 Buchse M16 Stecker Pin8 = Grau Pin8 = NTC (Temperatur- (Z40) (DELTA 8) Pin9 = Weiß Pin9 = NTC sensor) Hinweis: Die maximale Kabellänge zwischen Z40 und DELTA 8 (alle Modelle) beträgt 50m. -
Seite 9: Dmx-Verbindung
Stellen Sie sicher, dass sich die einzelnen Leiter nicht berühren. Verbinden Sie den Kabelschirm nicht mit dem Gehäuse der Steckverbinder! Das DMX-Signal der Steuerung wird mit dem DMX-IN Anschluss der ersten Z40 verbunden, der DMX- OUT Anschluss dieses Gerätes mit dem DMX-IN der nächsten Z8. Alle weiteren Geräte werden entsprechend der Reihe nach verkabelt. -
Seite 10: Dmx-Adressierung
Die Z40 kann in vier unterschiedlichen DMX-Betriebsmodi arbeiten, im 36-, 20-, 9- oder 5-Kanal Modus. Um die Z40 im 36-Kanal Modus zu betreiben, wählen Sie im Mode-Menü die Einstellung ‚Full control map’ aus und stellen Sie die folgenden Werte ein: Gerät 1... -
Seite 11: Display-Funktionen Und Menüstruktur
Z40 LED Controller 9 DISPLAY–Funktionen und Menüstruktur Das Display des Z40 zeigt die verfügbaren Gerätefunktionen an. Mit diesen Funktionen können Sie sowohl bestimmte Parameter verändern als auch noch Funktionen hinzufügen. Das Verändern der Werkseinstellungen kann eventuell zur Folge haben, dass das Gerät nicht mehr auf DMX512-Steuersignale reagiert. - Seite 12 Z40 LED Controller Rot Min = 0 (standard) Rot Max = 255 (standard) RGBA Minimum – zum Einstellen der Mindestwerte von Rot, Grün, Blau und Amber/Weiß. RGBA Maximum – zum Einstellen der Höchstwerte von Rot, Grün, Blau und Grün Min = 0 (standard) Amber/Weiß.
- Seite 13 Dimmer und Shutter sind einstellbar. Die Slave-Geräte empfangen SLAVE ein DMX-Signal vom Master- Gerät. SLAVE MODUS Stellt die Z40 auf Slave-Betrieb um. Alle Slave Geräte erhalten die DMX-Startadresse „1“ und Um im Slave-Modus arbeiten zu synchronisieren sich mit dem können, muss ein DMX-Signal vom Master .
- Seite 14 1. Der Sender erkennt ein DMX-Signal und sendet es. Dies wird durch eine konstant grün leuchtende LED am Sender und eine konstante Anzeige im Display der Z40 angezeigt. 2. Am Sender liegt kein DMX-Signal an: die Sender LED blinkt rot/grün und das Display des Z40 blinkt ebenfalls. Abmelden eines Z40 Zum Abmelden einer Z40 wählen Sie einfach die UNLINK Funktion aus dem WIRELSESS Menü...
- Seite 15 Z40 LED Controller EMERGENCY EMERGENCY standard = nicht aktiviert EMERGENCY Modus Wenn dieser Modus aktiviert ist, wird eine der 16 vorprogrammierten Weißstimmungen wiedergegeben, solange kein DMX-Signal anliegt. EMERGENCY Sehr nützlich z.B. zur Beleuchtung von Notausgängen und Wegen. aktiv Helligkeit (Dimmer), Pan/Tilt und Zoom sind einstellbar.
- Seite 16 Z40 LED Controller TIME Betriebsstundenzähler Dieses Menü zeigt die Gesamtbetriebszeit des Gerätes sowie die der einzelnen LED-Gruppen. Die Laufzeit für AMBER wird nicht angezeigt. Maximale SYSTEM Lüftergeschwindigkeit FAN MAX SPEED 50-100% Maximale Geschwindigkeit des internen Lüfters standard = 100% Softwarestand der Display-...
-
Seite 17: Dmx-Protokolle
Z40 LED Controller 10 DMX-Protokolle Die Z40 Steuerung kann in vier DMX-Betriebsarten arbeiten : 36-, 20-, 9- und 5-Kanal Modus 9-Kanal Modus (Standardmodus) Die Ausgänge 1-4 haben die gleiche DMX-Startadresse. SHUTTER DIMMER GRÜN BLAU Weiß (vorprogrammierte Weißtöne mit verschiedenen Farbtemperaturen) - Seite 18 Z40 LED Controller DMX-Kanal Parameter: Weiß (vorprogrammiertes Weiß) DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 55 keine 56 – 105 R, G, B voll (255) 106 - 155 DTS Weiß Wenn Kanal 9 (Funktionen) = benutzerdefiniertes Weiß abrufen (DMX- Wertebereich 0–79): 156 –...
- Seite 19 Z40 LED Controller DMX-Kanal Parameter: Farbmakros DMX SET MACRO Wenn DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 14 keine 15 – 22 Makro 1 23 – 30 Makro 2 31 – 38 Makro 3 39 – 46 Makro 4 47 –...
- Seite 20 Z40 LED Controller 36-Kanal Modus Die vier Ausgänge haben dieselben DMX-Funktionen wie im 9-Kanal Modus, sind jedoch auf vier aufeinanderfolgende DMX-Blöcke verteilt. DMX-Kanäle Funktion Ausgang 1 Ausgang 2 Ausgang 3 Ausgang 4 Shutter Dimmer Grün Blau Weiß Farbmakros Funktionen...
-
Seite 21: Kanal Modus
Z40 LED Controller 5-Kanal Modus SHUTTER DIMMER GRÜN BLAU DMX-Kanal Parameter: SHUTTER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 9 Black Out 10 – 19 Offen 20 – 29 Black Out 30 – 119 Stroboskop m. variabler Geschwindigkeit (3.700ms – 20ms) 120 –... - Seite 22 Z40 LED Controller 20-Kanal Modus Die vier Ausgänge haben dieselben DMX-Funktionen wie im 5-Kanal Modus, sind jedoch auf vier aufeinanderfolgende DMX-Blöcke verteilt. DMX-Kanäle Funktion Ausgang 1 Ausgang 2 Ausgang 3 Ausgang 4 Shutter Dimmer Grün Blau...
-
Seite 23: Anschluss Der Led-Leuchten
Z40 LED Controller Anschluss der LED-Leuchten Hinweise: Die Z40 kann pro Ausgang max. einen DELTA 8 treiben. Verbinden oder Trennen Sie die Geräte niemals unter Spannung! Die maximale Kabellänge zwischen Z40 und den DELTA 8 beträgt 50m. -
Seite 24: Notizen
Z40 LED Controller 11 Notizen... - Seite 25 Z40 LED Controller Notizen...
- Seite 26 Z40 LED Controller Notizen...
-
Seite 27: Dmx-Übersicht
Z40 LED Controller 12 DMX-Übersicht 9- / 36-Kanal Modus Die vier Ausgänge haben dieselben DMX-Funktionen wie im 9-Kanal Modus, sind jedoch auf vier aufeinanderfolgende DMX-Blöcke verteilt. DMX-Kanäle Ausg. 1-4 (9-Kan.) Funktion Ausg. 1 (36-Kan.) Ausg. 2 (36-Kan.) Ausg. 3 (36-Kan.) Ausg. - Seite 28 D.T.S. Illuminazione s.r.l - Via Fagnano Selve 10-12-14 47843 - Misano Adriatico (RN) Italy Tel. +39 0541 611131 Fax +39 0541 611111 info@dts-lighting.it www.dts-lighting.it...
