11 Verkabelung

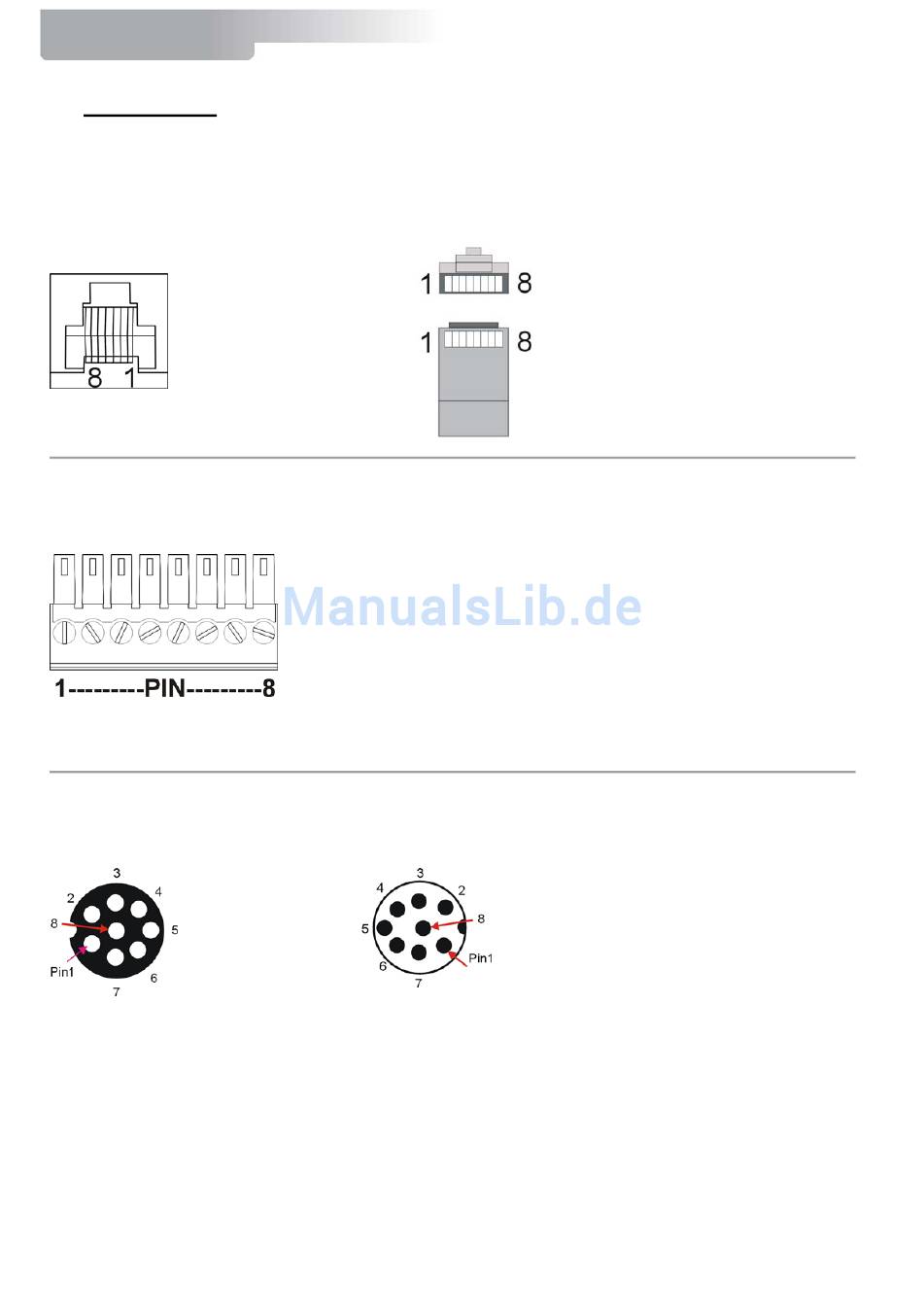

Z8 Geräte sind in drei Versionen mit unterschiedlichen Ausgangssteckverbindern erhältlich:
mit RJ45 Einbaubuchsen, 8-pol. steckbarenSchraubklemmen oder M12 Steckverbindern.
RJ45 Einbaubuchsen
am Z8
8-pol. steckbare Schraubklemmen
am Z8
M12 Einbaubuchsen
am Z8
22
RJ45 Stecker an:
HELIOS, RA7
M12 Stecker an:
FOS33, FOS100, TITAN
Pinbelegung:
Pin1 = Rot+
Pin2 = Rot-
Pin3 = Grün+
Pin4 = Grün-
Pin5 = Blau+
Pin6 = Blau-
Pin7 = Amber+
Pin8 = Amber-
Pinbelegung:
Pin1 = Rot+
Pin2 = Rot-
Pin3 = Grün+
Pin4 = Grün-
Pin5 = Blau+
Pin6 = Blau-
Pin7 = Amber+
Pin8 = Amber-
Pinbelegung:
Pin1 = Rot+
Pin2 = Rot-
Pin3 = Grün+
Pin4 = Grün-
Pin5 = Blau+
Pin6 = Blau-
Pin7 = Amber-
Pin8 = Amber+
