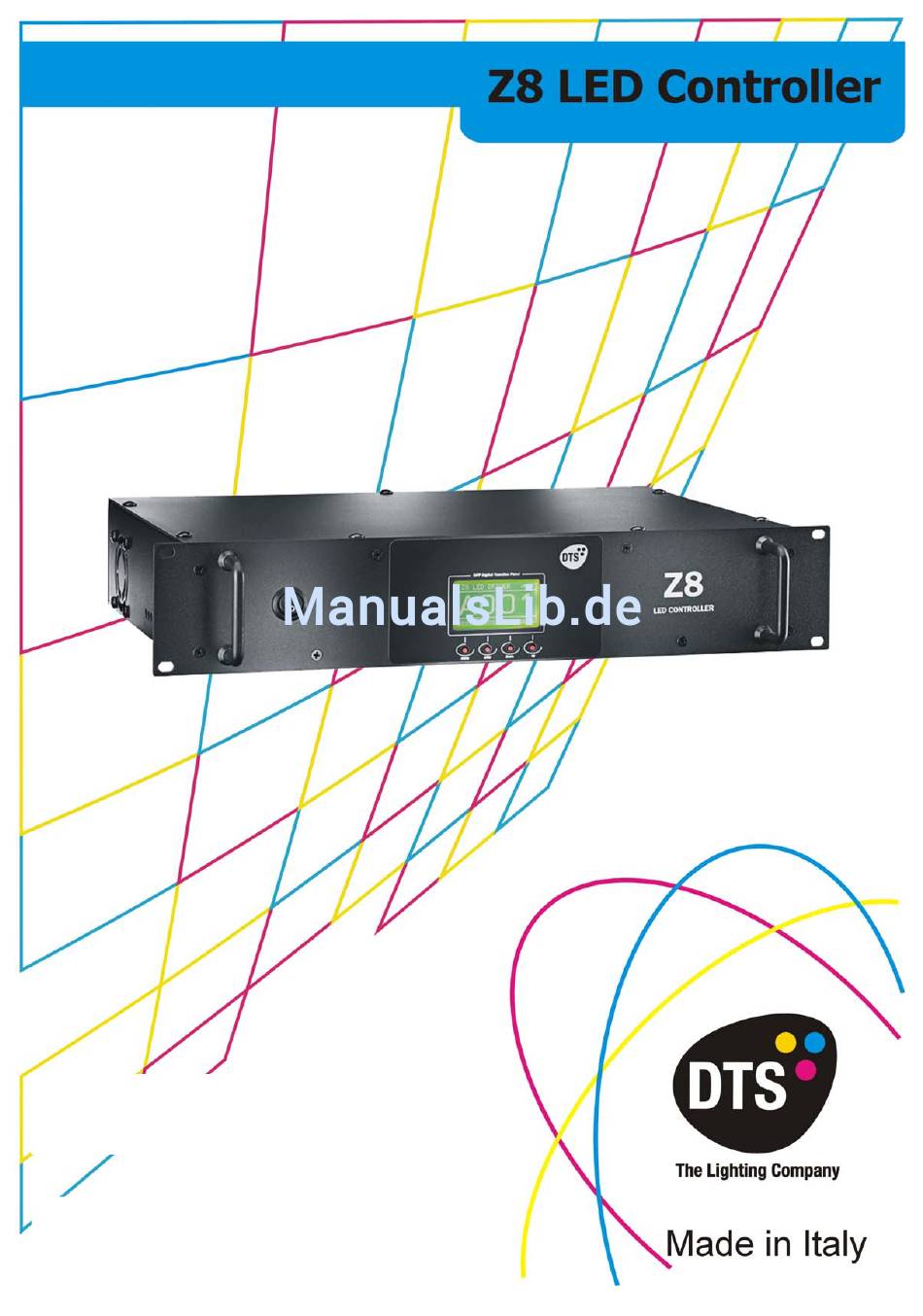

- Seite 1 Bedienungsanleitung Software V2.10 D.T.S. Illuminazione srl – ITALY http://www.dts-lighting.it...
- Seite 2 Weise - nicht komplett und auch nicht in Teilen - kopiert oder vervielfältigt werden. DTS behält sich das Recht vor, seine Produkte jederzeit und ohne vorherige Ankündigung sowohl technisch als auch optisch zu verändern und zu verbessern. DTS übernimmt keine Verantwortung für die bestimmungsgemäße Verwendung der hier beschriebenen Geräte oder Schaltkreise.
-
Seite 3: Inhaltsverzeichnis
Z8 LED Controller Inhalt Symbole ..............................4 Allgemeine Hinweise .........................4 Beschreibung .............................5 Konzept der Z8 ............................5 Elektrische Kenndaten.........................6 Wichtige Sicherheitsinformationen ....................7 Brandschutz............................7 Elektrische Sicherheit ..........................7 Generelle Sicherheitsvorkehrungen ....................7 Schutzart..............................7 Maße und Gewichte ...........................7 Anschlüsse ............................8 Z8 mit RJ45-Ausgängen ........................8 Z8 mit Schraubklemmen-Ausgängen ....................9 Z8 mit M12-Ausgängen ........................10... -
Seite 4: Symbole
Z8 LED Controller 1 Symbole In dieser Anleitung verwendete grafische Symbole und ihre Bedeutungen: = Gefahr eines elektrischen Schlages = heiße Geräteoberfläche = allgemeiner Gefahrenhinweis = Gerät nicht auf brennbaren Oberflächen betreiben! 2 Allgemeine Hinweise Lesen Sie diese Gebrauchsanleitung sorgfältig durch. Sie enthält wichtige Hinweise bezüglich Sicherheit, Installation, Gebrauch und Wartung des Gerätes. -
Seite 5: Beschreibung

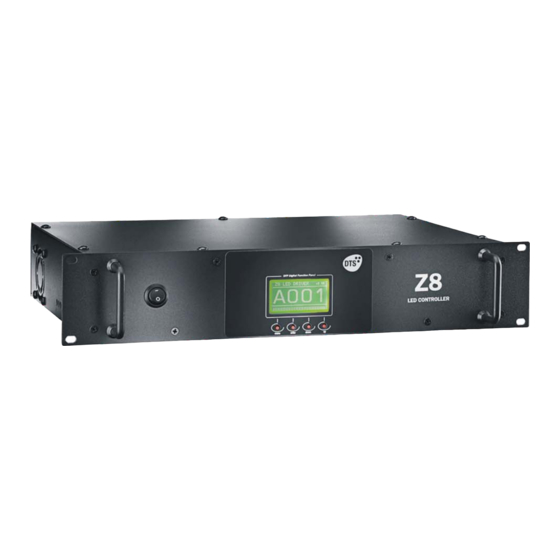

Z8 LED Controller 3 Beschreibung D.T.S. Z8 ist eine kombinierte Stromversorgung / DMX-LED-Steuerung zur Ansteuerung der folgenden DTS LED- Produkte: FOCUS LED-Strahler, MR16 LED-Leuchten, HELIOS LED-Strahler, FOS33 u. FOS100 LED-Bars. Konzept der Z8 Die Z8 Steuerung ist mit 8 Ausgängen mit jeweils vier Kanälen ausgestattet. -
Seite 6: Elektrische Kenndaten
Z8 LED Controller Elektrische Kenndaten 90-260V AC / 50–60Hz Betriebsspannung: 32-400W Leistungsaufnahme: 0.95 elektronische Leistungsfaktor-Korrektur Leistungsfaktor: 90% typ. Wirkungsgrad: Ausgang 8 Ausgänge mit je 4 Kanälen Leistungsausgänge: 96W (24W / Kanal R,G,B,A) max. Leistung pro Ausgang ... -
Seite 7: Wichtige Sicherheitsinformationen
Z8 LED Controller 4 Wichtige Sicherheitsinformationen Brandschutz Betreiben Sie das Gerät niemals auf brennbaren Oberflächen Mindestabstand zu brennbaren Flächen: 10cm Ersetzen Sie defekte Sicherungen nur durch neue mit korrekten Werten, keinesfalls durch solche mit höheren Werten. ... -
Seite 8: Anschlüsse
Die maximale Kabellänge zwischen der Z8 und dem letzen Gerät in der Reihe soll dabei 100m nicht überschreiten. Bei FOS100, 3x FOS33 oder TITAN soll die Kabellänge 50m nicht überschreiten. Für Verkabelungen nach IP65 empfiehlt DTS die Verwendung von IP65/68 Kabel (Artikel Code Lightpower 101273, Artikel Code D.T.S. 0509C062). -
Seite 9: Z8 Mit Schraubklemmen-Ausgängen
Die maximale Kabellänge zwischen Z8 und dem letzen Gerät in der Reihe soll dabei 100m nicht überschreiten. Bei FOS100, 3x FOS33 oder TITAN soll die Kabellänge 50m nicht überschreiten. Für Verkabelungen nach IP65 empfiehlt DTS die Verwendung von IP65/68 Kabel (Artikel Code Lightpower 101273, Artikel Code D.T.S. 0509C062). -
Seite 10: Z8 Mit M12-Ausgängen
Die maximale Kabellänge zwischen Z8 und dem letzen Gerät in der Reihe soll dabei 100m nicht überschreiten. Bei FOS100, 3x FOS33 oder TITAN soll die Kabellänge 50m nicht überschreiten. Für Verkabelungen nach IP65 empfiehlt DTS die Verwendung von IP65/68 Kabel (Artikel Code Lightpower 101273, Artikel Code D.T.S. 0509C062). -
Seite 11: Dmx-Verbindung
Z8 LED Controller 7 DMX-Verbindung Die Z8 werden per DMX-Signal gesteuert. Die Verbindung zwischen der Steuerung und den Geräten untereinander wird mit 2-polig geschirmtem Kabel (z.B. 2*0,34mm² mit Geflechtschirm, 110Ω) und XLR- Steckverbindern ausgeführt. Stellen Sie sicher, dass sich die einzelnen Leiter nicht berühren. Verbinden Sie den Kabelschirm nicht mit dem Gehäuse der Steckverbinder! -
Seite 12: Dmx-Adressierung
Z8 LED Controller DMX-Adressierung Der Z8 LED-Controller kann in 3 DMX-Modi betrieben werden: 32-Kanal, 9-Kanal oder benutzerdefiniert (Custom-Modus). Um die Z8 im 32-Kanal Modus zu betreiben, wählen Sie im Mode-Menü die Einstellung ‚Full control map’ aus und stellen Sie die folgenden Werte ein: Gerät 1... -
Seite 13: Display-Funktionen Und Menüstruktur
Z8 LED Controller 8 Display–Funktionen und Menüstruktur Software Version 2.10 Das Display der Z8 stellt die verfügbaren Funktionen des Geräts dar. Damit ist es möglich, bestimmte Parameter zu verändern und den Funktionsumfang zu erweitern. Das Verändern der Werkseinstellungen kann eventuell zur Folge haben, dass das Gerät nicht mehr auf DMX512- Steuersignale reagiert. -
Seite 14: Display Setting
Z8 LED Controller DISPLAY SETTING FLIP VISUAL OFF (standard) FLIP VISUAL Dreht die Darstellung der Anzeige um 180°. BACKGROUND COLOUR BACKGROUND COLOUR NORMAL (hell) standard Ändert den Displayhintergrund in hell oder dunkel. REVERSE (dunkel) CONTRAST LEVEL CONTRAST LEVEL Anzeigekontrast 0 – 100% (standard = 100%) - Seite 15 Z8 LED Controller Szene) DMX Kanal 14: Haltezeit (individuell pro Szene) DMX Kanal 15: Speichern (dabei soll Kanal 12 auf ‚Bearbeiten’ oder ‚Letzte Szene’ eingestellt sein. CUE RECORDER Cue Recorder Einzelbilder mit einstellbaren Werten für R, G, B, A Cue Level Red = Rot-Wert (0-255), standard = 255 Cue Level Green = Grün-Wert...
- Seite 16 Z8 LED Controller MEASURE LIFETIME LIFETIME / VOLTAGE LEVEL / Unit lifetime TEMPERATURE LED lifetime LIFETIME: Dieses Menü zeigt die Gesamtbetriebszeit des Gerätes sowie die Betriebszeit der angeschlossenen LEDs an. VOLTAGE Internal measure VOLTAGE LEVEL: Anzeige der gemessenen internen Betriebsspannung...
-
Seite 17: Automatischer Betrieb (Master Modus)
Z8 LED Controller 9 Automatischer Betrieb (Master Modus) Z8 Geräte arbeiten im Automatik-Modus selbständig ohne DMX-Steuerung. Zunächst werden allen Geräte mit DMX-Kabeln untereinander verbunden (s. Abb.). Ein Master kann maximal 32 Slave-Geräte ansteuern. Um den Automatik-Modus zu aktivieren benutzen Sie das Menü wie beschrieben und arbeiten sich zum Punkt ‚MODE SETTING’... -
Seite 18: Dmx-Protokolle
Z8 LED Controller 10 DMX-Protokolle Full Control Map - 32-Kanal Modus ROT 1 GRÜN 1 BLAU 1 AMBER 1 ROT 8 GRÜN 8 BLAU 8 AMBER 8 DMX-Kanal Parameter: ROT 1 DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 –... -
Seite 19: Z1 Type Map - 10-Kanal Modus
Z8 LED Controller Z1 Type Map - 10-Kanal Modus SHUTTER DIMMER GRÜN BLAU AMBER Weiß (vorprogrammiertes Weiß mit verschiedenen Farbtemperaturen) Farbmakros Funktionen DMX-Kanal Parameter: SHUTTER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 9 Black Out 10 –... - Seite 20 Z8 LED Controller DMX-Kanal Parameter: GRÜN DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 255 Farbe proportional DMX-Kanal Parameter: BLAU DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 255 Farbe proportional DMX-Kanal...
- Seite 21 Z8 LED Controller DMX-Kanal Parameter: FARBMAKROS DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 14 keine 15 – 29 Makro 1 30 – 44 Makro 2 45 – 59 Makro 3 60 – 74 Makro 4 75 –...
-
Seite 22: Verkabelung
Z8 LED Controller 11 Verkabelung Z8 Geräte sind in drei Versionen mit unterschiedlichen Ausgangssteckverbindern erhältlich: mit RJ45 Einbaubuchsen, 8-pol. steckbarenSchraubklemmen oder M12 Steckverbindern. RJ45 Einbaubuchsen RJ45 Stecker an: Pinbelegung: HELIOS, RA7 am Z8 Pin1 = Rot+ Pin2 = Rot- Pin3 = Grün+ Pin4 = Grün-... -
Seite 23: Anschluss Der Led-Leuchten
Z8 LED Controller Anschluss der LED-Leuchten... - Seite 24 Z8 LED Controller Anschluss der LED-Leuchten...
- Seite 25 Z8 LED Controller Anschluss der LED-Leuchten Hinweis Die Z8 kann pro Ausgang max. eine FOS100 LED Bar treiben. Die Z8 kann pro Ausgang max. drei FOS33 LED Bars treiben. Verbinden oder Trennen Sie die Geräte niemals unter Spannung! Die maximale Kabellänge bei Anschluss einer FOS100 Full Colour beträgt 50m.
- Seite 26 Z8 LED Controller Anschluss der LED-Leuchten Hinweis Die Z8 kann pro Ausgang max. einen TITAN treiben. Verbinden oder Trennen Sie die Geräte niemals unter Spannung! Die maximale Kabellänge zwischen Z8 und dem TITAN beträgt 50m.
-
Seite 27: Notizen
Z8 LED Controller 12 Notizen... - Seite 28 Z8 LED Controller Notizen...
- Seite 29 Z8 LED Controller Notizen...
- Seite 30 Z8 LED Controller Notizen...
-
Seite 31: Dmx-Übersicht
Z8 LED Controller 13 DMX-Übersicht DMX-Übersicht Modus 10-Kanal 32-Kanal Kanal SHUTTER DIMMER GRÜN BLAU GRÜN AMBER BLAU AMBER GRÜN Weiß BLAU AMBER FARBMAKROS FUNKTIONEN GRÜN BLAU AMBER GRÜN BLAU AMBER... - Seite 32 D.T.S. Illuminazione s.r.l - Via Fagnano Selve 10-12-14 47843 - Misano Adriatico (RN) Italy Tel. +39 0541 611131 Fax +39 0541 611111 info@dts-lighting.it www.dts-lighting.it...
