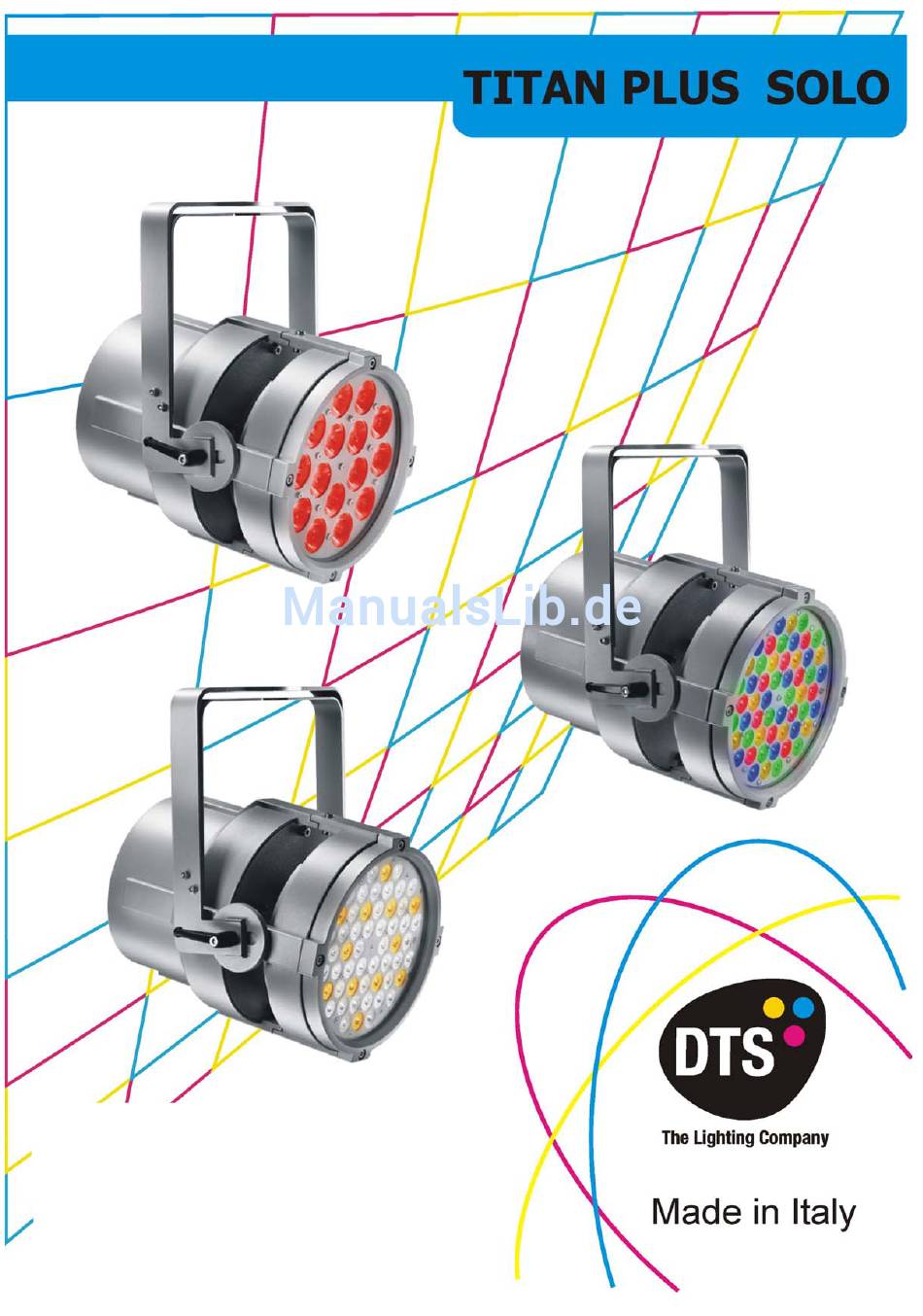

Bedienungsanleitung
Software V2.11
D.T.S. Illuminazione srl – ITALY
http://www.dts-lighting.it
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DTS TITAN PLUS SOLO

Inhaltszusammenfassung für DTS TITAN PLUS SOLO

  • Seite 1 Bedienungsanleitung Software V2.11 D.T.S. Illuminazione srl – ITALY http://www.dts-lighting.it...
  • Seite 2 TITAN PLUS SOLO Die Informationen in dieser Publikation wurden sehr sorgfältig zusammengestellt und überprüft. Trotzdem wird keine Verantwortung für eventuell noch enthaltene Fehler übernommen. Diese Anleitung ist urheberrechtlich geschützt und darf ohne schriftliche Einwilligung von D.T.S. weder elektronisch noch auf andere Weise - nicht komplett und auch nicht in Teilen - kopiert oder vervielfältigt werden.

  • Seite 3: Inhaltsverzeichnis

    TITAN PLUS SOLO IP65........................12 DMX-Adressierung ..........................13 Einstellen der DMX-Adresse......................13 DISPLAY-Funktionen und Menüstruktur ..................14 TITAN PLUS SOLO FULL COLOUR ....................14 TITAN PLUS SOLO RGBA / WHITE ....................18 Verstecktes Menü ..........................22 Automatische Betriebsarten (AUTO) .....................23 Gekoppelter Betrieb...........................23 Master / Slave Lauflichtbetrieb (CHPr) ....................23 REC Modus............................24...

  • Seite 4: Allgemeine Hinweise

    TITAN PLUS SOLO 1 Allgemeine Hinweise Lesen Sie diese Gebrauchsanleitung sorgfältig durch. Sie enthält wichtige Hinweise bezüglich Sicherheit, Installation, Gebrauch und Wartung des Gerätes. Dieses ist ein professionelles Gerät und soll durch eine Elektrofachkraft oder eine entsprechend erfahrene und geschulte Person installiert werden.

  • Seite 5: Beschreibung

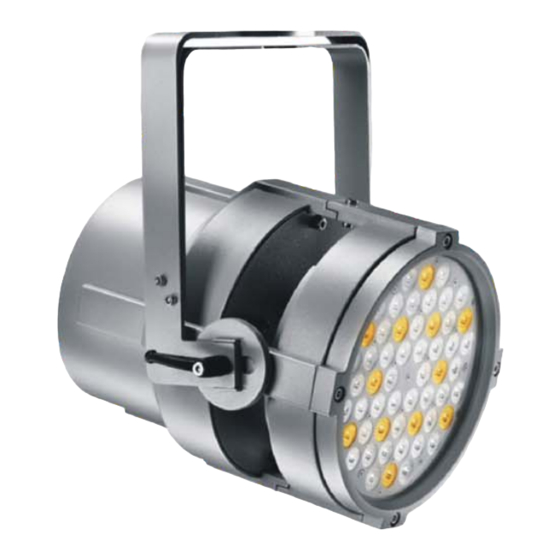

    TITAN PLUS SOLO WHITE 54*1W P4 LEDs (42 Weiß, 12 Amber), 12.600lx/2m (Spot Linsen), Farbtemperatur 2.800°K – 6.500°K, 16 vorprogrammierte Weißtöne TITAN PLUS SOLO WHITE Strahler sind ideal für Anwendungen, bei denen kein farbiges sondern Weißlicht mit genau definierten Eigenschaften benötigt wird.

  • Seite 6: Technische Daten

     M12-Steckverbindungen zwischen Stromversorgung und LED-Kopf (bei allen Modellen)  PowerCon®- und XLR- Steckverbindungen (TITAN PLUS SOLO IP20)  3*1,5mm² /1m Netzkabel, DMX-Kabel mit XLR-Stecker und –Buchse, 1m (TITAN PLUS SOLO IP65) Elektrische Kenndaten  90-160V AC / 50–60Hz Betriebsspannung: ...

  • Seite 7: Maße Und Gewichte

    TITAN PLUS SOLO Maße und Gewichte Abmessungen (L x B x H): 250 x 256 x 206mm Gewicht: 6,3kg Packmaße (L x B x H): 300 x 320 x 220mm Gewicht: 7,5kg Artikelcodes Zubehör D.T.S. Lightpower Linsen-Set ‚Spot’ (eng), Full Colour 03.LK.035...

  • Seite 8: Wichtige Sicherheitsinformationen

     Schließen Sie die Geräte ausschließlich an Wechselstromnetze mit 90-260V, 50-60Hz an!  Das Modell TITAN PLUS SOLO IP20 darf keiner Feuchtigkeit oder gar Regen ausgesetzt werden!  Gute Luftzirkulation ist für die einwandfreie Funktion der Geräte erforderlich! Wärme ...

  • Seite 9: Elektrische Anschlüsse

    TITAN PLUS SOLO Elektrische Anschlüsse TITAN PLUS SOLO IP20 Netzanschluss, Eingang Sicherung 90-260V AC/50-60 Hz 3,15AT PowerCon® Einbaubuchse DMX-Ein-/Ausgang XLR 3-pol. m/f DMX-Ein-/Ausgang XLR 5-pol. m/f Display M12 LED-Steckverbinder Pinbelegung: Rot + (FC / RGBA / WHITE) Rot - (FC / RGBA / WHITE) Grün +...

  • Seite 10: Titan Plus Solo Ip65

    TITAN PLUS SOLO Elektrische Anschlüsse TITAN PLUS SOLO IP65 Netzanschluss, Eingang Sicherung 90-260V AC/50-60 Hz 3,15AT 3*1,5mm² Kabel DMX-Eingang XLR 5-pol. Buchse DMX-Ausgang XLR 5-pol. Stecker Display M12 LED-Steckverbinder Pinbelegung: Rot + (FC / RGBA / WHITE) Rot - (FC / RGBA / WHITE) Grün +...

  • Seite 11: Dmx-Verbindung

    TITAN PLUS SOLO DMX-Verbindung TITAN PLUS SOLO IP20 Die TITAN PLUS SOLO werden per DMX-Signal gesteuert. Die Verbindung zwischen der Steuerung und den Geräten untereinander wird mit 2-polig geschirmtem Kabel (z.B. 2*0,34mm² mit Geflechtschirm, 110Ω) ausgeführt. Stellen Sie sicher, dass sich die einzelnen Leiter nicht berühren. Verbinden Sie den Kabelschirm nicht mit dem Gehäuse des DMX-Steckverbinders!

  • Seite 12: Titan Plus Solo Ip65

    TITAN PLUS SOLO DMX-Verbindung TITAN PLUS SOLO IP65 Die TITAN PLUS SOLO werden per DMX-Signal gesteuert. Die Verbindung zwischen der Steuerung und den Geräten untereinander wird mit 2-polig geschirmtem Kabel (z.B. 2*0,34mm² mit Geflechtschirm, 110Ω) ausgeführt. Stellen Sie sicher, dass sich die einzelnen Leiter nicht berühren. Verbinden Sie den Kabelschirm nicht mit dem Gehäuse des DMX-Steckverbinders!

  • Seite 13: Dmx-Adressierung

    … A… Gerät 6 A046 Um den TITAN PLUS SOLO RGBA / WHITE im 10-Kanal Modus zu betreiben, wählen Sie 10CH im MODE Menü aus und stellen Sie an der Lichtsteuerung die folgenden Adressen ein: Gerät 1 A001 Um das nächste Gerät anzusteuern, addieren Sie ‚10’.

  • Seite 14: Display-Funktionen Und Menüstruktur

    TITAN PLUS SOLO FULL COLOUR Das Display des TITAN PLUS SOLO FULL COLOUR stellt die verfügbaren Funktionen des Geräts dar. Damit können bestimmte Parameter verändert und auch der Funktionsumfang erweitert werden. Das Verändern der Werkseinstellungen kann eventuell zur Folge haben, dass das Gerät nicht mehr auf DMX512-Steuersignale reagiert.
  • Seite 15 TITAN PLUS SOLO Standard = 0 LED - Einstellungen für RGB Standard = 255 Min/Max, Smooth und Compression Level Standard = 0 RGB Minimum – zum Einstellen der Mindestwerte von Rot, Grün und Standard = 255 Blau. Standard = 0 RGB Maximum –...
  • Seite 16 TITAN PLUS SOLO Weiße Makros 01-16 16 Makro ----------------------------- Dimmer Dimmer-Einstellung wie mit Kanal 2 bei DMX- Betrieb. Diese Einstellung gilt für alle Programme und Makros in Weiß von 2.000 bis 7.200°K Shutter Der Shutter-Wert ist einstellbar wie im DMX-Betrieb mit Kanal 1.
  • Seite 17 Mastergerät, spielen aber ihre eigenen Lauflichtszenen(CHPr) ab. Hinweis: Es wird ferner ein externer IR- Sensor benötigt (03.LA.16) INFRAROT-Modus Nicht bei TITAN PLUS SOLO Bei aktiviertem IR-Modus kann das Gerät mit der DTS Infrarot-Fernbedienung bedient werden.(Nicht bei TITAN PLUS SOLO) Einstellung der Lüftergeschwindigkeit Bereich: Aus – 24V Geschwindigkeitseinstellung des internen Lüfters.

  • Seite 18: Titan Plus Solo Rgba / White

    TITAN PLUS SOLO RGBA / WHITE Das Display des TITAN PLUS SOLO RGBA / WHITE stellt die verfügbaren Funktionen des Geräts dar. Damit können bestimmte Parameter verändert und auch der Funktionsumfang erweitert werden. Das Verändern der Werkseinstellungen kann eventuell zur Folge haben, dass das Gerät nicht mehr auf DMX512-Steuersignale reagiert.
  • Seite 19 TITAN PLUS SOLO Standard = 0 LED - Einstellungen für RGB Standard = 255 Min/Max, Smooth und Compression Level Standard = 0 RGBA Minimum – zum Einstellen der Mindestwerte von Rot, Grün, Blau Standard = 255 und Amber. Standard = 0 RGBA Maximum –...
  • Seite 20 TITAN PLUS SOLO Weiße Makros 01-16 16 Makro ----------------------------- Dimmer Dimmer-Einstellung wie mit Kanal 2 bei DMX- Betrieb. Diese Einstellung gilt für alle Programme und Makros in Weiß von 2.000 bis 7.200°K Shutter Der Shutter-Wert ist einstellbar wie im DMX-Betrieb mit Kanal 1.
  • Seite 21 Mastergerät, spielen aber ihre eigenen Lauflichtszenen(CHPr) ab. Hinweis: Es wird ferner ein externer IR- Sensor benötigt (03.LA.16) INFRAROT-Modus Nicht bei TITAN PLUS SOLO Bei aktiviertem IR-Modus kann das Gerät mit der DTS Infrarot-Fernbedienung bedient werden.(Nicht bei TITAN PLUS SOLO) Einstellung der Lüftergeschwindigkeit Bereich: Aus – 24V Geschwindigkeitseinstellung des internen Lüfters.

  • Seite 22: Verstecktes Menü

    Gerät den Reset ausführt drücken Sie MENU und ENTER gleichzeitig, bis SERVICE im Display angezeigt wird CHANNELS zum Einstellen des 3-Kanal oder 4-Kanal LED-Modus’ 3-Kanal LED-Modus : TITAN PLUS SOLO FULL COLOUR 4-Kanal LED-Modus : TITAN PLUS SOLO RGBA / WHITE ESCAPE zum Verlassen des versteckten Menüs...

  • Seite 23: Automatische Betriebsarten (Auto)

    Hinweis: Es ist möglich, Lauflichtszenen auf Geräten abzuspielen, auf denen selbst keine Szenen programmiert sind. Dazu werden diese Geräte im 9-Kanal.Modus (TITAN PLUS SOLO FULL COLOUR) bzw. im 10-Kanal-Modus (TITAN PLUS SOLO RGBA / WHITE) mit DMX–Adresse A001 im gekoppelten Betrieb betrieben (siehe oben).

  • Seite 24: Rec Modus

    TITAN PLUS SOLO 12 REC Modus In dieser Betriebsart werden eigene Lichtszenen im TITAN PLUS SOLO programmiert, die dann im AUTO-Modus als Lauflicht (CHPr) wiedergegeben werden. Jedes Gerät kann eigene Programme speichern und abspielen. Im RECorder-Modus muss der 9-Kanal-Modus (TITAN PLUS SOLO FULL COLOUR) bzw. der 10-Kanal-Modus (TITAN PLUS SOLO RGBA / WHITE) eingestellt sein.

  • Seite 25: Dmx-Protokolle

    TITAN PLUS SOLO 13 DMX-Protokolle TITAN PLUS SOLO FULL COLOUR 9-Kanal Modus (Standardmodus) SHUTTER DIMMER GRÜN BLAU Weiß (vorprogrammiertes Weiß mit verschiedenen Farbtemperaturen) Farbmakros Funktionen DMX-Kanal Parameter: SHUTTER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 9 Black Out 10 –...
  • Seite 26 TITAN PLUS SOLO DMX-Kanal Parameter: Weiß (vorprogrammiertes Weiß) DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 55 keine 56 – 105 R, G, B voll (255) 106 - 155 DTS Weiß Wenn Kanal 9 (Funktionen) = benutzerdefiniertes Weiß abrufen (DMX-Wertebereich 0–79): 156 –...
  • Seite 27 TITAN PLUS SOLO 0DMX-Kanal Parameter: Farbmakros (erweitert) Wenn DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 14 keine 15 – 22 Farbmakro 1 23 – 30 Farbmakro 2 31 – 38 Farbmakro 3 39 – 46 Farbmakro 4 47 –...

  • Seite 28: Kanal Modus (Nur In Verbindung Mit Der Dts Wand-Dmx-Steuerung)

    TITAN PLUS SOLO TITAN PLUS SOLO FULL COLOUR 6-Kanal Modus (nur in Verbindung mit der DTS Wand-DMX-Steuerung) GRÜN BLAU DIMMER – SHUTTER DMX-Kanal Parameter: GRÜN DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 255 Farbe proportional...

  • Seite 29: Kanal Modus

    TITAN PLUS SOLO TITAN PLUS SOLO FULL COLOUR 5-Kanal Modus SHUTTER DIMMER GRÜN BLAU DMX-Kanal Parameter: SHUTTER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 9 Black Out 10 – 19 Offen 20 – 29 Black Out 30 –...
  • Seite 30 TITAN PLUS SOLO TITAN PLUS SOLO FULL COLOUR M3CH Modus DIMMER GRÜN BLAU DMX-Kanal Parameter: DIMMER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 255 Dimmer proportional DMX-Kanal Parameter: ROT DMX- mittlerer Bewegungs- Modus Option Funktion...
  • Seite 31 TITAN PLUS SOLO TITAN PLUS SOLO FULL COLOUR RGB- Modus GRÜN BLAU DMX-Kanal Parameter: ROT DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 255 Farbe proportional DMX-Kanal Parameter: GRÜN DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich...

  • Seite 32: Titan Plus Solo Rgba / White

    TITAN PLUS SOLO TITAN PLUS SOLO RGBA / WHITE 10-Kanal Modus (Standardmodus) SHUTTER DIMMER GRÜN BLAU AMBER Weiß (vorprogrammierte Weißtöne mit verschiedenen Farbtemperaturen) Farbmakros Funktionen DMX-Kanal Parameter: SHUTTER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 9 Black Out 10 –...
  • Seite 33 TITAN PLUS SOLO DMX-Kanal Parameter: AMBER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 255 Farbe proportional DMX-Kanal Parameter: Weiß (vorprogrammiertes Weiß) DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 55 keine 56 –...
  • Seite 34 TITAN PLUS SOLO DMX-Kanal Parameter: Farbmakros Wenn DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 14 keine 15 – 22 Farbmakro 1 23 – 30 Farbmakro 2 31 – 38 Farbmakro 3 39 – 46 Farbmakro 4 47 –...
  • Seite 35 TITAN PLUS SOLO TITAN PLUS SOLO RGBA / WHITE 6-Kanal Modus SHUTTER DIMMER GRÜN BLAU AMBER DMX-Kanal Parameter: SHUTTER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 9 Black Out 10 – 19 Offen 20 – 29 Black Out 30 –...
  • Seite 36 TITAN PLUS SOLO TITAN PLUS SOLO RGBA / WHITE M4CH Modus DIMMER GRÜN BLAU AMBER DMX-Kanal Parameter: DIMMER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 255 Dimmer proportional DMX-Kanal Parameter: ROT DMX- mittlerer Bewegungs- Modus...
  • Seite 37 TITAN PLUS SOLO TITAN PLUS SOLO RGBA / WHITE RGBA Modus GRÜN BLAU AMBER DMX-Kanal Parameter: ROT DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 255 Farbe proportional DMX-Kanal Parameter: GRÜN DMX- mittlerer Bewegungs- Modus Option...

  • Seite 38: Notizen

    TITAN PLUS SOLO 14 Notizen...

  • Seite 39: Dmx-Übersicht

    TITAN PLUS SOLO  Typ TITAN PLUS SOLO RGBA / WHITE TITAN PLUS SOLO Full Colour...
  • Seite 40 D.T.S. Illuminazione s.r.l - Via Fagnano Selve 10-12-14 47843 - Misano Adriatico (RN) Italy Tel. +39 0541 611131 Fax +39 0541 611111 info@dts-lighting.it www.dts-lighting.it...
