- Seite 1 Bedienungsanleitung Software V1.04 D.T.S. Illuminazione srl – ITALY http://www.D.T.S.-lighting.it...
- Seite 2 DELTA 8 R Die Informationen in dieser Publikation wurden sehr sorgfältig zusammengestellt und überprüft. Trotzdem wird keine Verantwortung für eventuell noch enthaltene Fehler übernommen. Diese Anleitung ist urheberrechtlich geschützt und darf ohne schriftliche Einwilligung von D.T.S. weder elektronisch noch auf andere Weise - nicht komplett und auch nicht in Teilen - kopiert oder vervielfältigt werden.
-
Seite 3: Inhaltsverzeichnis
DELTA 8 R Inhalt Allgemeine Hinweise .........................4 Symbole...............................4 Garantiebedingungen........................4 Beschreibung .............................5 Technische Eigenschaften .......................6 Wichtige Sicherheitsinformationen....................8 Brandschutz............................8 Elektrische Sicherheit ..........................8 Generelle Sicherheitsvorkehrungen ....................8 Schutzart..............................8 Installation............................9 Netzanschluss..........................10 Schutzvorrichtungen ..........................10 DMX-Verbindung..........................11 DMX-Adressierung ..........................12 Einstellen der DMX-Adresse......................12 Firmware-Update ..........................12 DISPLAY–Funktionen und Menüstruktur ..................13 Automatischer Betrieb (AUTO).......................21... -
Seite 4: Allgemeine Hinweise
DELTA 8 R 1 Allgemeine Hinweise Lesen Sie diese Gebrauchsanleitung sorgfältig durch. Sie enthält wichtige Hinweise bezüglich Sicherheit, Installation, Gebrauch und Wartung des Gerätes. Dieses ist ein professionelles Gerät und soll durch eine Elektrofachkraft oder eine entsprechend erfahrene und geschulte Person installiert werden. -
Seite 5: Beschreibung

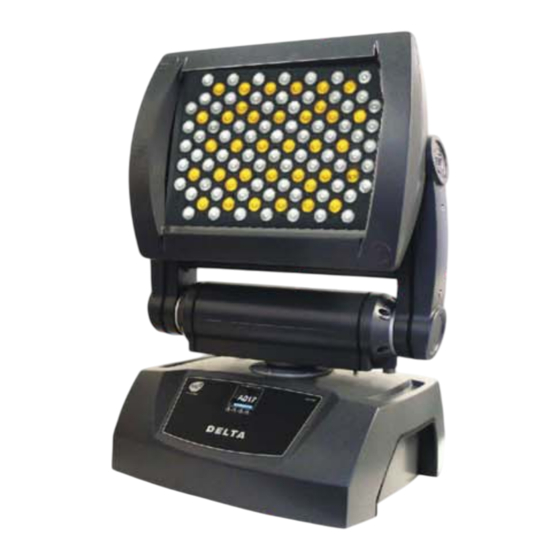

Die Optiken der Geräte sind wechselbar, so dass unterschiedliche Abstrahlwinkel realisiert werden können. Anwendungen Die DELTA 8 R Geräte sind für die unterschiedlichsten Anwendungen im Innen- wie im Außenbereich geeignet: Einkaufspassagen, Bibliotheken, Museen, Ausstellungen, Clubs, Restaurants, Gebäude- und Denkmalbeleuchtung, Modenschauen…... -
Seite 6: Technische Eigenschaften
15 DMX-Kanäle Schutzart IP65 Schwenkbereich des Lampenkopfs Der Kopf des DELTA 8 R ist 280° horizontal (1,66 sec.) und 180° vertikal (2,18 sec.) motorisch sowie manuell 135° in einer zweiten vertikalen Ebene bewegbar. Spannungsversorgung 90-260V AC, 50-60Hz Stromaufnahme... - Seite 7 DELTA 8 R Maße und Gewichte Geräteabmessungen (L x B x H): 430 x 285 x 570mm Packmaße (L x B x H): 530 x 500 x 660mm Gerätegewicht: 24kg Gewicht: 30kg mitgeliefertes Zubehör ‚C’-Klammer GQUICK mit ‘Fast Lock’ Verbinder ¼ Drehung (max. 80kg) ...
-
Seite 8: Wichtige Sicherheitsinformationen
Im Inneren der Geräte treten lebensgefährliche elektrische Spannungen auf! Trennen Sie die Geräte vor dem Öffnen unbedingt vom Stromnetz! Die DELTA 8 R Geräte sollten aufgrund des hohen technischen Standards nur von geschultem Fachpersonal gewartet und repariert werden. Wenden Sie sich an autorisierte D.T.S.-Servicewerkstätten! ... -
Seite 9: Installation
Abbildung unten). Schutz vor Nässe und Feuchtigkeit Die DELTA 8 R beinhalten elektrische und elektronische Baugruppen, die unter keinen Umständen mit Wasser, Öl oder jeglicher anderer Flüssigkeit in Kontakt kommen dürfen. Sollte Flüssigkeit eindringen, kann das Gerät beschädigt oder zerstört werden. -
Seite 10: Netzanschluss
22,5°). Der Schwenkbereich des Scheinwerfers darf nicht blockiert sein! Brandschutz Die DELTA 8 R Scheinwerfer produzieren Wärme und dürfen nur an ausreichend belüfteten Orten installiert werden. Der empfohlene Mindestabstand zu brennbaren Materialien ist 1m. Der empfohlene Mindestabstand zu beleuchteten Objekten ist 0,5m. -
Seite 11: Dmx-Verbindung
Stellen Sie sicher, dass sich die einzelnen Leiter nicht berühren. Verbinden Sie den Kabelschirm nicht mit dem Gehäuse der Steckverbinder! Das DMX-Signal der Steuerung wird mit dem DMX-IN Anschluss des ersten DELTA 8 R verbunden, der DMX-OUT Anschluss dieses Gerätes mit dem DMX-IN des nächsten DELTA 8 B. Alle weiteren Geräte werden entsprechend der Reihe nach verkabelt. -
Seite 12: Dmx-Adressierung
DELTA 8 R DMX-Adressierung Die DELTA 8 R Modelle belegen 15 DMX-Kanäle. Die DMX-Adressen werden wie folgt eingestellt: Gerät 1 A001 Um das jeweils nächste Gerät anzusteuern, addieren Sie ‚15’. Gerät 2 A016 Gerät 3 A031 … A… Gerät 6... -
Seite 13: Display-Funktionen Und Menüstruktur
DELTA 8 R 10 DISPLAY–Funktionen und Menüstruktur Das Display des DELTA 8 R zeigt die verfügbaren Gerätefunktionen an. Mit diesen Funktionen können Sie sowohl bestimmte Parameter verändern als auch noch Funktionen hinzufügen. Das Verändern der Werkseinstellungen kann eventuell zur Folge haben, dass das Gerät nicht mehr auf DMX512-Steuersignale reagiert. - Seite 14 Blau Min = 0 (Standard) Blau Max = 255 (Standard) Amber Min = 0 (Standard) Amber Max = 255 (Standard) (keine Funktion bei DELTA 8 R) Bereich von AUS – 20 SMOOTH-Wert - zum „Glätten“ der Übergänge zwischen Lichtszenen. Standard = 4 Die RGBA- und Dimmer-Kanäle...
- Seite 15 DELTA 8 R linear lineare Stromkurve quadratisch lineare GAMMA Corr. In diesem Menü wählen Sie aus, ob der Helligkeitskurve LED-Strom den DMX -Steuerwerten linear oder quadratisch folgt. Standard = linear Bereich von 610Hz – 10 kHz Output Freq.
- Seite 16 Die Slave-Geräte empfangen SLAVE ein DMX-Signal vom Master- Gerät. SLAVE MODUS Stellt die DELTA 8 R auf Slave-Betrieb Alle Slave-Geräte erhalten die DMX-Startadresse „1“ und synchronisieren sich mit dem Um im Slave-Modus arbeiten zu Master. können, muss ein DMX-Signal vom Master Gerät vorhanden sein.
- Seite 17 1. Der Sender erkennt ein DMX-Signal und sendet es. Dies wird durch eine konstant grün leuchtende LED am Sender und eine konstante Anzeige im Display des DELTA 8 R angezeigt. 2. Am Sender liegt kein DMX-Signal an: die Sender LED blinkt rot/grün und das Display des DELTA 8 R blinkt ebenfalls.
- Seite 18 DELTA 8 R EMERGENCY EMERGENCY Standard = nicht aktiviert EMERGENCY Modus Wenn dieser Modus aktiviert ist, wird eine der 16 vorprogrammierten Weißstimmungen wiedergegeben, solange kein DMX-Signal anliegt. EMERGENCY Sehr nützlich z.B. zur Beleuchtung von Notausgängen und Wegen. aktiv Helligkeit (Dimmer), Pan/Tilt und Zoom sind einstellbar.
- Seite 19 DELTA 8 R DEFAULT SET DEFAULT SET stellt die Werkseinstellungen wieder TEMPER.°C TEMPERATUR Anzeige der Gerätetemperatur TIME Betriebsstundenzähler Dieses Menü zeigt die Gesamtbetriebszeit des Gerätes sowie die der einzelnen LED-Gruppen.
- Seite 20 DELTA 8 R Invertieren der Pan-Funktion SYSTEM Standard = Norm PAN INVERTION / TILT INVERTION / PAN-TILT SPEED / FAN MAX SPEED / RESET BY DMX / MOTORS FIRMWARE UPGRADE PAN INVERTION Invertieren der Tilt-Funktion Pan-Steuerung per DMX normal oder...
-
Seite 21: Automatischer Betrieb (Auto)
DELTA 8 R 11 Automatischer Betrieb (AUTO) DELTA 8 R können ohne externe DMX-Steuerung im AUTO-Modus betrieben werden. Zunächst stellen Sie die DMX-Verkabelung her (siehe Abb.). Maximal 32 ‚Slave’-Geräte (Geräte betrieben im Slave- Modus) können an ein ‚Master-Gerät angeschlossen werden. -
Seite 22: Regelmäßige Wartung Und Kontrolle
Überprüfen Sie regelmäßig den Zustand des Netzkabels und die Schutzerdung. Ersetzen von Sicherungen: Der Sicherungshalter mit der Gerätesicherung des DELTA 8 R befindet sich im Base oberhalb der Netzkabeleinführung. Überprüfen Sie die Sicherung mit einem Multimeter und falls erforderlich, ersetzen Sie... -
Seite 23: Dmx-Protokolle
DELTA 8 R DMX-Protokolle 15-Kanal Modus (Standardmodus) PAN MSB PAN LSB TILT MSB TILT LSB GESCHWINDIGKEIT (MOTOREN) SHUTTER DIMMER GRÜN BLAU Weiß (vorprogrammierte Weißtöne) FARBMAKROS FUNKTION RESET DMX-Kanal Parameter: PAN MSB DMX-Kanal Parameter: PAN LSB DMX-Kanal Parameter: TILT MSB DMX-Kanal... - Seite 24 DELTA 8 R DMX-Kanal Parameter: SHUTTER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 9 Black Out 10 – 19 Offen 20 – 29 Black Out 30 – 119 Stroboskop m. variabler Geschwindigkeit (3,27s – 30ms) 120 –...
- Seite 25 DELTA 8 R DMX-Kanal Parameter: Weiß (vorprogrammiertes Weiß) DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 55 keine 56 – 105 R, G, B max. (255) 106 - 155 DTS Weiß 156 – 205 benutzerdefiniertes Weiß erzeugen (RGB Werte per DMX einstellbar) 206 –...
- Seite 26 DELTA 8 R DMX-Kanal Parameter: Farbmakros (erweitert) DMX SET MACRO DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 14 keine 15 – 24 Farbmakro 1 25 – 34 Farbmakro 2 35 – 44 Farbmakro 3 45 – 54 Farbmakro 4 55 –...
-
Seite 27: Anschlüsse
DELTA 8 R 14 Anschlüsse... -
Seite 28: Notizen
DELTA 8 R 15 Notizen... - Seite 29 DELTA 8 R Notizen...
- Seite 30 DELTA 8 R Notizen...
-
Seite 31: Dmx-Übersicht
DELTA 8 R 16 DMX-Übersicht DMX-Übersicht D.T.S. DELTA 8 R Kanal Parameter PAN MSB PAN LSB TILT MSB TILT LSB GESCHWINDIGKEIT SHUTTER DIMMER GRÜN BLAU Weiß (vorprogrammiert) FARBMAKROS FUNKTION RESET... - Seite 32 D.T.S. Illuminazione s.r.l - Via Fagnano Selve 10-12-14 47843 - Misano Adriatico (RN) Italy Tel. +39 0541 611131 Fax +39 0541 611111 info@dts-lighting.it www.dts-lighting.it...
