- Seite 1 Bedienungsanleitung REL 1.0 D.T.S. Illuminazione srl – ITALY http://www.dts-lighting.it...

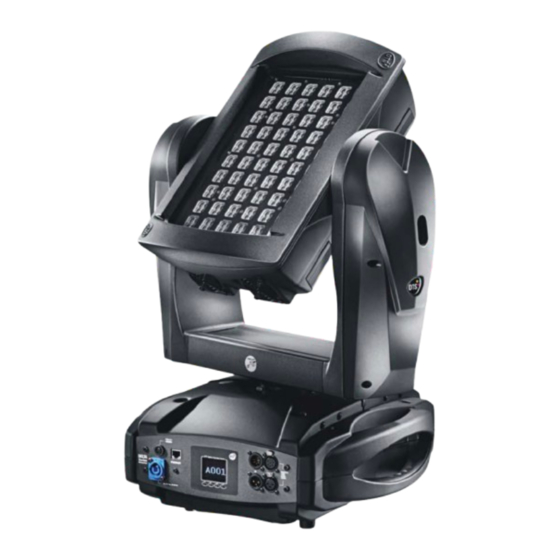

- Seite 2 DELTA 10 R ZOOM Die Informationen in dieser Publikation wurden sehr sorgfältig zusammengestellt und überprüft. Trotzdem wird keine Verantwortung für eventuell noch enthaltene Fehler übernommen. Diese Anleitung ist urheberrechtlich geschützt und darf ohne schriftliche Einwilligung von D.T.S. weder elektronisch noch auf andere Weise - nicht komplett und auch nicht in Teilen - kopiert oder vervielfältigt werden.
-
Seite 3: Inhaltsverzeichnis
DELTA 10 R ZOOM Inhalt Symbole ..............................4 Allgemeine Hinweise .........................4 Garantie ..............................4 Beschreibung .............................5 Technische Daten ..........................6 Zubehör ..............................7 Wichtige Sicherheitsinformationen ....................7 Brandschutz............................7 Elektrische Sicherheit ..........................7 Schutz gegen schädigende Lichteinwirkung..................7 Generelle Sicherheitsvorkehrungen ....................7 Schutzart..............................7 Installation ............................8 Sicherungsseile ...........................8 Schutz vor Flüssigkeiten........................8 Schwenkbereich ..........................9... -
Seite 4: Symbole
DELTA 10 R ZOOM Symbole In dieser Anleitung verwendete grafische Symbole und ihre Bedeutungen: = Gefahr eines elektrischen Schlages = heiße Geräteoberfläche = allgemeiner Gefahrenhinweis = Gerät nicht auf brennbaren Oberflächen betreiben! = Mindestabstand zwischen Gerät und angestrahlten Objekten. Allgemeine Hinweise Lesen Sie diese Gebrauchsanleitung sorgfältig durch. -
Seite 5: Beschreibung
Rotation FAR). Damit rotiert der Kopf des DELTA unbegrenzt in jede Richtung, ohne die Bewegungsrichtung umkehren zu müssen. Der DELTA 10 R ZOOM ist auch als W + A Version (mit 180 weißen und 60 amberfarbenen LEDs) sowie auf Wunsch als RGBA-Version lieferbar. -
Seite 6: Technische Daten
DELTA 10 R ZOOM Technische Daten 90-260V AC, 50-60Hz Betriebsspannung 5,3A 480W Leistungsaufnahme 120V 480W 230V 2,1A 480W 260V 1,85A 480W -10°C … 40°C Temperaturbereich 28kg Gewicht schwarz, weiß Oberfläche Klassifizierung und Sicherheit LED: Klasse 2 LED-Produkt Maße und Gewichte Packmaße (L x B x H): 550 x 440 x 800mm... -
Seite 7: Zubehör
Gute Luftzirkulation ist für die einwandfreie Funktion der Geräte erforderlich! Schutz gegen schädigende Lichteinwirkung Betreiben Sie einen DELTA 10 R ZOOM nicht, wenn Linsen oder Schutzgläser beschädigt sind! Schauen Sie nicht direkt in leuchtende LEDs! Generelle Sicherheitsvorkehrungen ... -
Seite 8: Installation
DELTA 10 R ZOOM 8 Installation DELTA 10 R ZOOM LED-Scheinwerfer können sowohl stehend als auch hängend montiert betrieben werden. Für stehenden Betrieb ist der Gerätesockel mit Gummifüßen ausgestattet. Für hängende Montage empfehlen wir die Verwendung passender Halterungen, um die Geräte sicher zu befestigen. -
Seite 9: Schwenkbereich
DELTA 10 R ZOOM Schwenkbereich DELTA 10 R ZOOM: 540° horizontal / Pan (3,9s), und 270° vertikal / Tilt (2,6s) DELTA 10 R ZOOM FAR: Pan und Tilt unbegrenzt Der Schwenkbereich darf DELTA 10 R ZOOM FAR DELTA 10 R ZOOM... -
Seite 10: Dmx-Verbindung
DELTA 10 R ZOOM DMX-Verbindung Der DELTA 10 R ZOOM wird per DMX-Signal gesteuert. Die Verbindung zwischen der Steuerung und den DELTAs untereinander wird mit 2-polig geschirmtem Kabel (z.B. 2*0,34mm² mit Geflechtschirm, 110Ω) und 3- oder 5-poligen XLR-Steckverbindern ausgeführt. Stellen Sie sicher, dass sich die einzelnen Leiter nicht berühren. Verbinden Sie den Kabelschirm nicht mit dem Gehäuse des XLR-Steckverbinders! -
Seite 11: Dmx-Adressierung
DELTA 10 R ZOOM DMX-Adressierung Der DELTA 10 R ZOOM (FAR) arbeitet mit 20 DMX-Kanälen. Die Geräte werden dann wie folgt adressiert: Gerät 1 A001 Gerät 2 A021 Die folgenden Startadressen ergeben sich jeweils durch Addition von ‚20. Gerät 3 A041 …... -
Seite 12: Display-Funktionen
DELTA 10 R ZOOM 11 DISPLAY–Funktionen Das Display des DELTA 10 R ZOOM zeigt die verfügbaren Gerätefunktionen an. Mit diesen Funktionen können Sie sowohl bestimmte Parameter verändern als auch noch Funktionen hinzufügen. Das Verändern der Werkseinstellungen kann eventuell zur Folge haben, dass das Gerät nicht mehr auf DMX512-Steuersignale reagiert. - Seite 13 DELTA 10 R ZOOM DMX Betriebsart: DMX Set 20-Kanal (standard) DMX MODE / MACRO 16-Kanal (reserviert) DMX Mode Betrieb im 20-Kanal oder 16-Kanal (reserviert) DMX-Modus Macro Macro gestattet die Zuordnung von Standard Modus (standard) Regenbogen– und Zufalls- Erweiterter Modus Farbeffekten zu DMX-Kanälen...
- Seite 14 DELTA 10 R ZOOM linear lineare Stromkurve quadratisch lineare GAMMA Corr. In diesem Menü wählen Sie aus, ob der Helligkeitskurve LED-Strom den DMX -Steuerwerten linear oder quadratisch folgt. standard = linear Output Freq Bereich von 610Hz – 10 kHz Verändert die Frequenz der PWM des...
- Seite 15 DELTA 10 R ZOOM EMERGENCY EMERGENCY Modus Wenn dieser Modus aktiviert ist, wird eine der 16 vorprogrammierten Weißstimmungen eingestellt, wenn kein DMX-Signal anliegt. Sehr nützlich z.B. zur Beleuchtung von Notausgängen und Wegen. Die Helligkeit ist einstellbar (Dimmer) DEFAULT SET DEFAULT SET...
- Seite 16 DELTA 10 R ZOOM TEMPER.°C TEMPERATUR Gerätetemperatur wird angezeigt TIME TIME Dieses Menü zeigt die Gesamtbetriebszeit des Gerätes sowie die der einzelnen LED-Gruppen.
- Seite 17 DELTA 10 R ZOOM norm = standard SYSTEM PAN INVERSION / TILT INVERSION / PAN-TILT SPEED / FAN MAX SPEED / RESET BY DMX / MOTORS FIRMWARE UPGRADE PAN INVERSION Pan Bewegung normal oder norm = standard umgekehrt. TILT INVERSION TILT Bewegung normal oder umgekehrt.
- Seite 18 DELTA 10 R ZOOM Softwarestand der LED- SOFTWARE Elektronik SOFTWARE Softwarestand der LED- und Motorsteuerungen Softwarestand der Motorelektronik...
-
Seite 19: Regelmäßige Wartung Und Kontrolle
Überprüfen Sie die Schutzerdung und den festen Sitz aller Steckverbindungen. Ersetzen von Sicherungen: Der Sicherungshalter mit der Gerätesicherung des DELTA 10 R ZOOM befindet sich im Gerätefuß neben dem PowerCon Netzanschluss. Überprüfen Sie die Sicherung mit einem Multimeter und falls erforderlich, ersetzen Sie diese nur durch einen gleichwertigen Typ. -
Seite 20: Dmx-Protokolle
DELTA 10 R ZOOM 20-Kanal Modus (Standardmodus) PAN MSB 540° PAN LSB TILT MSB 270° TILT LSB GESCHWINDIGKEIT PAN FAR (nur bei DELTA 10 R ZOOM FAR) TILT FAR (nur bei DELTA 10 R ZOOM FAR) SHUTTER DIMMER GRÜN BLAU AMBER / Weiß... - Seite 21 DELTA 10 R ZOOM DMX-Kanal Parameter: PAN FAR (nur bei DELTA 10 R ZOOM FAR aktiv) DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 10 Positions-Modus 540°(standard) 11 – 20 Positions-Modus 360°(1 Umdrehung) 21 – 30 Positions-Modus 720°(2 Umdrehungen)
- Seite 22 DELTA 10 R ZOOM DMX-Kanal Parameter: SHUTTER DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 9 Black Out 10 – 19 Offen 20 – 29 Black Out 30 – 119 Stroboskop m. variabler Geschwindigkeit (3,27s – 30ms) 120 –...
- Seite 23 DELTA 10 R ZOOM DMX-Kanal Parameter: CTC (Farbtemperatur Korrektur) DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) Wenn Kanal 14 (Weiß) = Weiß CTC (DMX-Wertebereich 206 – 255): 0 - 255 lineare Farbtemperatur Korrektur : 0 = 2.800°K, 255 = 6.500°K...
- Seite 24 DELTA 10 R ZOOM DMX-Kanal Parameter: Farbmakros (erweitert) DMX SET MACRO DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) 0 – 14 keine 15 – 22 Farbmakro 1 23 – 30 Farbmakro 2 31 – 38 Farbmakro 3 39 –...
-
Seite 25: 16-Kanal Modus
DELTA 10 R ZOOM DMX-Kanal Parameter: ZOOM DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert bereich (Grad) linearer Zoom von eng -> weit abstrahlend (15°-40°)l 0 – 255 DMX-Kanal Parameter: ZOOM Geschwindigkeit DMX- mittlerer Bewegungs- Modus Option Funktion Wertebereich DMX-Wert... -
Seite 26: Notizen
DELTA 10 R ZOOM 14 NOTIZEN... -
Seite 27: Dmx-Übersicht
DELTA 10 R ZOOM 15 DMX-Übersicht DMX-Belegung D.T.S. DELTA 10 R ZOOM (FAR) Modus 20-Kanal Kanal PAN MSB 540° PAN LSB TILT MSB 270° TILT LSB GESCHWINDIGKEIT PAN (FAR) TILT (FAR) SHUTTER DIMMER GRÜN BLAU AMBER / Weiß Weiß (vorprogrammiert) - Seite 28 D.T.S. Illuminazione s.r.l - Via Fagnano Selve 10-12-14 47843 - Misano Adriatico (RN) Italy Tel. +39 0541 611131 Fax +39 0541 611111 info@dts-lighting.it www.dts-lighting.it...
