Netzanschluss
Anschluss
Pt100 /
RS 232
Vakuum-
Schutzventil
2. Bestimmungsgemäße Verwendung
Verwenden Sie das Gerät nur für die folgenden Einsatzgebiete:
testo 560
Das ist eine Monteurhilfe für alle Bereiche des
Kälteanlagenbauer-Handwerks und für Wärmepumpen.
Folgende Eigenschaften zeichnen das Gerät aus:
- robust und einfach zu bedienen
- wasserdichtes Aluminiumgehäuse (Schutzart IP 65)
- säure- und ölbeständige Folientastatur
- Drucksensoren mit Edelstahlmembranen
- 3-Wege-Ventilbatterie
- Sensoren sind stabil gegen: versehentlich eingesaugtes Öl,
Verunreinigungen und Überdrücke bis 75 bar
- Umgebungsdruck hat keinen Einfluss auf die Messungen
- Daten neuer Kältemittel können per Internet-Download auf
das Gerät gespielt werden.

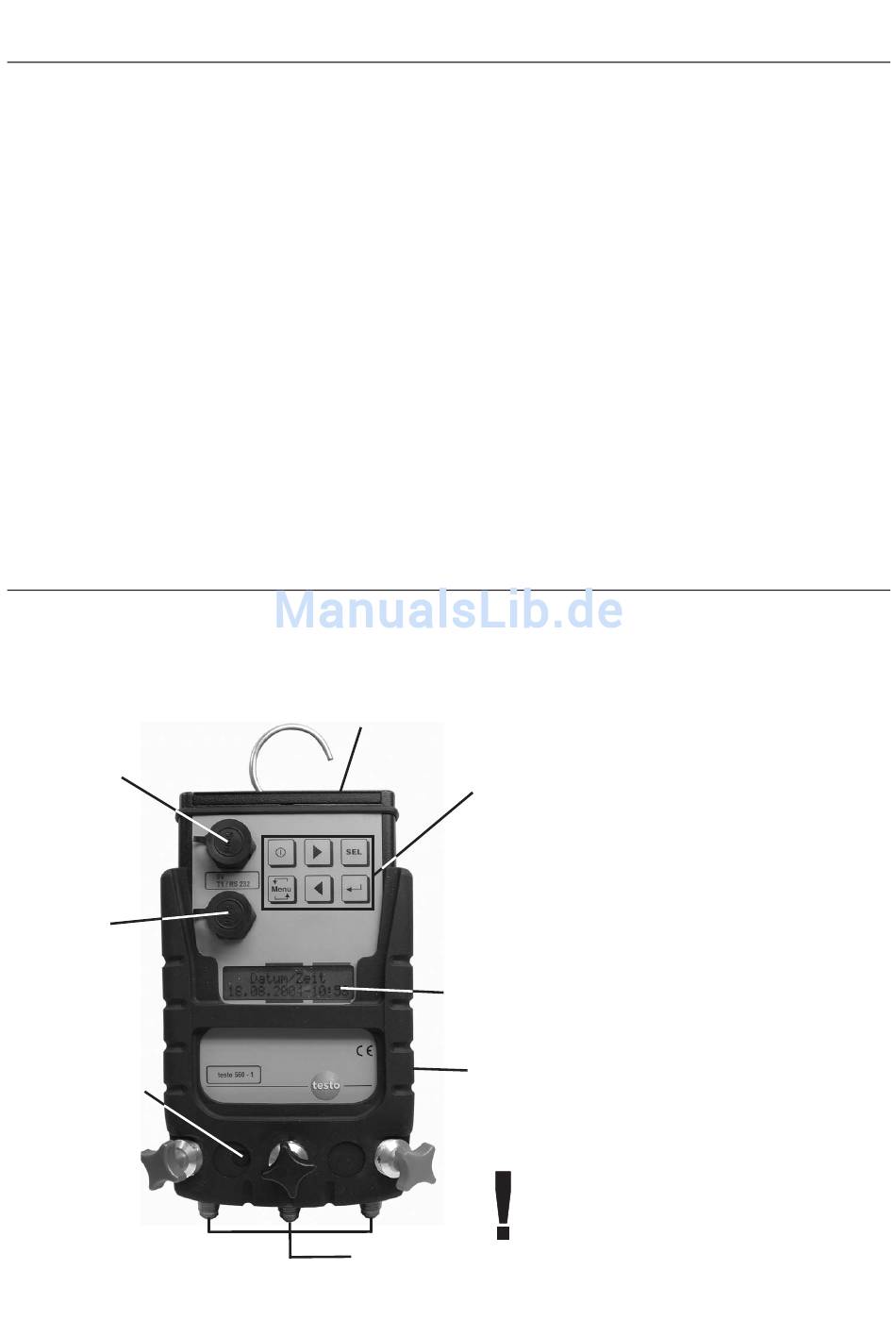

3.1 Anzeige- und Bedienelemente

Batteriefach
Bedientasten
Display
(beleuchtet)
Schutzhülle,
darf nicht vom
Gerät entfernt
werden!
3-Wege
Ventilbatterie

3. Produktbeschreibung

Die Strömungswege der
Ventilbatterie gleichen der
herkömmlicher Monteurhilfen.
Bei geschlossenen Ventilen
wird der Druck am linken und
rechten Schlauchanschluss
gemessen.
Durch Öffnen der Ventile
werden die Strömungswege
frei gegeben.
Die Druckbereiche für Hoch-
und Niederdruck sind gleich.
Eine Beeinflussung der
Genauigkeit und Stabilität der
Sensoren durch versehent-
liches Vertauschen ist somit
ausgeschlossen.
Die serielle Anschluss-Buchse im Batterie-
fach darf nicht verwendet werden! Sie
dient zum Geräte-Service beim Hersteller.
